汇分8040口罩防护效果测试仪,符合GBT32610-2016附录B

通过气溶胶发生器发生一定浓度及粒径分布的气溶胶颗粒，以规定气体流量通过口罩，使用适当的

颗粒物检测装置检测通过口罩过滤前后的颗粒物浓度。通过计算气溶胶通过口罩后颗粒物浓度减少量

的百分比来评价口罩对颗粒物的防护效果。

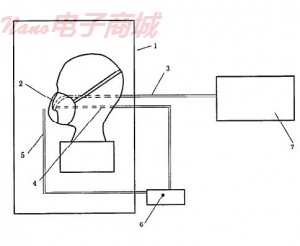

说明:

1—测试仓;2—被测样品;3—头模呼吸管道;4—吸人气体采样管;

5—环境气体采样管;6—气溶胶浓度监测装置;7—呼吸模拟器。

图B.1防护效果测试装置示意图

B.5.2防护效果测试仓

    具有较大观察窗的可密闭仓室，大小应便于检测人员操作。测试介质从仓的顶部均匀送人，测试结

束后，由仓的底部开口排出。

B.5.3测试介质

B。5.3.1 NaCI颗粒物，在测试仓内有效空间的初始浓度为20 mg/m3一30 mg/m3，测试过程中浓度变

化不应大于10%。颗粒物的空气动力学粒径分布应为。.02um一2um，质量中位径约为0.6um。

B.5 .3 .2玉米油颗粒物，在测试仓内有效空间的初始浓度为20 mg/m3一30 mg/m3，，测试过程中浓度变

化不应大于10%。颗粒物的空气动力学粒径分布应为0.02um一2um，质量中位径约为0.3um。

B.5.4气溶胶浓度监测装置

    气体采样流量:IL/min一2L/min，采样频率>=1次/min，动态范围为0.001 mg/m3一100 mg/m3，

精度为1%。吸人气体采样管应尽可能靠近鼻孔部位，环境空气采样管位置距口罩口鼻部不大于3cm。

B.5.6呼吸模拟器

正弦气流，呼吸频率20次/Min，呼吸流量(30士1)L/min。

B.6测试流程

B.6 .1

检查测试装置，确认装置处于正常工作状态。

B.6。2

将口罩按照生产商使用说明牢固地佩戴在适当尺寸的头模上，打开呼吸模拟器和气溶胶浓度监

，待显示数值稳定后，记录通过头模呼吸管道进人头模的气体内颗粒物浓度(即口罩内颗粒物的

本底浓度C。)。

B.6 .3关闭呼吸模拟器，将测试介质导入测试仓内，使用气溶胶浓度监测装置通过环境空气采样管监

测仓内测试介质的浓度，待其达到B.5 .3中测试仓内有效空间的浓度后，打开呼吸模拟器。

B.6 .4使用气溶胶浓度监测装置记录仓内测试介质浓度Cl，以及通过头模呼吸管道吸入气体中测试

介质浓度C2。

B.6 .5持续lh，监测整个测试过程中Cl和C2的数值，计算该样品的防护效果。

B.7防护效果计算

    防护效果按式(B.l)计算:

                              P=(C1-C2+C0)/C1X 100%……………………(B.1)

    式中:

    Cl—实验过程中测试仓内测试介质浓度，单位为毫克每立方米;

    C2—实验过程中通过头模呼吸管道吸人气体内测试介质浓度，单位为毫克每立方米(mg/m3);

    C0—被测面罩内颗粒物本底浓度，单位为毫克每立方米。

    在进行测试时，应同时监测C:和C:的数值，并计算每个采样时刻样品的防护效果，以整个测试过

程中所获得的防护效果的最小值作为该样品的防护效果。
