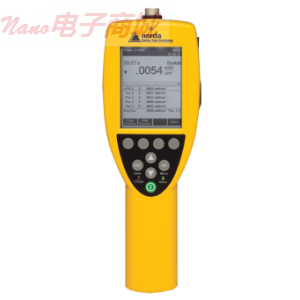

德国NARDA(纳达) NBM550电磁辐射分析仪

产品简介

宽频电磁辐射分析仪 NBM - 550 从属于 NBM - 500 系列

能极其准确地测量非电离辐射

探头覆盖了从长波到微波辐射的所有频率

通过配备不同类型的探头可以测量电场、磁场强度

同时配备有普通探头和其他基于人体安全标准的计权类型探头

这些探头均通过独立校准，并且使用非挥发性存储器存储探头参数和校准参数

因此，探头可以用于任何一款 NBM-500 系列仪器上而不会对校准准确度有任何损失

宽频率范围：从100kHz-60GHz的三维全向探 头可选

易于阅读的大图标结果显示

智能型探头接口界面，可自动识别探头参数，易于操作

可存存储5000个测量结果

支持多语言菜单，包括中文菜单

可通过GPS接口连接即插即用GPS接收器，自动存储位置数据

现场录音注释功能

产品应用

公共安全规定所指定的电磁场测量

界定电磁安全区域

测量和监测广播、雷达等设备周边的场强

测量手机基站和卫星通信系统的场强是否符合安全标准限值

工业领域场强测量，例如焊接设备，高频加热、回火、干燥设备

测量以保护使用透热疗法的工作人员和使用其他高频辐射的医疗仪器的人员

电磁兼容的测量

显示和操作

图形化用户界面

多语言选择

单色液晶背景，可选照明时间，在强光下仍能轻松读取

报警功能

可听声报警功能，用户可自定义报警限值

可听声敏感点报警搜寻功能

自动调零，校准数据的应用

NBM 探头类型的自动识别以及校准参数的使用

可选时间间隔的全自动调零

校准提醒功能可让用户选择适当时机进行校准

特殊评估

时间平均，最多 30 分钟的周期设置

离散或连续的空间平均

最多 24 个场所的空间平均

操作

用户自定义设置便于仪器的使用和设置读取

用户可选择自动关机功能以节省电量

保持按钮可以“冻结”显示结果，便于用户读取

锁键盘功能防止意外操作

远程操作

可存储 5000 个数据

可存储外部输入数据 ( 例如连接里程表 )

定时存储数据 ( 例如长期监测 )

屏幕截图以 bitmap 方式下载

使用 ” NBM-TS” 软件方便地进行数据管理和进行评估

NBM-TS PC 软件可以对测量进行远程操作

通过 USB 接口或光纤连接 PC

使用光纤连接探头可以使测量更加方便自由。把 NBM-520 当作探头延伸柄使用

NBM-550 可远程操作进行测量，而光纤的使用避免了使用金属线缆对测量的影响

可选功能

嵌入式 GPS 接收器自动存储坐标数据

条件存储：当测量数据超过阈值

音频记录文件，需有麦克风，耳机输出，传输至电脑

显示类型	单色液晶
显示尺寸	10 cm (4 ), 240 x 320
背景光	白色，照明时间 (关, 5s, 10s, 30s, 60s, 持续)
更新速率	图表200 ms, 数据400 ms
单位	mW/cm2, W/m2, V/m, A/m, % (标准的)
结果类型(三维同向, RSS)	实时值, 最大值, 最小值, 平均值,最大平均值
结果类型 (X-Y-Z型)	实时X值, 实时Y值, 实时Z值 (要求具有单轴的探头)
时间平均	选择平局时间, 4 s to 30 min (2 s 间隔)
空间平均	不连续或连续
多位置空间平均	最多24个点的空间平均,存储每个点或总值
历史纪录模式	与实时图片显示结果所对应的时间 (2 minutes － 8 hours)
修正频率	1 kHz－100 GHz或关闭 (直接输入频率或在校准点之间)
热源追踪	渐增或渐少场强 (结果类型实时或最大)
报警功能	2 kHz报警 (4 Hz 循环), 可调整限值
定时	预设开始时间: 最多24小时或立即开始 持续时间：最多100 h 间隔时间：1s to 6 min (间隔11s)
物理存储	12 MB闪存记录测量结果和音频文件
存储容量	最多5000个数据 (包括仪器设置, 时间和GPS数据)
远程控制	通过USB或光纤RS232接口（可选） 串行,全双工,460800波特(虚拟串口),多针连接器 串行,全双工,460800波特,无奇偶
耳机	3.5 mm TRS, 16欧姆, 只适用于音频录制
外部仪器 (用于结果存储)	利用多针连接器.接口连接器BNC电缆 当接触引起短路
GPS接收器	利用多针连接器; GPS接收机可提供一个选择接口电缆
探头	即插即用自动检测,使用所有NBM系列探头
测量条件	超过限值:当测量超出可调限值时存储结果 超过可调限值:当测量高于或低于可调限值时存储结果
测量范围	存储所有数据，例如以5Hz的速率存储第一和最后一个数据
麦克风	麦克风位于仪器顶部附近narda标识处
记录条件	记录时必须确定监测条件
记录时间	每个声音文档最多存储30 s。音频文档可记录和结果相关的数据
记录格式	8-bit PCM, WAV格式存储(约240 kbyte/ 30 s)
输出	耳机输出(可调整输出条件)或通过NBM-TS PC软件
接收类型	12个卫星频道追踪， DGPS 接收, WAAS/ EGNOS 调协
位置数据显示	纬度(Lat)和经度(Long) 单位选择： DMS (度数, 分钟, 秒)/ MinDec (小数分钟)/ DegDec (小数度数)
测量系统	WGS84/ NAD83
位置精确性	< 3 m (DGPS, WAAS), <15 m (SPS), NBM-550可显示高精度模式
更新速率	1 s
接收器尺寸/重量	直径61 mmx 高度19.5 mm / 62 g
装备接收器	可在仪器下部安装三脚架
推荐校准周期	24个月
电池	镍氢可充电电池, 4 x AA尺寸 (Mignon), 2500 mAh
运行时间	20小时 (关闭背景光, 没有GPS) 12小时 (常开背景光，没有GPS) 10小时 (连接GPS接收器, 关闭背景光)
充电时间	2小时
电量显示	100%, 80%, 60%, 40%, 20%, 10%, low level (< 5%)
纬度范围	监测 -10 °C to +50 °C 传输-30 °C to +70°C
湿度	5 to 95%,无冷凝 ~29 g/m3 绝对湿度 (IEC 60721 -3-2 class 7K2)
尺寸 (高x宽x直径)	45 x 98 x 280 mm (无探头和GPS接收器)
重量	550 g (无探头和GPS接收器)
附件	充电器, 充电电池, 肩带, 三脚架，NBM-TS软件，手动操作, 校准证书, USB接口

频率范围	100KHz--3GHz	3MHz--18GHz	300MHz--50GHz	27MHz--60GHz	300KHz--30MHz	27MHz--1GHz	300KHz--50GHz
场强类型	E	E	E	E	E	E	E Shaped
探头名称	EF0391	EF1891	EF5091	EF6091	HF3061	HF0191	Ex5091
移动无线电广播/无线电/通讯	●	●			●	●	●
无线电广播 /电台广播	●	●			●	●	●
卫星通讯			●	●			○
雷达		●	●	●			○
工业：加热、回火	●				●
工业：塑料焊接	●				●
工业：半导体生产	●				○
医学：透热、高温	●						○
检漏			●				○
人类安全(公共安全标准)	●	●	○	●	●	○	○
职业健康安全(职业安全标准)	●	●	●	●	●	●	●

探头 EF0391	电场, 100 kHz – 3 GHz, 三维同向
探头 EF1891	电场, 3 MHz – 18 GHz, 三维同向
探头EF5091	电场, thermocouple, 300 MHz – 50 GHz, 三维同向
探头EF6091	电场, 27 MHz – 60 GHz, 三维同向
探头HF3061	磁场, 300 kHz - 30 MHz, 三维同向
探头HF0191	磁场, 27 MHz – 1 GHz, 三维同向
探头EA5091	Shaped E-field, FCC for NBM, 300 kHz - 50 GHz, 三维同向
探头EB5091,	Shaped E-field, IEEE for NBM, 300 kHz - 50 GHz, 三维同向
探头EC5091	Shaped E-field, SC6 Canada for NBM, 300 kHz - 50 GHz, 三维同向
探头ED5091	Shaped E-field, ICNIRP for NBM, 300 kHz - 50 GHz, 三维同向
