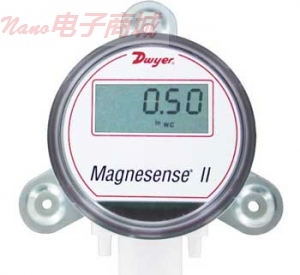

DWYER德威尔MS2系列 MS2-W103差压变送器

  S2系列Magnesense® II微差压变送器和我们已经有的MS系列一样采用霍尔效应测量原理，并增加了多种功能，不仅节省安装时间和费用，而且订购方便简单。我们在这个第二代的微差压变送器上增设了现场选择四种量程范围，包括四种正负组合量程。当配有自带数显或使用便携式数显配件时，可以通过跳线开关选择英制或公制的工程单位。输出信号可以为电流或电压输出，这样用户可以在现场很方便连接控制装置或进行现场测试。电压输出可选择0-5VDC或0-10VDC，电流输出为4-20mA。电流输出和电压输出都可以反相输出。MS2系列可选择带有BACnet®或 MODBUS®通讯协议输出方式，这样，多个传感器可以采用链式拓扑结构连接在一起。和我们已经有的MS系列一样，这个第二代变送器不仅能线性输出差压信号，还可通过自带的开方的功能得到风速的线性输出。并可设置参数用于风量的线性输出。

技术指标：

介质：空气或其它不可燃气体。

材质：咨询工厂。

精度：当量程为0.25˝ (50 Pa), 0.5˝ (100Pa), 2˝ (500 Pa), 5˝ (1250Pa), 10˝ (2kPa), 15˝ (3 kPa), 25˝ (5kPa)时，精度为±1%；当量程为 0.1˝ (25 Pa)以及所有正负组合量程，精度为±2% FS 。

稳定性：±1% / 年 FSO。

温度限制：0 to 150°F (-18to 66°C)。

耐压：最大1 psi。

泄放压力：10psi。

电源：10 – 35VDC（两线），17 –36VDC或隔离21.6 – 33 VAC（三线）。

输出信号：4 – 20mA（两线）；0-5VDC， 0-10VDC（三线）。

响应时间：0.5到15秒时间常数可调。1.5到45秒达到95%的响应。零点和量程调整：数字按键。

回路电阻：

电流输出：最大0 – 1250 Ω；

电压输出：最小1 kΩ。

电流消耗：最大40mA。

显示方式（可选）：4位LCD数显。

环境测量设备 http://hapoinshop.com

电气连接：

4 – 20mA：两线连接的（16 –26AWG）可移除接线端排；0 – 5（10）V：三线连接的（16 –26AWG）可移除接线端排。

电线穿管：1/2"NPS螺纹。

配件及附件（A-151）：电缆密封套，

用于电缆直径5 – 10mm。

过程连接：3/16"内径管（5mm内径）；最大外径9mm。

外壳防护等级：NEMA 4X（IP65）。

安装方位：隔膜垂直于地面的方向。

重量：8.0 oz (230 g)。

机构认证：BTL，CE。

附件及配件：

A-435, 可现场替换的LCD显示板

A-435-A, 便携式LCD显示表

A-480, 塑料静压取压头

A-481, 安装套件，包括2个塑料静压取压头和7 ft (2.1 m)长的 PVC管

A-489, 4˝带法兰的303不锈钢直式静压取压头

A-302F-A, 4˝带法兰的303不锈钢静压取压头。用于 3/16˝内径的橡胶管或塑料管

SCD-PS, 从 100 – 240 VAC/VDC转换到 24 VDC 的电源转换器

选项：

在型号后面添加后缀-LCD：自带数显。

(举例: MS2-W101-LCD)

在型号后面添加后缀-BC：带有BACnet通讯协议

(举例: MS2-W101-BC)

在型号后面添加后缀-MC：带有Modbus通讯协议

(举例: MS2-W101-MC)

在型号后面添加后缀-NIST：带NIST溯源证书

(举例: MS2-W101-NIST)

在型号后面添加后缀-FC：带工厂校准证书

(举例: MS2-W101-FC)

将型号中的W改为D：管道安装方式的静压探头

举例: MS2-D101)

将型号中的W改为N：导轨DIN安装方式

(举例: MS2-N101)
