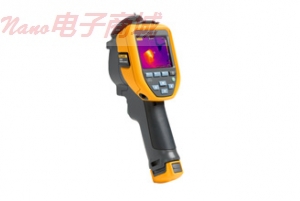

FLUKE TIS20 红外热像仪

概述：

专为日常检修而设计的出色性能：

具有固定焦距的简便性，快速扫描大面积区域

轻松查看细节（D:S 为 193:1）

使用 3.5 英寸 320x240 LCD 屏幕进行清晰检查 - 较 3.0 英寸 LCD 屏幕可获得多出 33% 的查看面积

避免意外功率损耗 – 可更换的智能电池，配备一个 LED 充电量指示器

坚固耐用，精确可靠

随时随地安全存储并管理您的图像：

利用 WiFi 上传到 Fluke Cloud™ ¹存储系统

利用 Fluke Cloud 存储系统 ²免费存储

配备内置 4GB 存储卡和可选 4 GB 微型 SD 卡，可存储上千张图像

通过 Fluke Connect® 节省时间并提高现场生产力

通过 Fluke Connect® 节省时间并提高现场生产力

通过 Fluke Connect ¹与团队成员实时分享图像

节省时间，不必返回办公室创建报告，现在您可从作业现场创建报告并通过电子邮件发送

在一个报告中包含多种测量类型，包括电气、机械、振动、温度和热视图

特点：

具有对准即拍的简便性，快速扫描大面积区域

图像质量 – 120x90 分辨率（10800 像素）

D:S 为 193:1

通过专有的 IR-Fusion® 融合模式找出问题 – 融合显示关键细节以帮助您查找到潜在问题

3.5 英寸，320x240 LCD

5 兆像素数字照相机

智能电池系统 – 带有 5 格 LED 电量水平显示的锂离子智能电池

通过电子邮件及 Fluke Connect® 实时共享图像

可存储上千张图像 – 4GB 内置存储卡和可选 4 GB 微型 SD 卡

技术指标：

主要特性

IFOV（空间分辨率） 5.2 mRad

探测器分辨率 120x90

视场角 35.7 ° x 26.8 °

距离与光点尺寸比 193:01:00

无线连接 有

兼容 Fluke Connect® 应用程序 是（如有提供）

IR-Fusion® 技术

AutoBlend™ 模式 3 个预设值（0%、50%、100%）

画中画 (PIP) -

对焦系统 固定焦距，最小焦距 0.45 m (1.5 ft)

加固显示屏 3.5 英寸（横向）320 x 240 LCD

适用于单手使用的舒适耐用设计 有

热敏度 (NETD) 目标温度为 30°C 时，≤0.10 °C (100 mK)

温度测量范围（-10°C 以下未校准） -20 °C 至 +350 °C(-4 °F 至 662 °F)

水平和跨度 顺畅的自动和手动缩放

在手动与自动模式之间快速自动切换 有

手动模式下的快速自动重新调节 有

最小跨度（手动模式下） 2.5 °C

最小跨度（自动模式下） 5 °C

内置数字照相机（可见光） 5 MP

帧频 9 Hz

激光指针 -

数据存储和图像捕捉

扩展的 SD 存储系统 内置 4 GB（可选 4 GB 微型 SD 卡单独出售）

图像捕捉、查看、保存机制 单手图像捕捉、查看和保存功能

图像文件格式 非辐射测量 (.bmp) 或 (.jpeg) 或全辐射测量 (.is2)；

非辐射测量（.bmp、.jpg）文件无需使用分析软件

即刻上传 使用 Wifi 连接即刻将捕获的图像上传到 Fluke Connect 服务器

内存查看 缩略图查看

软件 SmartView® 软件 - 全面分析和报告软件及 Fluke Connect®（如有提供）

使用 SmartView® 软件导出文件的格式 BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 及 TIFF

语音附注 -

IR-PhotoNotes™ -

标准视频录制 -

辐射测量法视频录制 -

视频文件格式 -

流化视频（远程显示） -

电池

电池（可现场更换、可充电） 一块锂离子智能充电电池，通过五格 LED 显示来指示电量水平

电池使用时间 4 小时以上

电池充电时间 2.5 小时完全充电

电池充电系统 在热像仪内充电（可选的外置充电器单独出售）

交流电工作 通过随附电源（100 VAC 至 240 VAC，50/60 Hz）使用交流电工作

温度测量

精度 ±2 °C 或 2% （在标称温度 25 °C 下，取较大数值）

屏显发射率校正 是（数值和表格）

屏显反射背景温度补偿 有

屏显传输校正 有

调色板

标准调色板 6：铁红色、蓝红色、高对比度、琥珀色、液态金属色、灰阶

Ultra Contrast™ 调色板 -

通用技术指标

颜色报警（温度报警） -

红外光谱带 7.5 μm 至 14 μm

操作温度 -10 °C 至 +50 °C（14 °F 至 122 °F）

存放温度 -20 °C 至 +50 °C（-4 °F 至 122 °F）

相对湿度 10% 至 95%，非冷凝

中心点温度测量 -

点温度 有

用户可定义点标记 -

中间框 -

安全标准 EN 61010-1：非 CAT、污染等级 2、EN 60825-1：2 类、EN 60529、EN 62133（锂电池）

电磁兼容性 EN 61326-1:2006、EN 55011： A 类、EN 61000-4-2、EN 61000-4-3

C Tick IEC/EN 61326-1

US FCC EN61326-1、FCC 第 5 部分、EN 55011 A 类、EN 61000-4-2、EN 61000-4-3

振动与冲击 2G、IEC 68-2-6 和 25G、IEC 68-2-29

掉落 可承受 2 米（6.5 英尺）的掉落冲击

尺寸（高 x 宽 x 长） 26.7 x 10.1 x 14.5 cm (10.5 x 4.0 x 5.7 in)

重量（含电池） 固定焦距 .72 kg (1.6 lb)、手动对焦 .77 kg (1.7 lb)

壳体防护等级 IP54（防尘封口保护，全方位防水）

保修期 两年（标准），也可延长保修

建议的校准周期 两年（假定正常操作和老化）

支持的语言 捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、朝鲜语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语

配置：

电池，充电器和适配器

FLK-TI-SBC3B Ti-SBP3 锂离子充电电池组充电座。适用型号：TiS65、TiS60、TiS55、TiS50、TiS40、TiS45、TiS20、TiS10、TiX560、TiX520、Ti400、Ti300、Ti200、Ti125、Ti110、Ti105、Ti100、Ti95、Ti90、TiR125、TiR110、TiR105、Ti32、TIR32、Ti29、TiR29、Ti27 和 TiR27。

FLK-TI-SBP3 TiS65、TiS60、TiS55、TiS50、TiS40、TiS45、TiS20、TiS10、Ti400、Ti300、Ti200、Ti125、Ti110、Ti105、Ti100、TiR125、TiR110、TiR105、Ti32、Ti29 和 Ti27 红外热像仪。

TI-CAR CHARGER 车载充电器

FLK-TiS20 包括：热像仪、交流充电器/电源适配器，用于电池充电和通过交流电源工作、一个耐用的锂离子智能电池、软质运输包、工厂校准声明、快速入门指南、安全数据表
