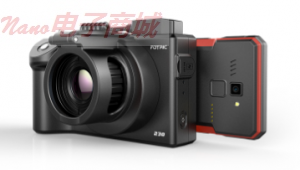

Fotric 237s 红外热像仪

FOTRIC 230系列热像仪在专业性能和可靠品质的基础上,从热像巡检全流程着手,以创新的设备互联网思路,帮助用户从“现场巡检1小时,照片归档和编写报告10小时”的繁琐工作中解脱出来,降低整个巡检工作的人力成本和员工的劳动强度,提高作业效率;另有基于网络协同的一键报表功能,为设备经理增添新的巡检工作管理工具。

  • 商品编号:Fotric 237s 红外热像仪
  • 货  号:Fotric 237s 红外热像仪
  • 品  牌:FOTRIC( )
  • 计量单位:
  • 所得积分:629
  • 市场价: ¥0.00
  • 销售价: ¥62960.00
购买数量:
  (库存9999+)
app hook

以二维码作为网络入口 扫一扫让热备与热像照片自动关联因设备编号与热像仪照片编号之间,不存在对应关系。所以当现场有成百上千台设备时,意味着每次热像巡检后会累积成百上千张与设备无对应关系的热像照片。现行模式下,每次巡检后工程师需付出千次重复的人工操作,来建立照片和设备之间的一一对应关系。以二维码作为网络入口,FOTRIC 230系列热像仪帮助用户实现设备联网,在拍照的同时自动建立热像照片与设备的关联。

一键生成批量检测报告,节约高达80%的工时

编撰报告耗费大量人工,经验表明,工程师每花2小时现场拍照,需额外耗费8~20小时撰写巡检报告。FOTRIC支持热像仪批量报告、个人手机批量报告和PC批量报告,节约工程师时间。

FOTRIC热像仪批量报告

在热像仪图库界面选择云端照片,实现一键云端批量自动生成word检测报告。充分利用碎片化时间,完成拍照和报告的所有工作。

个人手机批量报告

随时随地登陆本人账号,即可看到本账号云端照片,选中照片后,一键自动生成批量报告,即使出差也不耽误工作。

PC批量报告

对于存储在PC本地的照片,FOTRIC PC分析软件也支持批量生成word报告

关于FOTRIC批量报告

传统的批量检测报告只是简单的给每个热图生成独立的world文件,用户需重复执行打开、关闭文件的操作,才能浏览完所有的报告,查阅、管理和分享的过程非常繁琐。

FOTRIC批量检测报告已整合好单个word文件,用户打开文件后即可逐一审阅所有热图的报告,查阅、管理和发送邮件都很方便。

基于网络协同的巡检报表

巡检报表是重要的管理工具,帮助设备经理有效评估巡检工作成效,制定合理的运维计划。尤其对集团型用户,巡检报表更具价值。

传统热像仪由于照片与设备、照片与诊断,照片与检测人员之间完全分隔,巡检报表的统计完全依赖人工,非常耗时费力。

FOTRIC 230热像仪基于网络协同机制,不同成员可直接在自己的手机上实时生成巡检报表。

巡检人员生成自己的巡检报表;

设备组长生成本组巡检报表;

Fotric 232Fotric 233Fotric 234Fotric 235Fotric 236Fotric 237Fotric 238
红外热像
红外分辨率80 × 80160 × 120256 × 192336 × 252384 × 288496 × 372640 × 480
视场角 (FOV)28° × 28°19.5° × 15°19° × 14°24° × 18°28° × 21°22.3° × 16.7°28.7° × 21.6°
测温范围-20℃~350℃(-20℃~150℃,0℃~350℃)-20℃~650℃(-20℃~150℃,0℃~350℃,200℃~650℃)
低温扩展(可选)-40℃标准镜头低温扩展
高温扩展(可选)1200℃高温扩展镜头
最小成像距离0.1m0.15m0.1m
空间分辨率(IFOV)6.1mrad2.13mrad1.27mrad0.78mrad
热灵敏度/NETD<0.1℃@30℃<0.08℃@30℃<0.05℃@30℃<0.04℃@30℃<0.03℃@30℃
像素增强支持,4倍像素扩展
图像帧频隔行60Hz/50Hz,逐行30Hz/25Hz
测温精度±2℃或±2%,取其大值(环境温度在10℃~35℃)
对焦方式手动调焦
响应波长8~14μm
探测器类型焦平面阵列FPA,非制冷微热量
数码变焦1~4倍1~8倍连续数码变焦1~10倍
显 示
屏幕大小4.7英寸
屏幕类型多点触控电容屏,第四代康宁大猩猩防爆玻璃
屏幕分辨率1280×720 IPS
相机像素1200万像素可见光像素
图像处理
调色板灰白、铁红、彩虹、橘黄、铁红等15种预览调色板
图像一致性优化自动校准噪声FFC/手动校准噪声FFC
测量分析
修正设置发射率、反射温度、湿度、环境温度、测试距离,透光率
全局发射率校正0.01~1.0,内置常见材料发射率表
区域发射率校正支持
测量模式8个可移动点,8个可移动区域(最高/最低),1条直线(最高/最低),全画幅最高/最低,等温线(之上/之下)12个可移动点,12个可移动区域(最高/最低),3条直线(最高/最低),全画幅最高/最低,等温线(之上/之下)
测量报警自定义温度阀值,超温声音报警
图像格式标准JPEG,含原始温度数据
专业功能
显示方式热像、自定义位置与透明度的画中画融合
图像保存模式单一图像、混合图像
手机录制热像视频自定义帧频的全辐射热像视频录制
本地分析在热像仪上分析保存的热像照片
标签识别二维码和条形码扫描,自动与图像关联
注释语音和文本注释
热像图缺陷标记冻结窗口支持人工增加缺陷标记
报告一键上传云端,自动生成报表
报表统计一键云端生成报表
电源
热像仪电池类型可充电锂电池
热像仪电池工作时间12小时10小时
充电系统交流电源适配器
充电电压12VDC
环境
工作温度-20℃~+50℃
存储温度-20℃~+50℃
湿度<90%RH
物理参数
封装IP54
抗撞击25g,IEC 60068-2-29
抗震动2g,IEC60068-2-6
三脚架安装孔UNC1/4-20
重量775~810g
热像仪尺寸131*67.5*83.5mm
保修期1年2年
产品标配
热像仪主机,标准镜头,三防手机,电源适配器,USB转Micro USB Type-C线,USB转Micro USB数据线,手腕带, 用户手册,标定证书,硬质便携箱(仅限236、237和238)






热像仪 镜头型号 视场角 1m距离监测范围   1c㎡物体测温距离
Fotric 236 L15-236 15°×11°   4.9m
L07-236 7°×5°   10.5m
L47-236 47°×36° 0.87m×0.65m
L91-236 9°×71° 2.03m×1.43m
Fotric 237 L06-237 6°×4.5°   15.5m
L13-237 13°×10°   7m
L35-237 35°×26° 0.63m×0.47m
L71-237 92°×76° 1.43m×1.07m
Fotric 238 L08-238 8°×6°   15m
L17-238 17°×13°   7m
L45-238 45°×34° 0.83m×0.62m
L92-238 92°×76° 2.07m×1.55m
