爱华AWA AWA5688 多功能声级计

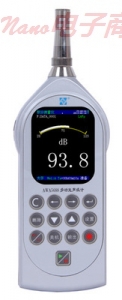

AWA5688型多功能声级计

一、概述

AWA5688型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA5680系列的升级产品，功耗更低，功能更强，彩屏液晶，界面友好，显示内容丰富。A、C、Z三种并行（同时）的频率计权及F、S、I三种并行（同时）的时间计权，可以同时测量多种评价指标，一档量程实现105dB级线性范围。分析功能多，统计、积分、1/1OCT、1/3OCT、FFT和数字记录可以同步或异步启动。独特的快速设置功能可帮用户“一键”设好相关标准要求的分析仪模式和参数，回到测量界面按下启动即可完成一次测量。低功耗、电池与外接电源自动切换功能的设计，可以实现超长时间的持续测量。32Mb的FLASH RAM可靠保存测量结果，也可选配大容量SD卡。AWA5688型多功能声级计仍采用模块化设计，用户可以根据需要选购相应的模块。特别适于环境噪声监测，可内嵌GPS定位系统（选配），测量噪声的同时，提供位置信息及测量运动速度；外置微型打印机（选配），可现场打印测量结果；外置GSM无线数据传输模块（选配），可通过SMS(短信)将测量结果发到指定的手机或计算机上。并增加了FFT分析功能，可进行频谱及总值分析。 该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

二、主要特点

2.1 105dB的超大级线性范围，无需切换量程。

2.2 频率计权、时间计权、检波全部采用数字信号处理技术实现，同时完成A、C、Z三种频率计权、F、S、I三种时间计权等多种指标的测量。

2.3 2.6寸彩屏显示，分辨率240×320，显示内容丰富。

2.4 快速设置：选择适用的标准或测量方法，自动设好相关标准要求的分析仪模式和参数，并关闭不需要的分析功能，更方便使用和更省电。

2.5 32Mb的FLASH RAM可靠保存测量结果，并可选配SD卡大容量存贮模块。

2.6 可实时(同时)测量及显示多个指标。

2.7 汉字加图标菜单操作，使用更方便。

2.8 功能强大，可直接在仪器上查看统计分布图，累积分布图，24小时分布图，OCT频谱分布图，1/3OCT频谱分布图和FFT频谱分布图等。

2.9 液晶阳光下可读，亮度可调，方便阳光下监测。配有LED指示灯，并可在远处观查仪器工作状态。

2.10 动态条图、波形图及刻度图，更直观反映噪声变化趋势。

2.11 测点名可以由用户任意输入中英文，支持中文拼音输入。

2.12 仪器内部可保存 多256次声学校准记录。

2.13 交流输出可以接监听耳机,以便主观评价。

2.14 用户配置不同灵敏度的传声器可得到不同的测量范围。

2.15 内部可嵌GPS定位系统，测量噪声的同时还可以获得准确的位置信息及运动速度（选配）。

2.16 内部可嵌蓝牙模块，可无线打印测量结果或通过手机操作仪器（选配）。

2.17 外接微型打印机，可现场打印测量结果。

2.18 外接GSM无线数据传输模块，测量结果可及时通过SMS发到指定的手机或计算机（选配）。

2.19 外接太阳能电池模块，可在野外超长时间工作（选配）。

2.20 大容量存贮（选配），SD卡（ 大32GB）。

2.21 USB接口：符合USB1.1标准，兼容USB2.0标准。

2.22 电源切换：电池和外接电源同时供电，外接电源电压4.3V～6.5V时，电池被切断，全由外接电源供电。外接电源电压很低或拔掉时，仪器自动切为电池供电，过程中仪器不会停机。

2.23 启动方式：按键、超限、定时、等间隔。

2.24 测量时间：1秒到99小时，任意设定。

2.25 自动开/关机：可定时自动开关机。

三、 主要性能指标

3.1 传声器组合：Φ12.7mm（1/2″）预极化测试电容传声器+AWA14602 型前置级，

    标配灵敏度级：-40dB(以1V/Pa为参考0dB)。

3.2 线性测量范围：28dBA～133dBA；33dBC～133dBC；

                  40dBZ～133dBZ；LCPeak(66～136)dB

3.3 频率范围：20Hz～12.5kHz。

3.4 A/D 位数：24位

3.5 采样频率：48kHz

3.8 级线性范围：105dB（A计权）

3.9 时间计权：并行（同时）F、S﹑I

3.10 频率计权：并行（同时）A、C、Z

3.11 检波特性：真有效值数字检波

3.13 执行标准：

               GB/T3785-2010 2 型，IEC61672: 2013Class 2,

               GB/T3241-2010 2 级，IEC61260: 2014Class 2。

3.14 显示器：2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光亮度可自动调节或手动46级调节。注：关背光时屏幕不显示。

3.17 主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、D、SEL、LCpeak 等

     注：x 为 A，C，Z，y 为 F,S,I，N 为 1-99，LCpeak测量下限为测量上限减70dB。

3.18 数据存贮：3300组带分布图的单统计分析结果，2600组带分布图的双统计分析结果（标配32MbFLASH ）。

3.19 输出接口： AC（交流）、DC（直流），RS-232C至计算机或微型打印机，USB接口。

3.20 日历时钟：每月误差小于1分钟，可GPS授时、校时，内置后备电池。

3.21 电源：4节LR6（5号）碱性电池或4.5V～6V的外接电源。

3.25 测量时间：手动，1s到99小时任意设置或分档设置。

3.26 工作温度：-10℃～50℃

3.27 相对湿度：20%～90%

3.28 外形尺寸（mm）：260×80×30

四、主要功能模块

1、积分功能

主要测量指标：Lxyi、Lxyp、Lxeq,t、Lxeq,T、Lxmax、Lxmin、Lxpeak、LAE、LC-A、SEL

          注：x为A,C,Z, y为F,S,I

峰值C声级测量：测量下限为测量上限减70dB。

2、统计功能

主要测量指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL ，还有Ld、Ln、Ldn

统计分析可以选1/1OCT或1/3OCT的任意中心频率（需选配1/1OCT或1/3OCT软件）。

3、1/1OCT频谱分析

频率计权：并行A、C、Z。

时间计权：并行F、S，低频125Hz以下用S计权。

级线性范围：大于90dB。

滤波器类型：并行(实时)倍频程，G=103/10

滤波器中心频率：9个中心频率

4、1/3OCT频谱分析

频率计权：并行A、C、Z、B、D、T、U。

时间计权：并行F、S。

级线性范围：大于90dB

滤波器类型：并行(实时)倍频程，G=103/10

滤波器中心频率：共29个中心频率点。

5、FFT频谱分析

窗函数：平顶窗、布氏窗、汉宁窗、距形窗可选。

FFT分析线数：2048线

采样频率：32kHz、16kHz、8kHz、4kHz、2kHz。
