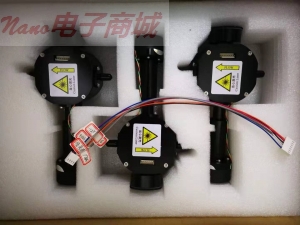

汇分5002 28.3LPM系列尘埃粒子计数器传感器

传感器的光源使用寿命长、稳定性好的LD，光敏二极管取代传统的光电倍增管作为光电探测器件，从而实现体积小、重量轻、性能稳定等特点，以及清零效果好，具有较高的计数效率、分辨率和检测精度。

2.使用方法

1.机械安装

（1）传感器前置盖板上的标签指示了气体流动的方向，因此可以判断进出气嘴，传感器的采样要求其进气嘴垂直朝上。在传感器底部有四个M2.5的螺纹孔均匀分布，可供客户自行设计支架固定于计数器内。传感器的安装要求机械结构的稳定，避免由于气泵的机械震动对传感器的测量造成影响。

（2）在不能保证活塞气泵的气流足够稳定的情况下，建议在传感器和气泵之间（在不影响采样流量的情况下）加缓冲器（如大流量的过滤器），不紧起到稳流的作用，亦可保护气泵免受污染。否则会影响清零和测量的稳定性。

（3）传感器的安装避免靠近交流电源或气泵，防止信号收到干扰。注意接地。

2.接线

（1）传感器的电源线、信号线及地线等由前置盖板的开孔引出，共7根。从近进气嘴端开始依次分别为：-12V电源、信号线、地线、地线、+12V电源、+5V电源和空置。

（2）+5V激光器供电电源，要求输出电流大于300mA。

（3）我们为客户提供接线样品，仅供参考。

3.注意事项

1）在使用之前请仔细阅读使用说明书的各项目录，有疑问请与技术人员联系。

2）传感器的采样流量为28.3LPM，请不要在过大或过小的采样流量下使用。

3）请不要将传感器的进出气嘴暴露于高污染环境，特别是非净化的大气。保护好进出气嘴对清零和标定至关重要。

4）不要打开传感器的腔体或其他部件，以免最传感器造成损坏而不能正常工作。

5）传感器不宜采样液体或具有腐蚀性的颗粒物（例如混有水汽、油污等的气体和高温气体），禁止采样高污染浓度的气体，否则对传感器的腔体造成严重污染和破坏传感器的原件。
