泰纳 金属风扇风速计TN 2426

金属风扇风速计TN 2426

TN-2426风速计（金属风扇）

1 特性

-.金属材质风扇，适于严酷恶劣工作环境且量程范围广。

-.多功能测量：

风流量：CMM（m3/min）与（ft3/min）

风 速：m/s, ft/min, km/h, knots, mile/h

风 温：℃/℉

-.三种风量模式：瞬时流量，2/3V最大流量 平均流量

-.低摩擦轴承在高低风速都提供高精度

-.大屏幕液晶提供清晰显示

-.可记录并调出最大/小读数

-.数据记录

-.微处理器确保最大可能精度并提供特殊功能和特性

-.自动关机

-.热电阻温度传感器用于温度测量，响应快速

-.低电量提示

-.使用9伏电池，RS-232连电脑界面

-.独立探头，方便不同环境的测量

-.坚固耐用外壳，还附赠ABS工程塑料豪华便携箱

-.应用：环境测量，空气传送，通风风速，洁净房间，

空气平衡，风扇/马达/吹风机，鼓风炉速度，冰箱，

喷漆车间等

2 规格

2-1 一般规格

电路

LSI单片微处理器电路

显示

*13mm超大LCD显示

*双功能显示

测量

风速：

m/s (米每秒)

km/h （公里每小时）

ft/min （英尺每分）

knots　　（哩每小时）

mile/h （英里每小时）

风流量：

CMM （立方米每分）

CFM （立方英尺每分）

风温：℃/℉

数据保持

探头结构

风速：微小玻璃珠温度传感器

温度：精确温度传感器

记忆

可记录并调出最大及最小读数

自动关机

可自动手动关机

取样时间

约一秒

工作湿度

<80%

工作温度 主机：0℃-50℃

探头：0℃-80℃

数据输出

RS-232连电脑界面

电源

碱性高能9伏电池

供电电流

约8.3mA

重量

381克（主部件）

尺寸

主机：180×72×32mm

探头：圆形 直径72mm

包含附件

用户手册 1PC

测试探棒 1PC

硬质携带箱 1PC

可选附件

RS232接线　　 UPCB-01

2-2 电参数

B 风量

测量　　　　

量程

解析度

区域

CMM（m3/min）

0-999900 m3/min

0.001-100

0.001-9999 m3/min

CFM（ft3/min）

0-999900 ft3/min

0.001-100

0.001-9999 ft3/min

C 风温

测量量程

0到80℃

解析度

0.1℃

精度

0.8℃

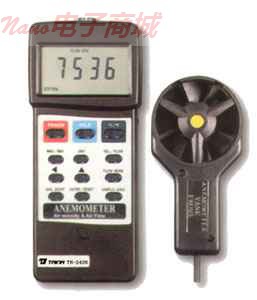

3 图片

4 测量步骤

4-1 风速测量

1) 将探棒插头插入仪表的探棒插座中。

2) 按”POWER ON/OFF”键开机。

3) 按“VEL/FLOW”键选择风速测量

4) 用“℃/℉”键选择显示单位。

5) 用“UNIT/▼”按钮选择风速单位。

以上步骤已经完成测量风速的准备工作。如需其他功能请按照以下步骤。

6) 数据保持

测试中按下“Data Hold”按钮，可以将读数锁定并且LCD将显示“HOLD”

要解除该功能请再按一下“Data Hold”按钮。

7) 数据记录（最大/最小读数）

8) 数据记录功能显示最大，最小读数。要开启此功能请按一下“MAX/MIN”按钮，LCD显示“REC”。

9) 当“REC”符号显示时

* 按一下“MAX/MIN”键，LCD将显示最大读数及“MAX”符号。

* 再次按下“MAX/MIN” LCD将显示最小读数及“MIN”符号。

* 按下“MAX/MIN”按钮3秒停止数据记录功能。

4-2 风流量测量

1）将探棒插头插入仪表的探棒插座中。

2）按”POWER ON/OFF”键开机。

3）按“VEL/FLOW”键选择风流量测量

4）用“UNIT/▼”按钮选择风流量单位。

* 注意：在风流量测量中，仪器不会提供温度测量功能

5）按“SAMPLE AREA”键选择测量区域。越大的测量范围就可以得出越精确的数据。按下“SAMPLE AREA”键后会出现“”图标和数字闪动，接着就可以继续区域设定

6）区域设定功能需要用到四个键：“▲”“UNIT/▼”“”“MAX/MIN”

“▲” 每按一下闪动的数字增加一

“UNIT/▼” 每按一下闪动的数字减少一

“” 每按一下选择下一数字

“MAX/MIN” 选择小数点

当确定数据后，按下“ENTER/RESET”键完成设定。

例如，如果你想设定的区域是120.3平方英尺，按“UNIT/▼”键，显示屏显示“ft2”标志。然后按“SAMPLE AREA”键进入区域设定。按“▲”一次选1然后按“”选择下一数字。按“▲”两次选2然后按 “MAX/MIN”增加小数点。按“▲”三下然后按“ENTER/RESET”键完成区域设定。

7）在风流量测量中，按“FLOW MODE”有3种模式可供选择。

A 2/3MAX模式

选择这种模式可以得到测量最大值的2/3。例如测量到的最大值为300CFM，在2/3MAX模式中就只可以看见200CFM的测量值。

B AVG模式

在这种模式下可以显示最多20个记录的数据的平均值。按“AVG.START”键就可以看见平均值在屏幕右下方出现。平均值的方程式是

(1st Record+……+Nth Records)/N

C 普通模式

屏幕显示的是当前测量的数据。

8）在以上两种模式下，如按“ENTER/RESET”键就可以恢复原始设定，重新测量。

9）数据保持

测试中按下“Data Hold”按钮，可以将读数锁定并且LCD将显示“HOLD”

要解除该功能请再按一下“Data Hold”按钮。

10）数据记录

数据记录（最大/最小读数）

a）数据记录功能显示最大，最小读数。要开启此功能请按一下“MAX/MIN”按钮，LCD显示“REC”。

b) 当“REC”符号显示时

* 按一下“MAX/MIN”键，LCD将显示最大读数及“MAX”符号。

* 再次按下“MAX/MIN” LCD将显示最小读数及“MIN”符号。

* 按下“MAX/MIN”按钮3秒停止数据记录功能。

测量情况

在测风计上的“”标志表示此面应该面向风流向。

5. RS-232串行界面

RS232是通过仪表顶部RS232接口输出的。用户程序可利用16位的数据流输出。

6. 更换电池：

1） 当LCD左边显示“LBT”时，表示需更换电池（不过电池仍可再用几个小时直到读数真的不准确）。

2）推开电池背盖取出电池，换上9V电池（最好是碱性高能电池），然后装回背盖
