泰纳TAINA 热线式风速计TN 2424

热线式风速计TN 2424 　

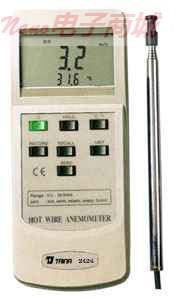

TN-2424 热线式风速计

1. 特性：

热线式风速计，用于低风速测量

多种功能的风速测量:m/s,Km/h,ft/min,Knots.mile/h

纤细探头适用于栅格或狭小空间

可分离的探头设计，便于使用

装配有热线及标准热电阻即使在很低风速下仍保持快速准确测量

内置温度测量：℃，℉

微处理器确保最大可能精度并提供特殊功能和特性

热电阻温度传感器用于温度测量，响应快速

超大LCD双功能仪表显示可同时读取风速和温度

ABS工程塑料豪华便携箱

可记录并调出最大最小读数

坚固耐用外壳

数据保持功能

应用：环境测量，空气传送，通风风速，洁净房间，

空气平衡，风扇/马达/吹风机，鼓风炉速度，冰箱，

喷漆车间等

自动关机

使用6节5号电池

2. 规格

一般规格

电路

LSI单片微处理器电路

自动关机

可自动手动关机

显示

13mm超大LCD显示

操作温度

0℃-50℃

测量

m/s（米/秒）

Km/h（公里/小时）

ft/min(英尺/分)

Knots（节）哩/小时

mile/h（英里/小时）

Temp（温度）℃，℉

Datahold（数据保持功能）

操作湿度

<80%

探头结构

风速：微小玻璃珠温度传感器

温度：精确温度传感器

电源

6节1.5V 7号电池

（碱性或高能电池）

记忆

可记录并调出最大及最小读数

供电电流

DC 30mA

取样时间

0.8秒

重量

355g

附件

用户手册 1PC

测试探棒 1PC

硬质携带箱 1PC

尺寸

主表：185×78×38mm

探棒：圆形

12mm(直径)×280（最短）

12mm(直径)×940(最长)

电参(23±5℃)

测量

量程

解析度

精度

m/s

0.2-20.0 m/s

0.1m/s

±(5%+1dgt)读数

或

±(1%+1dgt)满量程

* 取最大值

Km/h

0.7-72.0 Km/s

0.1 Km/s

ft/min

40-3940 ft/min

1 ft/min

mile/h

0.5-44.7mile/h

0.1mile./h

Knots

0.4-38.8Knots

0.1Knots

Temperture (℃)

0℃-50℃

0.1℃

0.8℃

Temperture (℉)

32℉-122℉

0.1℉

1.5℉

3.面板描述：

4.测量步骤：

1） 将探棒插头插入仪表的探棒插座中。

2） 按”POWER ON/OFF”键开机。

3） 用“℃/℉”键选择显示单位。

4） 用“UNIT”按钮选择风速单位。

5） 调零

a） 在传感器头部，将套封推向上面的位置以使风速传感器与环境隔绝。见图2

b） 按下“ZERO BUTTON”按钮使风速读数为“0”。

6） a）将套封打向向下的位置使风速传感器与测量的空气接触。见图3

b） 按实际需要调节拉杆长度。

　　注意：不要用手指或任何器具碰触传感器探头，否则将造成传感器永久性损坏。

7）探头的方向性

在探头的顶部有一个标记，测量时该记号应面向风向。测量时仪表上面一行显示风速，

下面一行显示温度。

8）数据保持

测试中按下“Data Hold”按钮，可以将读数锁定并且LCD将显示“D.H”

要解除该功能请再按一下“Data Hold”按钮。

9）数据记录（最大/最小读数）

a）数据记录功能显示最大，最小读数。要开启此功能请按一下“Record Button”按钮，LCD显示“REC”。

b) 当“REC”符号显示时

* 按一下“CALL BUTTON”，LCD将显示最大读数及“MAX”符号。

* 再次按下“CALL BUTTON” LCD将显示最小读数及“MIN”符号。

* 要停止数据记录功能请再次按下“Data Hold”按钮，所有符号将全部消失。

10）快速测量的流程图
