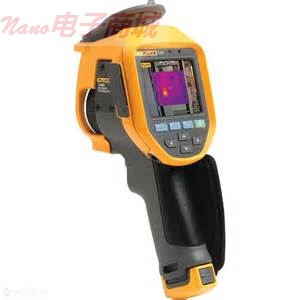

Fluke Ti400红外热像仪

Fluke Ti400 热像仪配有 LaserSharp™ 自动对焦功能，可获得完美对焦的图像。每一次每个热像仪用户都知道：在进行红外探伤时，最重要的一点就是确保对焦。如果没有对焦准确的图像，温度测量可能会不准确，有时甚至相差 20 度，因此很容易漏过问题。LaserSharp 自动对焦系统可精确对准目标焦点。该系统在对焦前使用激光计算与目标之间的距离。将红色激光点置于正在进行探伤的设备上，然后扣动并释放触发器，以获得完美对焦的清晰图像。

兼容连接式测试工具套件 Fluke Connect®

Fluke Connect® 是唯一一款能让您不必离开现场就能与整个团队保持联络的无线测试系统。Fluke Connect ShareLive™ 视频呼叫让您的设备一直保持正常运行。无需离开检测现场便可立即交流关键数据、获得答复以及额外的工作批准。立即使用以节省时间和提高生产效率。详情请登录 flukeconnect.com。

提供可现场安装的长焦及广角镜头，实现特殊应用的额外多功能性；语音注释不再需要笔和纸。

Fluke SmartView® 软件始终包含在内，无任何额外费用。

采用 Fluke IR-Fusion® 专利技术，通过 AutoBlend™ 模式，可更快地进行检测并传达问题

通过无线图像传输，更快地直接传输至您的 PC、Apple® iPhone® 或 iPad®

Fluke Connect® 应用程序 – 发现。保存。共享。所有数据，现场即得

单手操作、易于使用的用户界面

坚固耐用的 640x480 高分辨率电容式触摸屏，可进行快速菜单导航

使用 IR-PhotoNotes™ 注释系统，捕获额外的数字图像，以显示位置或更多现场详细信息

更多高级显示输出选项，可通过向 PC 或高分辨率监控器进行视频流式传输（USB 和 HDMI）而获取详细信息

通过录音和注释，可在图像文件中保存额外的详细信息

可选的可更换镜头在其他应用中具有更大的灵活性

可充电，并可现场更换的智能电池，具有能够显示电量水平的 LED 显示屏，可提供优异的现场灵活性

500 万像素工业性能数码相机，可提供高清晰度的图像质量

内置 SmartView® 和 SmartView 移动应用分析及报告软件

详细技术指标
温度
温度测量范围（-10°C 以下未校准）	-20 °C 至 +1200 °C （-4 °F 至 +2192 °F）
精度	± 2 °C 或 2 %（25 °C 时，取读数较大值）
屏显发射率校正	是（根据数字和表格）
屏显反射背景温度补偿	有
屏显传输校正	有
成像性能
图像捕捉频率	刷新率：9 Hz
探测器类型	320 x 240 像素焦平面阵列，非致冷型微测辐射热计
热敏度 (NETD)	30 °C 目标温度时，≤ 0.05 °C(50 mK)
总像素	76,800
红外光谱带	7.5 μm 至 14 μm（长波）
可视（可见光）照相机	工业性能，500 万像素
标准红外镜头类型
视场	24 ° x 17 °
空间分辨率 (IFOV)	1.31 mRad
最小焦距	15 厘米（大约6 in）
可选长焦红外镜头 类型
视场	12 ° x 9 °
空间分辨率 (IFOV)	0.65 mRad
最小焦距	45 厘米（约18 英寸）
可选广角红外镜头类型
视场	46 ° x 34 °
空间分辨率 (IFOV)	2.62 mRad
最小焦距	15 厘米（大约6 in）
对焦机制
LaserSharp™ 自动对焦系统	有
先进的手动对焦	有
图像显示方式
调色板
标准	铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色
超高对比度 (Ultra Contrast™)	超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色
级别和范围	平滑自动调节和手动调节级别及范围
在手动与自动模式之间快速自动切换	有
手动模式下的快速自动重新调节	有
最小范围（手动模式下）	2.0 °C (3.6 °F)
最小范围（自动模式下）	3.0 °C (5.4 °F)
IR-Fusion® 信息
画中画 (PIP)	有
全屏红外	有
AutoBlend™ 模式	有
颜色报警（温度报警）	高温、低温和等温线（用户可选）
图像捕获和数据存储
图像捕捉、查看、保存机制	单手图像捕捉、查看和保存功能
存储介质	微型 SD 存储卡、板载内存、保存至 USB 的功能、直接通过 USB 至电脑连接下载
文件格式	非辐射 (.bmp 或 .jpeg) 或全辐射 (.is2)
	非辐射测量（.bmp 和 .jpg）文件无需使用分析软件
使用 SmartView® 软件导出文件的格式	BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 及 TIFF
内存查看	缩略图视图导航和查看选择
其他节约时间和提高生产力的功能
语音标注	每幅图像最长 60 秒的录音；可在热像仪上回放查看
IR-PhotoNotes™	有
Wi-Fi 连接	是，连接至 PC、iPhone®、iPad®，通过 WiFi 连接至局域网*
文本注释*	有
视频录制*	标准和辐射
流式传输视频	通过 USB 至电脑和通过 HDMI 至 HDMI 兼容屏幕
兼容 Fluke Connect®	有
自动捕获（温度和间隔）*	有
远程控制和操作（适用于特殊和高级应用）	有
通用技术指标
工作温度	-10 °C 至 +50 °C（14 °F 至 122 °F）
存放温度	-20°C 至 +50°C（-4°F 至 122°F），无电池
相对湿度	10 % 至 95 % 无冷凝
坚固耐用的触摸屏（电容式）	8.9 厘米（3.5 英寸）对角线、横向彩色 VGA (640 x 480) LCD，带背光灯
控制和调节	用户可选温度单位 (°C/°F)
	语言选择
	时间/日期设置
	发射率选择
	反射背景温度补偿
	透射率修正
	用户可选择的图像上的热点、冷点和中心点
	可扩展/收缩的测量箱，具有 MIN-AVG-MAX（低-中-高）三档温度
	颜色报警
	用户可选择的背光灯设置 图形信息显示首选项
	图形信息显示首选项
软件	SmartView® 和 SmartView 移动应用 - 包含完整的分析和报告软件
电池	所有型号配有两个锂离子智能充电电池组，通过五格 LED 显示屏指示电量水平
电池寿命	每个电池组可连续使用四小时以上（假设 LCD 亮度为 50% 且为平均使用强度）
电池充电时间	2.5 小时完全充电
电池使用交流充电	双槽交流电池充电器（110 VAC 至 220 VAC，50/60 Hz）（随附），或在热像仪内进行充电。随附交流电源适配器。可选 12 V 汽车充电适配器。所有型号
交流电工作	通过随附电源（110 VAC 至 220 VAC，50/60 Hz）使用交流电工作。随附交流电源适配器。
节能	用户可选睡眠和关机模式
安全标准	UL 61010-1:2012 CAN/CSA-C22.2 No.61010-1-12 IEC 61010-1 第 3 版 (2010)
电磁兼容性	EN 61326-1:2006 IEC 61326-1:2005
C Tick	IEC/EN 61326-1
US FCC	CFR 47，第 15 部分 B 子部分 B 类
振动测试仪	0.03 g2/Hz (3.8 grms)，2.5g IEC 68-2-6
撞击	25 g, IEC 68-2-29
掉落	设计承受 2 米（6.5 英尺）的掉落高度（使用标准镜头时）
尺寸（高 x 宽 x 长）	27.7 cm x 12.2 cm x 16.7 cm (10.9 in x 4.8 in x 6.5 in)
重量（含电池）	1.04 Kg (2.3 lb)
壳体防护等级	IP54（防尘封口保护，全方位防水）
保修期	两年（标准），也可以延长保修期。
建议的校准周期	两年（假定正常操作和老化）
支持的语言	捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、朝鲜语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语

*通过固件更新即将推出。可用时通过 SmartView 软件通知用户。
