TiS红外热像仪

产品功能特性

绝大多数用户均可承受的价格

同等价位中分辨率最高(120x120)

同等价位中唯一一款多功能、手动聚焦热像仪。

同等价位中屏幕最大(3.7”)。比同类热像仪屏幕大 30%。

长电池寿命，可工作约 4 个小时

坚固的机身，可承受 2 m 跌落试验。

赢得大奖的人类工程学设计。

使用简单 － TiS热像仪为设备工程师、质量工程师提供必要工具。

享有盛誉的 Fluke 品牌质量。

产品技术规格

详细技术指标

温度

温度测量量程( -10 °C以下未经校准) -20 °C ～ +100 °C

温度测量准确度

成像性能

像频 9 Hz 刷新率

探测器类型 120 X 120 焦平面矩阵，非制冷微测辐射热计

热灵敏度(NETD) ≤ 0.1 °C @ 30 °C

红外频带 7.5 μm ～ 14 μm

标准红外镜头类型 FOV：17° x 17°

空间分辨率：(IFOV) 2.50 mRad

最小焦距：15 cm

图像显示

调色板 铁红、彩虹色和灰度

强度和跨度 平滑自动缩放、锁定强度和跨距

最小跨度(自动模式) 5 °C

图像捕获、检查和保存方法 单手照相、检查和保存操作

存储介质 SD 存储卡(2 GB 存储卡可保存至少 1200 幅全辐射(.is2)

IR 图像注释，或 3000 幅基本位图(.bmp)图像，通过随仪器提供的多格式 USB 读卡器传输至 PC。

文件格式 非辐射(.bmp)或全辐射(.is2)，非辐射(.bmp)图像文件不需要分析软件

采用 SmartView? 软件导出的文件格式 BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 和 TIFF

存储器检查 顺序浏览和检查图像

通用技术指标

温度

工作： -10 °C ～ 50 °C

储存： -20 °C ～ +50 °C，不含电池

相对湿度

10 % ～ 95 %，无凝结

显示屏

3.7 " (对角线)彩色 VGA (640 x 480) 液晶屏，带背光和透明保护盖

控制和调整

用户可选温度单位 (°C/°F)

语言选项

时间/日期设置

用户可选背光：“Full Bright” 或 “Auto”

软件

提供 SmartView? 全功能分析和报告软件

电池

内置可充电电池组 (已安装)

电池寿命

3～4小时连续工作 (LCD显示屏的亮度为 50 % 时)

电池充电时间

2.5 小时可完全充满

交流电池充电

交流适配器/充电器(交流110 V ～ 220 V，50/60 Hz) (已安装), 热像仪工作和关闭时都可进行充电。提供通用交流电源适配器。

交流供电

通过随仪器提供的电源采用交流电工作 (交流110 V ～ 220 V，50/60 Hz)。提供通用交流电源适配器。

节电：

5 分钟内无活动时进入休眠模式； 30 分钟内无活动时自动关闭

安全标准

CSA (US 和 CAN): C22.2 No. 61010-1-04, UL: UL STD 61010-1 (第 2 版), ISA: 82.02.01

电磁兼容

满足 EN61326-1:2006 标准的全部适用要求

C Tick

IEC/EN 61326-1

US FCC

CFR 47, Part 15 Class B

振动

0.03 g2/Hz (3.8 grms), IEC 68-2-6

冲击

25 g, IEC 68-2-29

跌落

2 m

尺寸 (高x宽x长)

26.7 cm x 12.7 cm x 15.2 cm

重量

1.2 kg (含电池)

防护等级

IP54 (防灰尘；防射水)

质保

2 年(标准）

建议校准周期

2 年 (正常工作和正常老化)

支持的语言

捷克文、英文、芬兰文、法文、德文、意大利文、日文、韩文、波兰文、葡萄牙文、俄文、简体中文、西班牙文、瑞典文、繁体中文、土耳其文(荷兰文和匈牙利文仅提供手册)

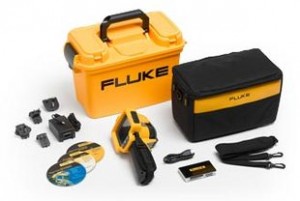

标配附件：

型号名称 描述

Fluke TiS Fluke TiS热像仪全套配件

包括：

TiS热像仪，含标准红外镜头

交流电源和通用适配器

2G SD 存储卡

SD 存储卡读卡器

SmartView? 软件，终身免费升级

硬质便携包

软携包

可调手带

用户手册

质保登记卡

热像仪应用培训 DVD光盘

电池，充电器和适配器

TI-CAR CHARGER TI-CAR CHARGER

其他附件

TI-Visor TI-Visor

BOOK-ITP Introduction to Thermography Principles

TI-TRIPOD Tripod Mounting Base Accessory
