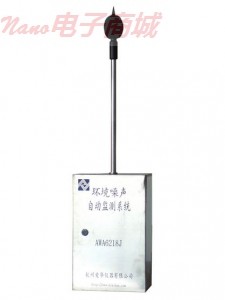

AWA6218J环境噪声自动监测系统

概 述：系统由户外传声器、数据分析单元、数据传输单元、中心计算机和数据处理软件等组成。由于采用了实时信号分析仪器和以ARM处理器为中心的数据分析单元，功能大大增强。可对噪声信号进行实时频谱分析，不仅可以监测与分析环境噪声的性质和特征，判断噪声的来源，而且可以按精密法测量和计算机场噪声的感觉噪声级和有效感觉噪声级。通过无线或网络传输，实现远程数据遥测、噪声事件监测、系统自动校准，最终形成报告。系统的硬件和软件采用模块化结构，主要功能可根据应用场合和用户的需要进行配置，可以只要噪声统计分析功能，可以增加实时频谱分析功能，另外也可根据用户的要求，加入气象监测系统。主要用于城市环境噪声自动监测、交通噪声监测、机场噪声监测、噪声事件监测和报告及噪声数据自动采集、储存、传输。也适用于噪声污染源（如施工场地、厂界、道路车辆等）在线监测。

特 点：● 全天候监测 ● 无需人值守

● 可以增加实时频谱分析功能，能按精密法测量机场周围环境噪声；

● 采用了实时信号分析技术

● 系统自动校准

● 录音功能

主要技术性能：

● 噪声监测终端：

1. 满足标准：IEC 61672《声级计》和JJG 188-2002《声级计》 1级；

GB/T 3241《倍频程和分数倍频程滤波器》 1级。

2. 传声器：全天候户外单元，具有防雨、防风、防鸟停等功能；

3、测量范围：30～140 dB(A)，分辨率 0.1 dB。

4、频率范围：10 Hz～20 kHz；

5、频率计权：并行A、C、Z计权；

6、统计分析测量：Leq，L5，L10，L50，L90，L95 、SD、 Lmax 、Lmin，以及PNL和EPNL（对机场噪声监测）。

7、频谱分析：实时1/1和1/3倍频程谱分析（可选用）

8、线性工作范围：大于110dB

9、系统校准：内置静电激厉器可自动或人控校准，也可用声校准器校准；

10、数据储存：可存贮100天以上的原始数据；

11、数据下载：可通过RS 232或USB口下载数据，传输数据时对测量不影响；

12、输出接口：RS 232C，内置调制解调器。

13、电源：220 V交流市电，停电时由备用蓄电池供电，可连续使用12小时以上。亦可使用太阳能供电不需外加电源。14、工作环境条件:温度：-25℃ ～+50℃

相对湿度：0～100%

大气压力：65kPa～108kPa

15、传输通道：可以是CDMA，也可以是ADSL；

● 采集控制单元部分

1、通过串行口从声级计中取出瞬时声级进行统计分析。

2、采用4G的CF卡作为数据存储器，可以存储1个月的原始数据和统计数据。还可以用高达160G硬盘替代CF卡。

3、统计分析测量分三种：积分统计分析、小时统计分析和天统计分析。

4、实时数据上传时间可以在0.1秒到1小时之间设置，也可以关闭实时上传。

5、可记录多达10几种的事件，并且主动上报事件（事件包括：手动电校准，自动电校准，加热，取消加热，噪声超标，仪器启动，仪器关机，停电，机箱门打开，仪器工作不正常）。

6、自动录音，当达到录音的启动条件时可以自动录音，每次录音最长1分钟。

7、超标门限：分白天、夜间分别可任意设定。

8、板上看门狗，永不死机。

9、板上自带日历时钟，每天最大偏差小于2秒，可远程校时，也可以通过GPS进行系统校时（须选购了GPS模块）。

10、可控制自动校准、加热驱潮。

11、输出接口： 6个RS232接口，2个USB口，1个100M网口：实现与数据中心进行高速数据传输。

12、I/O口： 4个TTL电平的IO口，2个大功率输出口。

● 噪声监测软件：

1、系统软件平台：Windows 95/98以上

2.、菜单：中文

3.、计算功能：计算并显示各个测点的Lp, Leq, Lmax, Lmin,L5, L10, L50, L90, L95, Ld, Ln, Ldn等数据，自动计算感觉噪声级/有效感觉噪声级。

4、数据处理软件：可以根据环境管理的要求进行储存、汇总、统计、分析、评价和信息发布。

5、事件处理软件：可对噪声事件自动录音，以备以后分析和声源识别；

6、GPS软件：配合GPS单元，测量噪声监测终端的位置，并存入数据库。

7、能绘制环境噪声时间、空间分布图、各种数据报表。

在PC机上观察和储存测量数据

8、可根据用户要求自动产生各种形式的报告

● 主控计算机(可由用户自备)

● 传输线路：无线传输系统（CDMA），亦可选用电话线路
