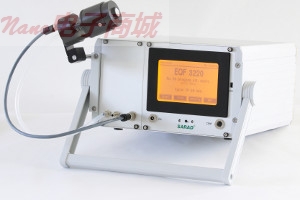

德国SARAD EQF3220氡/钍测量仪

德国SARAD EQF3220测氡仪在测氡模组与测子体模组上配备了高端半导体放射性探头，通过独有的阿尔法能谱算法，实现了不同子体的完美辨识分离。德国SARAD EQF3220测氡仪不仅可测量氡钍，还可测量氡钍子体浓度。

德国SARAD EQF3220氡/钍测量仪产品简介：

在SARAD所有氡钍以及子体测量产品领域内，EQF3220是最高端的一款仪器。它包含了针对现场氡状况评估，以及科学研究所需要的所有组件。除了同时氡钍测量以外，还包括了氡钍子体，以及对应不同气溶胶颗粒体积的相关性测量。仪器除了分别收集结合态与未结合态子体以外，还收集了粒径在5至60纳米范围内的凝聚态粒子。这部分通常在燃烧过程时出现在空气中。

外置气溶胶采样头可以从主机分离，从而实现室内任意位置的摆放。独特采样头设计，实现徒手快速更换滤膜。通过采用增强纤维型滤膜以及对叶片泵的自动控制，使得流量恒定并且可调。不锈钢丝网用于分离未结合态子体，大量实验数据验证了完美的实验结果与可靠性。

EQF3220同时在测氡模组与测子体模组上配备了高端半导体放射性探头，通过独有的阿尔法能谱算法，实现了不同子体的完美辨识分离。

内置高压氡测量腔室，经由特殊设计，实现了小腔室体积与高灵敏度的完美结合，在钍测量与小采样量时表现更为突出。其他快速氡连续测量法(例如电离室法，闪烁室光电倍增管法)所面临的长效性递增本底Po-210污染，也被完全的剔除，而且不受环境本底影响。独特腔室对于湿度变化完全不敏感，完全无需干燥桶。

对于每个放射性测量而言， 测量置信度是个中心关键点。针对这一目的，EQF3200对每一个测量值，存储其完整的Alpha能谱。由此可以确定每个时间点，其测量的准确无误性。

即时的测量值可由大屏幕触摸屏操作显示。所有的测量数据存储于1块2GB的存储卡上，通过USB连线PC进行下载读取。支持连接GSM-GPRS调制解调器或者ZigBee模块进行远程无线的数据传输与仪器控制。用户还可以选择加装外置碘化钠探测器与EQF3220相连，用于确定现场Gamma剂量率。仪器内置更多输入输出端口，用于连接更多用户自定义探测器。

德国SARAD EQF3220氡/钍测量仪技术参数：

测氡模组

探头

4 x 200mm²半导体离子注入式Si探头

内置腔室大小

整个气体回路空间250ml

测量范围

0 … 10 MBq/m³

灵敏度

快速氡3 cpm/(kBq/m³)，慢速氡7 cpm/(kBq/m³)

响应时间

快速氡12分钟，慢速氡120分钟

测量/分析

快速氡(不含Po-214)以及慢速氡(包含Po-214)

钍浓度

所有单个周期能谱以及浓度时间曲线

气溶胶收集探头

尺寸规格

直径44mm，长度100mm

探头

2x150 mm²离子注入式半导体探头

滤膜

网状加强型滤膜, d=27mm, 1μm 孔径

滤膜击穿，污染预警

徒手更换滤膜，无需工具泵

薄膜泵流量预设1.65l/min,最大3l/min, 流量精确可控

测量范围

0 … 1 MBq/m³ (EEC)

灵敏度

结合态子体，约 600 cpm/(kBq/m³) (EEC)

未结合态子体，约 150 cpm/(kBq/m³) (EEC)

响应时间

120 min

测量/分析

分别确定氡与钍结合态与未结合态EEC与PAEC

完全存储每个周期的能谱以及测量值

钍的测量值，通过计算Po-212其时间曲线的积分获 得，从而在时间分辨率上表现更为优异

Gamma-探测器(可选)

探头

一体化设计碘化钠探测器，内置光电倍增管与偏压

闪烁晶体2“ x 2“

能量范围 10keV – 2MeV

分辨率 9% (Cs-137)

测量/分析

测量剂量率，2种确定核素的净放射性，完全存储每 笔数据的能谱以及时间曲线

探测器尺寸

直径60mm，长度260mm

5米长连线(可选10米)

附加探测器

标准配件

相对湿度 0 …100%, 精确度 ± 2%

温度

-20 … 40°C, 精确度 ± 0.5°C

大气压

800 … 1200mbar, 精确度 0,5% MW

流量计

0 … 4 l/min,精确度 ± 5%

气体分析 (可选)

CO, CO2, CH4, 可燃性气体, 不同测量范围

水质分析 (可选)

pH值, 氧化还原电位, 导电性等

过程监测 (可选)

压力，压差，流量，流速等

气象学相关 (可选)

风向, 风速, 等

常规 ：

测量 可同时驱动所有探头，按照各自预设的测量方案进 行测量

测量时间方案 存储16个预设测量时间方案，每个方案最多细分64 个步骤(自定义循环次数，或者自动无限循环)

单个测量区间可选范围1秒至数周

数据存储 2 GByte闪存卡

控制/显示 6 x 9cm触摸屏

数据接口: USB, RS232

供电部分 内置12V 充电电池, 直流稳压电源

可选外接12V汽车电源或者太阳能供电系统

尺寸/重量 235 x 140 x 255 mm / 6kg

软件平台 dVISION：仪器控制与数据传输,图形化管理，数据 整理

dCONFIG：对系统进行设置，新建/修改测量程序 方案(亦可通过GPRS，GSM，ZigBee-WLAN)

扩展功能 内置快速接线柱:

预留8组模拟量输入，3组计数器输入，2个状态量 输入，6组开关量输出，定时器，PID自控单元/模 拟量输出
