Fluke Calibration 1586A/DSHC/C高精度多路测温仪

1586A是当前市场上精度最高，应用最为灵活的温度采集系统。他可以扫描测量并记录直至40通道的直流电压和电流，电阻，扫描速度可达每秒是个通道。1586A可以配置为多通道的记录仪在现场使用，也可以配置为参考温度计连接方式用于实验室的温度传感器校准。

测量热电偶，热电阻，热敏电阻，直流电压和电流，电阻

业界温度测量准确度最高

PRTs：± 0.005 °C (使用外部接线模块)

热电偶：± 0.5 °C (使用内置接线模块及内部补偿)

热敏电阻: ± 0.002 °C

输入通道：最多40个通用输入通道

灵活的配置方案：内置接线模块和外置接线模块

可选扫描速度，最快10通道/秒

多种功能描述：扫描，监测，测量，数字表模式(DMM)

实时彩色曲线图形：同时最多4个通道

传感器自动校准：控制福禄克热源（计量炉，恒温槽）完成传感器自动校准

数据存储：内存20MB或U盘，存储设置文件和测试数据。U盘传送文件至电脑或通过USB接口或LAN接口控制及传送数据至电脑，通过Excel查看结果

数据安全：管理员和使用者两级安全管理，确保数据安全性及溯源性

Mx + B标尺化以及通道偏离调整

报警：每通道两个用户可定义的独立报警限

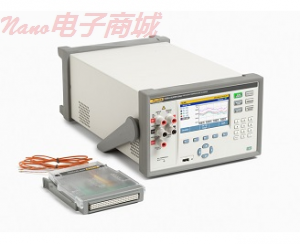

1586A高精度多路测温仪

技术人员，工程师，质量管理控制人员利用1586A采集带有时间标记的温度以及电学信号，然后对数据进行详细的分析。由此用来检验过程控制，分析系统间的交互，确保符合规程和质量标准。同时也用在研发和故障诊断时的事件相关分析。所有通道的测量数据和统计信息可以以表格形式显示。在图形方式下，可以实时同时绘制4个通道的曲线，可以在正式采集数据和数据分析之前简单快速的检查测试的设置和结果。

当配置为外置接线模块时，1586A是最好的台式测温仪，可以用来校准PRTs，RTDs，热敏电阻，热电偶。如果配合福禄克的计量炉，恒温槽等热源，传感器校准的效率会更进一步提高。

1586A有着非常广泛的应用，例如热分布测试，温度检验，传感器测试和校准以及更多。这些应用分布在各行各业，例如制药，生物，食品，航空航天，汽车等等。

1586A有六大与众不同的关键特点

最佳的温度测量准确度

既适合工业现场，又适合实验室应用

多种工作模式

实时彩色曲线绘制

数据传输和数据安全

传感器自动校准

1. 最佳的温度测量准确度

1586A测量热电阻，热电偶，热敏电阻的温度准确度在同类产品中是最佳的：

PRTs：± 0.005 °C(使用外置连接模块)

热电偶：± 0.5 °C(使用内置连接模块)

热敏电阻：± 0.002 °C

 2. 既适合工业现场又适合实验室应用

对现场应用环境，1586A可以配置为内置连接模块。连接多支热电偶或热电阻到输入接口盒是很费时的一个工作，特别是使用很多支传感器用于一个工作，而需要更换其他传感器来完成另一个工作。内置接线盒可以让你提前连接好传感器，将不同测量工作的传感器连接在不同的接线盒上，然后根据测量的需要直接插入所需的接线盒。在仪器上可以直接将设置的文件直接调出来就可以开始测试。根据需要，你可以在同一个接线盒上测量各种不同信号，包括热电偶，热电阻，电压，电流或电阻。对于实验室的应用，准确度更为重要，此时可以为1586A配置外置接线模块。外置接线模块可以连接微型的热电偶插头，每个连接都有独立的冷端补偿功能，以及专利的微型镀金下压式连接端子(DWF)，他可以连接裸线，铲形以及微型香蕉插头。这种连接方式使得在实验室校准时非常方便的连接或拆卸热电阻，热电偶和热敏电阻。外置接线模块可以叠放在主机上面减少实验室桌面的占用空间。 1586A灵活的工业现场和实验室配置，减少了所需的设备，降低了费用。

多种工作模式

1586A可以以四种方式工作，你可以扫描，监测，测量，或者将仪器作为数字多用表使用。扫描是基于用户的通道设置对通道进行的顺序测量。监测是在扫描过程中对一个通道进行监测而不打断扫描。测量是不需要进行设置，对一个通道进行的测量并记录测量数据。而数字多用表模式类似普通数字表，在不需要任何设置的情况下，在前面板直接快速测量直流电压和电流，2线或者4线电阻。

 4. 实时彩色曲线绘制

大部分数据采集系统只能让你查看一个通道的数据。现在1586A可以让你以表格方式实时查看所有通道的数据，并同时绘制4个通道的曲线。你可以放大或缩小曲线标尺查看数据细节或者查看趋势。历史模式可以让你对扫描文件中的数据进行滚动查看…所有这些操作都无需电脑或者绘图仪。曲线模式和表格模式之间可以相互切换，可以提供测量结果和统计信息。

 5. 数据传输和数据安全

1586A具有20MB内存，可以存储带时标的75,000个扫描记录。数据和设置文件可以通过U盘或者LAN方便地传送到电脑。 1586A内置了两级的数据安全机制，防止未经授权的用户篡改或涂改测试数据或设置文件。这个安全机制对那些受政府管控的行业和工业是非常重要的，因为要求数据的溯源是可靠的。

 6. 传感器自动校准

利用自动测试功能，无需电脑或软件就可完成传感器的校准。1586A可以通过RS232接口连接福禄克计量校准部的计量炉或恒温槽。1586A可以控制这些热源，自动运行校准的步骤。你可以设置校准的温度点数，温度值，选择扫描顺序(线性，交替，上/下)，指定参考通道以及设置所需的稳定区间。1586A通过参考通道监测温度源的稳定性，一旦稳定后就采集数据，然后移动至下一个温度点。一旦设置完成并启动后，你就可以离开去做其他工作，可以1586A使你的工作轻松简单。

1586A通用技术指标
电源电压	100 V 设置: 90 V ~ 110 V
	120 V 设置: 108 V ~ 132 V
	220 V 设置: 198 V ~ 242 V
	240 V 设置: 216 V ~ 264 V
频率	47 Hz ~ 440 Hz
功耗	36 VA 峰值 (平均24 W )
环境温度	工作: 0 °C ~ 50 °C
	准确度范围: 18 °C ~ 28 °C
	存储: −20 °C ~ 70 °C
预热时间:	满足指标1小时
相对温度 (非结露)	工作:  0 °C ~ 30 °C <80 %;
	30 °C ~ 50 °C <50 %
	存储: −20 °C ~ 70 °C <95 %
高度	工作: 2,000 m
	存储: 12,000 m
振动和冲击	符合 MIL-PRF-28800F Class 3
通道能力	模拟通道总数: 45
	电压/电阻通道: 41
	专用电流通道:  5
	数字 I/O: 8 位
	累加计数: 1
	报警输出: 6
	触发输入: 1
输入保护	50 V 所有功能，所有通道，所有量程
数学运算通道	通道数: 20
	运算功能: 和，差，乘，除，多项式指数，幂，开方，对数，最小，最大，平均值，绝对值
触发	内部，外部（触发输入），报警，远程（总线），运动，自动测试
存储	扫描数据 RAM: 带时标的读数75,000
	数据/设置文件: 20 MB
U盘	接口类型: A类
	功能: 存储器
	文件格式: FAT32
	存储容量: 32 GB
USB 接口	接口类型: B类
	级别: 仪器
	功能: 控制和数据传输
	控制命令: SCPI
LAN	功能: 控制和数据传输
	网络协: Ethernet 10/100, TCP/IP
	控制命令: SCPI
RS-232	接口: 9 针 (DE-9)
	波特率: 1200, 2400, 4800, 9600, 19200, 38400
	功能: 温度控制
尺寸	高: 150 mm
	宽: 245 mm
	深: 385 mm Weight: 6 kg (typical configuration)
	重量: 6 kg ( 典型配置)
	发货重量: 9.5 kg ( 典型配置)
符合标准	CE, CSA, IEC 61010 3rd edition
测量指标
除特别说明，准确度指标一般适用于中、低速度扫描，1 小时预热，温度环境为18℃ ~28℃。准确度指标为一年期 95% 置信度指标。
扫描速度	快: 10 通道/ 秒 ( 每通道0.1 秒)
	中: 1 通道/ 秒 ( 每通道1 秒)
	慢: 每4 秒一个通道
显示分辨率	4 ½ ~ 6 ½ 位，取决于功能和扫描速度。（参考下面温度测量功能和显示分辨率）
PRT/RTD
温度范围	-200 ℃ ~ 1200 ℃ ( 取决于传感器)
电阻范围	0 Ω ~ 4 kΩ
隔离补偿	0 Ω ~ 400 Ω, 4 线: 电流自动换向
	400 Ω ~ 4000 Ω 或3 线: none
激励电流换向(0 Ω ~ 400 Ω 范围)	快: 2 ms
	中: 250 ms
	慢: 250 ms
引线最大电阻 (4 线 Ω)	每条线2.5 % 量程， 400 Ω 和4 kΩ
PRT/RTD 电阻准确度
准确度按Ω或%读数给出，取二者较大值。基本准确度按4线给出。使用3线测量时，对通道增加0.013Ω用于补偿内部电阻失配和电压失调。对通道x01~x20,增加0.05Ω。如果环境温度在规定范围以外，用温度偏差值乘以温度系数并加在准确度指标之上。
量程	扫描速度	外置接线模块和通道1	内置接线模块	温度超出18℃~28℃
0 Ω ~ 400 Ω	慢	0.002 % 或 0.0008 Ω	0.003 % 或 0.003 Ω	0.0001 % 或 0.0008 Ω
	中	0.002 % 或 0.002 Ω	0.003 % 或 0.003 Ω	0.0001 % 或 0.0008 Ω
	快	0.002 % 或 0.005 Ω	0.003 % 或 0.006 Ω	0.0001 % 或 0.0008 Ω
400 Ω ~ 4 kΩ	慢	0.004 % 或 0.06 Ω	0.006 % 或 0.06 Ω	0.0001 % 或 0.008 Ω
	中	0.004 % 或 0.1 Ω	0.006 % 或 0.1 Ω	0.0001 % 或 0.008 Ω
	快	0.004 % 或 0.18 Ω	0.006 % 或 0.18 Ω	0.0001 % 或 0.008 Ω
PRT/RTD 温度准确度
准确度为4线，100Ω额定PRT/RTD。使用了3线测量时，对通道1增加0.039℃用于补偿内部电阻失配和电压失调。对通道x01~x20,增加0.15℃。如果环境温度在规定范围以外，用温度偏差值乘以温度系数并加在准确度指标之上。表中温度点之间可能会使用直插的公式。温度测量的范围取决于传感器及其特性。
扫描速度	温度	外置接线模块和通道1	内置接线模块	温度超出18℃~28℃
慢	−200 °C	0.002 °C	0.008 °C	0.002 °C
	0 °C	0.005 °C	0.008 °C	0.003 °C
	300 °C	0.012 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C
中	−200 °C	0.005 °C	0.008 °C	0.002 °C
	0 °C	0.005 °C	0.008 °C	0.003 °C
	300 °C	0.012 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C
快	−200 °C	0.013 °C	0.015 °C	0.002 °C
	0 °C	0.013 °C	0.015 °C	0.003 °C
	300 °C	0.014 °C	0.018 °C	0.006 °C
	600 °C	0.02 °C	0.03 °C	0.01 °C
PRT/RTD 测量特性
	温度显示分辨力
量程	慢 / 中速	快速	激励电压
0 Ω ~ 400 Ω	0.001 °C	0.01 °C	±1 mA
400 Ω ~ 4 kΩ	0.001 °C	0.01 °C	0.1 mA
热敏电阻
温度范围	−200 °C ~ 400 °C (取决于传感器)
电阻量程	0 Ω ~ 1 MΩ
热敏电阻准确度
准确度按% 测量读数+Ω 给出。基本准确度基于4 线，慢速扫描。快速和中速时，按照表中的数字增加。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在准确度指标之上。对2 线测量，通道1 增加0.02Ω 内部电阻。对通道x01~x20, 增加1.5Ω 外部引线电阻。
量程	慢速	中速	快速	温度超出18℃ ~28℃
0 Ω ~ 2.2 kΩ	0.004 % + 0.2 Ω	加 0.3 Ω	加 1 Ω	0.0005 % + 0.05 Ω
2.1 kΩ ~ 98 kΩ	0.004 % + 0.5 Ω	加 0.5 Ω	加 1.3 Ω	0.0005 % + 0.1 Ω
95 kΩ ~ 1 MΩ	0.015 % + 5 Ω	加 5 Ω	加 13 Ω	0.001 % + 2 Ω
热敏电阻温度准确度
指标为4 线测量。2 线测量按照下表增加内阻的指标。如果环境温度超出范围，指标按照每度25% 增加。指标不含传感器指标。温度范围取决于传感器。
	2.2 kΩ 热敏电阻
量程	慢速	中速	快速	2线
−40 °C	0.001 °C	0.001 °C	0.01 °C	加 0.001 °C
0 °C	0.003 °C	0.004 °C	0.01 °C	加 0.004 °C
25 °C	0.006 °C	0.011 °C	0.02 °C	加 0.016 °C
50 °C	0.008 °C	0.018 °C	0.04 °C	加 0.05 °C
100 °C	0.047 °C	0.114 °C	0.28 °C	加 0.34 °C
150 °C	0.23 °C	0.56 °C	1.34 °C	加 1.7 °C
	5 kΩ 热敏电阻
量程	慢速	中速	快速	2线
−40 °C	0.003 °C	0.004 °C	0.01 °C	加 0.001 °C
0 °C	0.002 °C	0.002 °C	0.01 °C	加 0.002 °C
25 °C	0.004 °C	0.006 °C	0.01 °C	加 0.007 °C
50 °C	0.005 °C	0.009 °C	0.02 °C	加 0.022 °C
100 °C	0.022 °C	0.052 °C	0.13 °C	加 0.16 °C
150 °C	0.096 °C	0.24 °C	0.57 °C	加 0.7 °C
	10 kΩ 热敏电阻
量程	慢速	中速	快速	2线
−40 °C	0.003 °C	0.004 °C	0.01 °C	加 0.001 °C
0 °C	0.002 °C	0.002 °C	0.01 °C	加 0.002 °C
25 °C	0.003 °C	0.004 °C	0.01 °C	加 0.004 °C
50 °C	0.005 °C	0.009 °C	0.02 °C	加 0.011 °C
100 °C	0.011 °C	0.024 °C	0.06 °C	加 0.067 °C
150 °C	0.04 °C	0.098 °C	0.24 °C	加 0.29 °C
热敏电阻测量特性
	温度显示分辨率
量程	慢 / 中速	快速	Source Current
0 Ω ~ 2.2 kΩ	0.0001 °C	0.001 °C	10 μA
2.1 kΩ ~ 98 kΩ	0.0001 °C	0.001 °C	10 μA
95 kΩ  ~ 1 MΩ	0.0001 °C	0.001 °C	1 μA
热电偶
温度范围	-200 ℃ ~ 2315 ℃ (取决于传感器)
电压范围	−15 mV ~ 100 mV
热电偶电压准确度
准确度按照±（%读数+μV）给出。基本准确度为中、慢速指标。快速指标，请按下表中的数字增加。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在准确度指标之上。
范围	通道1	通道x01~x20	快速	温度超出18℃~28℃
−15 mV ~ 100 mV	0.004 % + 4 μV	加 2 μV	加 1 μV	0.0005 % + 0.0005 mV
热电偶参考端准确度
		温度超出18℃~28℃
模块	CJC准确度
外置接线模块	0.25 °C	0.02 °C
内置接线模块	0.6 °C	0.05 °C
热电偶温度准确度
准确度为中、慢速指标。快速扫描时指标增加25%。环境温度超出规定范围，在原指标上每度增加12%。外部冷端补偿（CJC）不包括补偿准确度。表中温度点之间可能会使用内插公式。指标不含传感器指标。温度范围取决于传感器。
类型	温度	准确度
（范围）		固定 / 内部 CJC		外部 CJC
		通道1	通道x01~x20	外置接线模块	内置接线模块
K	−200 °C	0.28 °C	0.41 °C	0.76 °C	1.60 °C
−270 °C ~	0 °C	0.10 °C	0.15 °C	0.29 °C	0.62 °C
1372 °C	1000 °C	0.14 °C	0.20 °C	0.32 °C	0.64 °C
T	−200 °C	0.27 °C	0.40 °C	0.76 °C	1.60 °C
−270 °C ~	0 °C	0.10 °C	0.15 °C	0.30 °C	0.65 °C
400 °C	200 °C	0.08 °C	0.12 °C	0.23 °C	0.47 °C
	400 °C	0.08 °C	0.11 °C	0.20 °C	0.41 °C
R	0 °C	0.76 °C	1.13 °C	1.16 °C	1.28 °C
−50 °C ~	300 °C	0.42 °C	0.63 °C	0.64 °C	0.71 °C
1768 °C	1200 °C	0.33 °C	0.47 °C	0.48 °C	0.52 °C
	1600 °C	0.34 °C	0.49 °C	0.50 °C	0.54 °C
S	0 °C	0.74 °C	1.11 °C	1.14 °C	1.26 °C
−50 °C ~	300 °C	0.45 °C	0.67 °C	0.68 °C	0.76 °C
1768 °C	1200 °C	0.37 °C	0.54 °C	0.55 °C	0.60 °C
	1600 °C	0.39 °C	0.56 °C	0.57 °C	0.63 °C
J	−200 °C	0.20 °C	0.29 °C	0.65 °C	1.41 °C
−210 °C ~	0 °C	0.08 °C	0.12 °C	0.28 °C	0.61 °C
1200 °C	1000 °C	0.11 °C	0.14 °C	0.25 °C	0.53 °C
N	−200 °C	0.42 °C	0.62 °C	0.90 °C	1.69 °C
−270 °C ~	0 °C	0.15 °C	0.23 °C	0.34 °C	0.64 °C
1300 °C	500 °C	0.12 °C	0.17 °C	0.24 °C	0.44 °C
	1000 °C	0.14 °C	0.19 °C	0.26 °C	0.45 °C
E	−200 °C	0.17 °C	0.25 °C	0.64 °C	1.42 °C
−270 °C ~	0 °C	0.07 °C	0.10 °C	0.27 °C	0.61 °C
1000 °C	300 °C	0.06 °C	0.09 °C	0.21 °C	0.46 °C
	700 °C	0.08 °C	0.10 °C	0.21 °C	0.45 °C
B	300 °C	1.32 °C	1.97 °C	1.97 °C	1.97 °C
100 °C ~	600 °C	0.68 °C	1.02 °C	1.02 °C	1.02 °C
1820 °C	1200 °C	0.41 °C	0.60 °C	0.60 °C	0.60 °C
	1600 °C	0.38 °C	0.55 °C	0.55 °C	0.55 °C
C	600 °C	0.23 °C	0.33 °C	0.37 °C	0.54 °C
0 °C ~	1200 °C	0.28 °C	0.40 °C	0.45 °C	0.63 °C
2315 °C	2000 °C	0.44 °C	0.60 °C	0.66 °C	0.91 °C
D	600 °C	0.22 °C	0.32 °C	0.34 °C	0.44 °C
0 °C ~	1200 °C	0.26 °C	0.36 °C	0.39 °C	0.49 °C
2315 °C	2000 °C	0.39 °C	0.53 °C	0.56 °C	0.69 °C
G	600 °C	0.24 °C	0.36 °C	0.36 °C	0.36 °C
0 °C ~	1200 °C	0.22 °C	0.32 °C	0.32 °C	0.33 °C
2315 °C	2000 °C	0.33 °C	0.46 °C	0.46 °C	0.46 °C
L	−200 °C	0.13 °C	0.19 °C	0.45 °C	0.99 °C
−200 °C ~	0 °C	0.08 °C	0.12 °C	0.28 °C	0.62 °C
900 °C	800 °C	0.09 °C	0.12 °C	0.23 °C	0.48 °C
M	0 °C	0.11 °C	0.16 °C	0.30 °C	0.64 °C
−50 °C ~	500 °C	0.10 °C	0.15 °C	0.25 °C	0.51 °C
1410 °C	1000 °C	0.10 °C	0.14 °C	0.21 °C	0.41 °C
U	−200 °C	0.25 °C	0.37 °C	0.71 °C	1.48 °C
−200 °C ~	0 °C	0.10 °C	0.15 °C	0.30 °C	0.63 °C
600 °C	400 °C	0.08 °C	0.11 °C	0.20 °C	0.40 °C
W	600 °C	0.24 °C	0.36 °C	0.36 °C	0.36 °C
0 °C ~	1200 °C	0.22 °C	0.32 °C	0.32 °C	0.33 °C
2315 °C	2000 °C	0.33 °C	0.46 °C	0.46 °C	0.46 °C
热电偶测量特性
范围	温度显示分辨率
	慢 / 中速	快速
−270 °C ~ 2315 °C	0.01 °C	0.1 °C
直流电压
最大输入	任何量程50 V
共模抑制比	140 dB @ 50 Hz或60 Hz (1 kΩ 不平衡) ± 50 V 最大峰值
差模抑制比	55 dB @电源频率 ± 0.1 %, ± 120 % 量程峰值
A/D 线性	2 ppm 读数+ 1 ppm 量程
输入逻辑电流	30 pA @ 25 ℃
直流电压准确度
准确度按照±（%读数+%量程）给出。基本准确度为中、慢速通道指标。对通道x01~x20或快速扫描，参考下表给出的指标。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在原指标之上。
范围	通道1	通道x01~x20	快速	温度超出18℃~28℃
±100 mV	0.0037 % + 0.0035 %	加 2 μ	加 0.0008 % of range	0.0005 % + 0.0005 %
±1 V	0.0025 % + 0.0007 %	加 2 μ	加 0.0008 % of range	0.0005 % + 0.0001 %
±10 V	0.0024 % + 0.0005 %	−	加 0.0008 % of range	0.0005 % + 0.0001 %
±50 V	0.0038 % + 0.0012 %	−	加 0.0008 % of range	0.0005 % + 0.0001 %
直流电压输入特性
	分辨率		输入阻抗
量程	慢 / 中速	快速
±100 mV	0.1 μV	1 μV	10 GΩ [1]
±1 V	1 μV	10 μV	10 GΩ [1]
±10 V	10 μV	100 μV	10 GΩ [1]
±50 V	100 μV	1 mV	10 MΩ ±1 %
[1] - 输入超过 ±12 V 时将被钳位。钳位电流至3mA。.
直流电流
输入保护	0.15 A 自动恢复 PTC
直流电流准确度
准确度指标按照±（%读数+%量程）给出。基本准确度为中、慢速通道指标。当使用快速扫描，使用下表给出的指标。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在原指标之上。
量程	准确度	快速	温度超出18℃ ~28℃
±100 μA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
±1 mA	0.015 % + 0.0011 %	加 0.0008 % of range	0.002 % + 0.001 %
±10 mA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
±100 mA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
直流电流输入特性
	分辨率
量程	慢 / 中速	快速	负载电压
±100 μA	0.1 nA	1 nA	<1 mV
±1 mA	1 nA	10 nA	<1 mV
±10 mA	10 nA	100 nA	<1 mV
±100 mA	100 nA	1 μA	<1 mV
电阻
最大引线电阻（4 线Ω）	对100Ω 和1kΩ 量程，每根引线为10Ω。其它量程为1kΩ
电阻准确度
准确度按照±（% 读数+% 量程）给出。基本准确度为4 线、中/ 慢速通道指标。对2 线测量，通道1 增加0.02Ω
内部电阻。对通道x01~x20, 增加1.5Ω 外部引线电阻。使用快速扫描指标，参考下表给出的指标。如果环境温度在规定
范围以外，用温度偏离值乘以温度系数并加在原指标之上。
量程	准确度	快速	温度超出18℃ ~28℃
100 Ω	0.004 % + 0.0035 %	加 0.001 % of range	0.0001 % + 0.0005 %
1 kΩ	0.003 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
10 kΩ	0.004 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
100 kΩ	0.004 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
1 MΩ	0.006 % + 0.001 %	加 0.002 % of reading plus 0.0008 % of range	0.0005 % + 0.0002 %
10 MΩ	0.015 % + 0.001 %	加 0.002 % of reading plus 0.0008 % of range	0.001 % + 0.0004 %
100 MΩ	0.8 % + 0.01 %	加 0.01 % of range	0.05 % + 0.002 %
电阻输入特性
量程	慢 / 中速	快速	激励电流（开路电压）
100 Ω	0.1 mΩ	1 mΩ	1 mA (4 V)
1 kΩ	1 mΩ	10 mΩ	1 mA (4 V)
10 kΩ	10 mΩ	100 mΩ	100 μA (6 V)
100 kΩ	100 mΩ	1 Ω	100 μA (12 V)
1 MΩ	1 Ω	10 Ω	10 μA (12 V)
10 MΩ	10 Ω	100 Ω	1 μA (12 V)
100 MΩ	100 Ω	1 kΩ	0.1 μA (12 V)
Digital I/O
Absolute Voltage Range	–4 V ~ 30 V
Input Minimum Logic High	2.0 V
Input Maximum Logic Low	0.7 V
Output Type	open drain active low
Output Logic Low (<1 mA)	0 V ~ 0.7 V
Maximum Sink Current	50 mA
Output Resistance	47 Ω
~talizer
Absolute Voltage Range	–4 V ~ 30 V
Minimum Logic High	2.0 V
Maximum Logic Low	0.7 V
Minimum Pulse Width	50 μs
Maximum Frequency	10 kHz
Debounce Time	1.7 ms
Maximum Count	1048575 (20 bits)
Trigger
Absolute Voltage Range	–4 V ~ 30 V
Minimum Logic High	2.0 V
Maximum Logic Low	0.7 V
Minimum Pulse Width	50 μs
Maximum Latency	100 ms
Alarm Output
Absolute Voltage Range	–4 V ~ 30 V
Output Type	open drain active low
Output Logic Low (<1 mA)	0 V ~ 0.7 V
Maximum Sink Current	50 mA
Output Resistance	47 Ω
1586-2588 外置接线模块指标
最大输入	50 V
失调电压	<2 μV
3 线内部电阻不匹配	<50 mΩ
基本CJC 准确度	0.25 °C
1586-2586 内置接线模块指标
最大输入	50 V
失调电压	<2 μV
3 线内部电阻不匹配	<50 mΩ
基本CJC 准确度	0.6 °C
