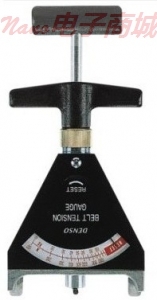

日本Denso BTG-2（95506）指针式皮带张力计

选购配件（需另购）

型号 95506 10040           10050

名称 主机 延长拉杆(可选件)   校正板(可选件)

测量范围：100-1000N（10-100kg)

表盘显示为：100-1000N

产品特点：

1） 皮带张力能正确，且简单测定

2） 使用加长杆（选件）,在狭小地方也能进行测试。

3） 采用指针式测定方式，最适合测定被遮住的地方的皮带

使用注意事项：

1. 这个皮带张力计是属计测器，在不用时，请装在专用袋子妥善保管。

2．仪器不要被摔跌，撞击，不要曲扭钩子，曲扭了就不能正常滑动，就不能够正确测试。

3. 张力明显低弱的皮带（≒100N以下）请不要测试，因为有可能导致指针的曲扭和内部齿轮的损坏。

4. 树脂材质的外壳不要碰上矿物系、石油系的油，要是碰上时，就马上擦干净，免得测定不正常。

5. 仪器内部请不要随便去分拆，调整。

6. 定期使用检测规（选件）进行精度检测。

操作方法

1. 归“0”操作 这个皮带张力计的数值表示是用指针式的，所以测定前一定要将指针归到“0”位置。 这个操作，就是把归0按钮( 中央突起小按钮)往箭头方向拨，把指针拨到刻度盘归0位置（红色部分范围）

2. 测 定

1) 紧握张力计的把手和方向盘是这个握力计的测试要领，象图3表示的那样，把钩钩在要侧的皮带上。

2) 缓缓加力 这时，内部的弹簧使皮带弯曲，如图4表示那样，这时指针就表示出皮带的张力值。

3) 为使指针稳定准确，要反复操作以上2项。

4）再次紧握住张力计，把计器从皮带上脱开。

5) 指针指向的数值就是皮带的张力值。（单位 N）
