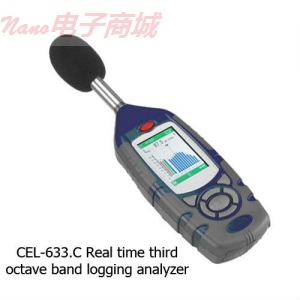

英国Casella CEL-633A1环境监测数字声级计

英国Casella CEL-632精密积分声级计

CEL-630简便易用，旨在满足工作场所和环境噪声的测量要求。该产品符合最新的声级计IEC和

ANSI国际标准。用户只需开启仪器电源就能够按照预设进行自动校准并开始测量。无论预设

测量何种参数，CEL-630都会测量所有数据，并同时进行保存，因此不会出现错误。

    CEL-630声级计采用最新的数字技术，单量程设计，因此不必调整测量范围，保证在所有噪声源下都具备高水准的性能，可用于环境和/或职业噪声频谱分析，以及数据标记、定时器和历

史数据记录等先进功能。CEL-630系列功能先进，简便易用。

    录音是CEL-630的基本功能，所有机型都能进行语音记录。用户能够在测量前后对麦克风说话来对结果进行注释，这样就不必手动记录。测量过程中能够“标记”数据，这意味着也可对异常或重要事件和音频进行记录，便于之后进行噪声源识别。如果在无人测量时使用仪器，可通过一个条件（如超过某等级一段时间）触发录音。在这种情况下，额外的数据也会与音频一起收集起来。这在噪声源转瞬即逝的情况下格外重要。

主要功能：

*环境或职业噪声监测的理想选择

*开机即运行的功能易于使用

*采用高分辨率彩色TFT显示的最新数字技术

*针对职业和环境测量进行预设置

*语音注释标注测量

*单量程最高可达140dB，无需校正量程

*数据标记、后退擦除功能和录音

*等级触发事件以便瞬态测量

*实时倍频程及1/3倍频程测量

*同时测量所有带有频率和时间加权的参数

*有1级或2级模式可选

*2GB内存能够存储1年以上的数据

*可插拔的前置放大器

*有环境户外套装可选

主要应用：

职业噪声测量：

根据ISO9612对工作场所进行噪声评估

听力保护

噪声暴露测量

确保遵守工作场所噪声法规

环境噪声测量：

边界噪声评估

噪声危害投诉

根据ISO1996、BS4142进行测量

施工注意事项

噪声测量再简单不过：循序渐进学会CEL-630！

第一步

开机

开启CEL-630后会显示电池状

态和存储容量，以及目前所选

择的测量预设。

*2GB存储能够储存1年以上的

连续数据

*自动启动上次使用时的设置

*电池使用时间长达15小时

职业噪声

同时测量工作场所的所有噪声参数

标准符合工作场所噪声法规

按SNR、HML和倍频程带方法选择听力保护测量参数

分析噪声等级的历史记录（CEL-632和CEL-633）

可达165dB的高频率麦克风（可选）

CEL-630系列旨在快捷、简单地测量工作场所的噪声。显

示的信息可以根据要求简化或者全面显示，并能够同步储

存所有测量参数，防止出现测量错误。

在使用CEL-120校准器校准仪器时，校准数据和时间会储

存并下载到Casella Insight软件，验证测量的准确性。

测量一次工作场所噪声应用便能够同时完成平均值、峰值

和倍频程带值的测量。

录音注释轻松识别测量

用户界面按钮简洁

针对PPE选择的倍频程测量

查看噪声等级的历史记录

第二步

选择测量视图数据

选择工作场所或环境视图，

或自定义。

*按照需要选择简单或全面

地显示数据

*不论查看数据与否，储存

所有参数

*从工作场所或环境视图中

选择，或自定义

第三步

校准

校准对于验证测量数据非常

重要。当CEL-120校准器放

置在麦克风上时，CEL-630

对校准信号进行识别，并进

入校准模式，随后会自动调

整到校准等级。

*自动校准

*将校准等级、时间和日期存

储到验证结果中

*可储存测量前后的校准值

环境噪声

*同时进行宽频带和频率的测量

*数据标记

*后退擦除功能

*实时频谱分析

*单量程

*触发“事件”的捕获

能够标记重要事件的数据，随后可用Insight软件删除。

达到60小时的音频文件存储，通常用于噪声源识别。储存的音频可通过

耳机在仪器上或是下载到Casella Insight软件中播放。

对于无人监测的情况，事件机型（CEL‐633）能够预设触发等级

（dB），这样额外的数据（例如Leq、Lmax）会与稍后用于分析的音频

文件储存起来，最高可达10ms间隔的数据记录。

可使用环境噪声监测套件，它能保护仪器和麦克风免受天气影响，并保

证实现长达10天的无人监测。

可标记重大噪声事件

使用CEL‐630系列收听音频文件

实时频谱分析和单量程

历史记录存储可设为2个数量级

第四步

语音注释录音

按下“play”键后即可记录音频

(声音)来对测量进行解释。

录音完成后便开始测量。

*录制声音注释来对测量进行

解释

*在测量过程中录制音频

*自动“事件”触发音频录制

第五步

开始测量

开始测量时，位于屏幕上方

和下方的状态栏变成绿色

（像交通灯一样），测量结

束时，状态栏变成红色。

在测量过程中，按“view”键

能够滚动数据。所有数据都

能够储存，所以不必多次测

量。测量结束后，数据能够

在仪器存储器中查看。

*单量程，不必调整

*彩色编码，易于读取

*屏幕上显示最重要的参数

*同步测量宽频带和频率数据

CEL-630系列机型选择

机型功能

4 种机型可供选择， 请按照您的需求查看下述机型列表

（例如CEL-632）。之后，添加代表宽频带的“A”，代表倍频程

带的“B”以及代表1/3倍频程的“C”来选择您所需的频谱分析，例

如CEL-632C。随后添加等级，“1”代表等级1，“2”代表等级2，

例如CEL-632C1代表等级1的仪器。每台仪器都配有标准套件

箱，防风罩和校准证书。

配件

CEL‐6840 标准套件箱*

196030C 高级套件箱**

CEL‐251 麦克风等级1*

CEL‐252 麦克风等级2*

CEL‐120/1 声校准器等级1**

CEL‐120/2 声校准器等级2**

PC18 通用电源

CMC51 USB下载线*

CEL‐6718 轻质三脚架

CMC73 便携式打印机套件（适用于196030套件箱）

MIC1 高频率麦克风（可达165dB）

MPA1 高频率麦克风适配器（MIC1可使用）

*包括仪器在内

*包括仪器套件在内（及CEL‐63XY/K1，其中“X”和“Y”代表仪器型号）

仪器套件

仪器套件在产品型号中增加了/K1，例如CEL‐632C1/K1。仪器套件包

括相关仪器、声级校准器（CEL‐120）、USB下载线、电池、校准证书

和高级套件箱。

Casella Insight数据管理软件

*噪音等级历史记录分析

*语音注释和事件音频回放

*直观的用户界面

*从结果中删除异常数据

*历史记录分析

*生成全面的报告

*数据按人物、地点、场所存储

*管理多种仪器和校准

1.使用tab键能够简便地在管理数据或仪器间切换

2.使用简单的树形结构管理数据，例如人员、场地等

3.能够按需要查看、分析和注解历史记录

4.按人员、过程等对数据进行分类

5.能够同时显示和分类多种参数

6.能够按需要将数据拖放到树形结构中

7.能够生成数据图表并复制到其它应用程序中

Casella Insight数据管理软件功能强大，操作简单，可对工作场所或环境噪声数据进行下载、分析和报告。CEL‐630系列通过USB连接后，Insight软件能够自动识别和下载数据。数据自动保存在数据库中，以免意外删除，并且能够在服务器上备份数据库。噪声暴露或是超等级环境噪声能够通过简单的“红绿灯”系统进行彩色编码，能够很容易地看出哪个测量参数已经超出规定等级。对于已经储存噪声等级历史记录的仪器（CEL‐632和CEL‐633），可分析储存的数据并放大图表查看具体时间。图表能够按需要制成彩图，并注释重要事件。

添加“区域”的图表可以被进一步的分析，随后区域内、外的等级能够重新进行计算，这就能够查看来自特定环境噪声源或工作场所噪声整体等级的影响，以此研究“假设”的情景，降低工作日的噪声暴露等级。

人员、地点或过程等数据能够通过简单的“树状视图”来储存和管理。数据下载后可拖放到相应的树状图位置，并且将所有数据储存在中央数据库中。用户可以选择现有模板供当地政府查看数据，也可以根据需要简单或全面地自定义、显示和生成模板，可以同时查看和生成报告来自多重危害（例如噪声和粉尘）的暴露数据。报告能够采用多种格式（如pdf、jpg或csv）保存，便于共享和查看，也可以传输给其他应用软件。创建报告时，在树状视图的适当位置轻击“右键”，报告向导会允许在点击的位置创建人员、过程等的报告。报告向导将按照需求选择报告参数，报告设置会保留用于下次使用。数据中可添加注释（测量时将出现在音频记录顶部），能够按需要

在报告中显示。

技术参数:

符合标准 IEC61672:       2002 Class 1 and 2, IEC 60651: Type 1 and 2 (1979),

IEC60804:       Type 1 and 2 (2000), ANSI S1.4: Type 1 and 2 (1983)

Filters:         IEC61260: Class 0, ANSI S1.43: (1996)

测量范围: 20-140dB RMS (143.3dB peak)

本底噪声:   19dB(A) Class 1, 25dB(A) Class 2

时间计权: F,S,I同时进行

频率计权: A, C 和 Z

频带:   11 个倍频带 16Hz-16kHz (仅B&C模式 ) 33 个倍频带12.5Hz-20kHz (C 模式)

振幅计权 (Q): 3 , 4 和 5 同时进行

擦除数据: 在积累模式下最近的10秒

定时器:   1s-24h, 定时开关: 可设6组并能重复

内存:         1GB. (当设置为1s的记录间隔可记录超过2.5 年，999组测量数据) 所有的特性均能通过Casella insight 软件获得

电池:   3x AA 碱性电池，可连续使用10-15小时 （开启背光下）

外部电源:   9-14V DC 150mA

三角架: 1/4”英制标准接口

操作湿度     5 - 90% (非凝结)

使用温度： -10 -- +50 C (Class 1) ，0 - +40 C 0 (Class 2)

大气压为 65-- 108kPa.



测量参数:



宽带: LXY, LXYmax, LXYmin, LXeq, LXpeak, Lavg, LC-LA, LXIeq,

倍频程& 1/3倍频程 ： LXY, LXeq, LXYmax.

CEL-631 和 CEL-633 模式增加存储 5x Ln 在宽带模式和倍频程模式下

Cel-632 和 CEL-633 模式增加了时间历史数据存储

能够记录一段时间的特性

(另外：CEL-633还可记录5x Ln )

X 表示频率计权 A, C Z ； Y 表示时间计权F,S,I 所有计权均同时被记录



CEL-63X 系列 - 声级计套装



主机

职业安全 2型 主机

CEL-630A2 2型 声级计

CEL-630B2 倍频程带 2型 声级计

CEL-630C2 1/3 倍频程带 2型 声级计

环境监测 2型 主机

CEL-631A2 环境监测 2型 声级计

CEL-631B2 环境监测 倍频程带 2型 声级计

CEL-631C2 环境监测 1/3 倍频程带 2型 声级计

记录型 2型 主机

CEL-632A2 记录型 2型 声级计

CEL-632B2 记录型 倍频程带 2型 声级计

CEL-632C2 记录型 1/3 倍频程带 2型 声级计

记录型 环境监测 2型 主机

CEL-633A2 记录型 环境监测 2型 声级计

CEL-633B2 记录型 环境监测 倍频程带 2型 声级计

CEL-633C2 记录型 环境监测 1/3 倍频程带 2型 声级计

职业安全 1型 主机

CEL-630A1 1型 声级计

CEL-630B1 倍频程带 1型 声级计

CEL-630C1 1/3 倍频程带 1型 声级计

环境监测 1型 主机

CEL-631A1 环境监测 1型 声级计

CEL-631B1 环境监测 倍频程带 1型 声级计

CEL-631C1 环境监测 1/3 倍频程带 1型 声级计

记录型 1型 主机

CEL-632A1 记录型 1型 声级计

CEL-632B1 记录型 倍频程带 1型 声级计

CEL-632C1 记录型 1/3 倍频程带 1型 声级计

记录型 环境监测 1型 主机

CEL-633A1 记录型 环境监测 1型 声级计

CEL-633B1 记录型 环境监测 倍频程带 1型 声级计

CEL-633C1 记录型 环境监测 1/3 倍频程带 1型 声级计

仪器包含标准套装箱子(CEL-6840), 防风罩,USB 下载线，电池和校准证书



完整仪器套装

职业安全 2型 仪器套装

CEL-630A2/K1 2型 声级计 套装

CEL-630B2/K1 2型 声级计 套装 倍频程带

CEL-630C2/K1 2型 声级计 套装 1/3倍频程带

环境监测 2型 仪器套装

CEL-631A2/K1 环境监测 2型 声级计 套装

CEL-631B2/K1 环境监测 2型 声级计 套装 倍频程带

CEL-631C2/K1 环境监测 2型 声级计 套装 1/3倍频程带

记录型 职业安全 2型 仪器套装

CEL-632A2/K1 记录型 2型 声级计 套装

CEL-632B2/K1 记录型 2型 声级计 套装 倍频程带

CEL-632C2/K1 记录型 2型 声级计 套装 1/3倍频程带

记录型 环境监测 2型 仪器套装

CEL-633A2/K1 环境监测 记录型 2型 声级计 套装

CEL-633B2/K1 环境监测 记录型 2型 声级计 套装 倍频程带

CEL-633C2/K1 环境监测 记录型 2型 声级计 套装 1/3倍频程带

职业安全 1型 仪器套装

CEL-630A1/K1 1型 声级计 套装

CEL-630B1/K1 1型 声级计 套装 倍频程带

CEL-630C1/K1 1型 声级计 套装 1/3倍频程带

环境监测 1型 仪器套装

CEL-631A1/K1 环境监测 1型 声级计 套装

CEL-631B1/K1 环境监测 1型 声级计 套装 倍频程带

CEL-631C1/K1 环境监测 1型 声级计 套装 1/3倍频程带

记录型 职业安全 1型 仪器套装

CEL-632A1/K1 记录型 1型 声级计 套装

CEL-632B1/K1 记录型 1型 声级计 套装 倍频程带

CEL-632C1/K1 记录型 1型 声级计 套装 1/3倍频程带

记录型 环境监测 1型 仪器套装

CEL-633A1/K1 环境监测 记录型 1型 声级计 套装

CEL-633B1/K1 环境监测 记录型 1型 声级计 套装 倍频程带

CEL-633C1/K1 环境监测 记录型 1型 声级计 套装 1/3倍频程带

测量套装包含相应的主机，高级工具箱 (196030C), 校准器, 防风罩USB 下载线, Insight数据管理软件，电池和校准证书



配件

CEL-120/1 校准器（1型）

CEL-120/2 校准器（2型）

CEL-6840 CEL-24X/6X0工具箱

CEL-4726 套装箱子 用于CEL-240声级计和校准器

196030C 用于CEL-6X0声级计和校准器的操作箱

CEL-6841 泡沫防风罩 用于CEL-24X/6X0

CEL-251 1 / 2'' 1型 麦克风探头

CEL-252 1 / 2'' 2型 麦克风探头

CEL-4627 承重三脚架

CEL-6718 轻型仪器三脚架（可放置于196030C）

CMC51 USB 迷你 B 转换 USB A (用于PC) 线缆

PC18 通用的12V直流电源适配器

CMC73 微型打印机，含连接线，连接到CEL- 630（可以放在196030C中）

MIC1 高量程麦克风(165dB)

MPA1 高量程麦克风适配器

CMC79 耳机

CPA33 耳机线

麦克风延长线

C6716/05 CEL- 495 5米前置放大器延长线

C6716/10 CEL- 495 10米前置放大器延长线

C6716/20 CEL- 495 20米前置放大器延长线

C6716/30 CEL- 495 30米前置放大器延长线

C6717/05 防水 CEL- 495 5米前置放大器延长线 *

C6717/10 防水 CEL- 495 10米前置放大器延长线*

C6717/20 防水 CEL- 495 20米前置放大器延长线*

C6717/30 防水 CEL- 495 30米前置放大器延长线*

(*)表示当 CEL-63X 在 CEL-6847 箱子中使用的情况下



升级价格表

CEL-63X/UPBC 升级CEL-63X B 到 C 型 (在1/1倍频程带上增加1/3 倍频程带功能)

CEL-63X/UPAC 升级CEL-63X A 到 C 型 (增加1/1倍频程带和1/3倍频程带功能)

CEL-63X/UPAB 升级CEL-63X A 到 B 型 (增加1/1倍频程带功能)

CEL-630/UP631 升级CEL-630 到 CEL-631 (相同的滤波器型号, 增加测量 Ln%)

CEL-632/UP633 升级CEL-632 到 CEL-633 (相同的滤波器型号, 增加测量 Ln%)

CEL-630/UP632 升级CEL-630 到 CEL-632 (相同的滤波器型号,增加记录功能)

CEL-630/UP633 升级CEL-630 到 CEL-633 (相同的滤波器型号, 增加记录功能和测量Ln%)

CEL-631/UP633 升级CEL-631 到 CEL-633 (相同的滤波器型号, 增加记录功能)

电源线

C6707 12 VDC 电源线 2米 扁形软线接头

C6708 12 VDC电源线 2米 鳄鱼夹型接头

C6709 12 VDC电源线 2米 点烟器形状街头

C6710 12 VDC电源线 2米 扁平头接头

C6755/2 外接电源线，从车载电池到CEL-6847箱子连接使用

环境噪声监测套装（基于CEL- 633）

CEL-6847 户外套装箱子（标配

CEL-633A1 记录型 1型环境噪声声级计

CEL-120/1 1型校准器

CEL-4627 承重三脚架和手提箱

CEL-6737 户外风雨保护系统（保护麦克风和前置放大器）

C6717/05 防水麦克风延长线（5米）

B155 20Ah充电电池组（可持续操作约10天）

CEL-16029 电池组充电组件

C6645 B155电池充电电缆



可选项：

196133B CEL-16029外接电源线

C6755/2 外接电源线，从汽车电池到6847箱子

包含可选项目的总价
