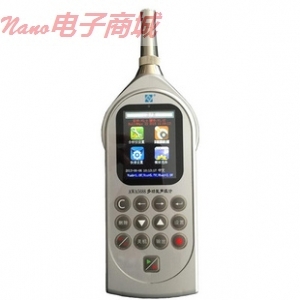

爱华AWA 5688-3型多功能声级计

  新款AWA5688型多功能声级计全面上市！它是采用数字信号处理技术的新一代噪声测量仪器，是AWA5680系列的升级产品，功耗更低，功能更强，彩屏液晶，界面友好，显示内容丰富。替代AWA6228-1统计声级计，AWA6228-2频谱声级计，AWA6228-3统计频谱声级计，AWA5680-1积分声级计，AWA5680-3统计声级计。

 新款AWA5688型多功能声级计有A、C、Z三种并行（同时）的频率计权及F、S、I三种并行（同时）的时间计权，可以同时测量多种评价指标，一档量程实现105 dB级线性范围。分析功能多，统计、积分、1/1 OCT、1/3 OCT、FFT和数字记录可以同步或异步启动。独特的快速设置功能可帮用户“一键”设好相关标准要求的分析仪模式和参数，回到测量界面按下启动即可完成一次测量。低功耗、电池与外接电源自动切换功能的设计，可以实现超长时间的持续测量。32 Mb 的FLASH RAM可靠保存测量结果，也可选配大容量SD卡。

AWA5688型多功能声级计仍采用模块化设计，用户可以根据需要选购相应的模块。特别适于环境噪声监测，可内嵌GPS定位系统（选配），测量噪声的同时，提供位置信息及测量运动速度；外置微型打印机（选配），可现场打印测量结果；外置GSM无线数据传输模块（选配），可通过SMS(短信)将测量结果发到指定的手机或计算机上。并增加了FFT分析功能，可进行频谱及总值分析。

该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

2 主要特点

2.1  105 dB的超大级线性范围，无需切换量程。

2.2  频率计权、时间计权、检波全部采用数字信号处理技术实现，同时完成A、C、Z三种频率计权、F、S、I三种时间计权等多种指标的测量。

2.3  2.6 寸彩屏显示，分辨率240×320，显示内容丰富。

2.4  快速设置：选择适用的标准或测量方法，自动设好相关标准要求的分析仪模式和参数，并关闭不需要分析功能，更方便使用和省电。

2.5  32 Mb的FLASH RAM可靠保存测量结果，并可选配SD卡大容量存贮模块。

2.6  可实时(同时)测量及显示多个指标。

2.7  汉字加图标菜单操作，使用更方便。

2.8  功能强大，可直接在仪器上查看统计分布图，累积分布图，24小时分布图，OCT频谱分布图，1/3OCT频谱分布图和FFT频谱分布图等。

2.9  液晶阳光下可读，亮度可调，方便阳光下监测。配有LED指示灯，并可在远处观查仪器工作状态。

2.10  动态条图、波形图及刻度图，更直观反映噪声变化趋势。

2.11 测点名可以由用户任意输入中英文，支持中文拼音输入。

2.12 仪器内部可保存最多256次声学校准记录。

2.13 交流输出可以接监听耳机,以便主观评价。

2.14 用户配置不同灵敏度的传声器可得到不同的测量范围。

2.15 内部可嵌GPS定位系统，测量噪声的同时还可以获得准确的位置信息及运动速度（选配）。

2.16 内部可嵌蓝牙模块，可无线打印测量结果或通过手机操作仪器（选配）。

2.17 外接微型打印机，可现场打印测量结果。

2.18 外接GSM无线数据传输模块，测量结果可及时通过SMS发到指定的手机或计算机（选配）。

2.19 外接太阳能电池模块，可在野外超长时间工作（选配）。

2.20大容量存贮（选配），SD卡（最大32GB）。

2.21  USB接口：符合USB1.1标准，兼容USB2.0标准。

2.22  电源切换：电池和外接电源同时供电，外接电源电压4.3V～6.5V时，电池被切断，全由外接电源供电。外接电源电压很低或拔掉时，仪器自动切为电池供电，过程中仪器不会停机。

2.23  启动方式：按键、超限、定时、等间隔。

2.24  测量时间：1秒到99小时，任意设定。

2.25  自动开/关机：可定时自动开关机。

3 主要性能指标

3.1  传声器组合：Φ12.7mm（1/2″）预极化测试电容传声器+AWA14602型前置级，

    标配灵敏度级：-40 dB

(以1V/Pa为参考0dB)。

3.2  线性测量范围：

     28dBA～133dBA；33dBC～133dBC；

     40dBZ～133dBZ；66dBLCPeak～136dBLCPeak

3.3  频率范围：20Hz～12.5kHz。

3.4  A/D位数：24位

3.5  采样频率：48 kHz

3.6  本机电噪声：小于A计权3 μV、C计权4 μV、Z计权5 μV（不含前置级，用50Ω电阻直接短路）。

3.7  测量上限：由所配传声器灵敏度决定。可按“93-传声器灵敏度级”进行估算。

3.8  级线性范围：105dB（A计权）

3.9  时间计权：并行（同时）F﹑S﹑I

3.10  频率计权：并行（同时）A、C、Z

3.11 检波特性：真有效值数字检波

3.12 声级计类型：X类声级计

3.13 执行标准：GB/T3785-2010 2型，IEC61672：2013 2级, GB/T 3241-2010 2级,IEC 61260：2014 Class 2, GB/T 15952-2010,IEC 61252:2002。

3.14 显示器：2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光亮度可自动调节或手动46级调节。

  注：关背光时屏幕不显示。

3.15 主要显示内容：可实时测量及显示多个测量指标、统计分布图、24小时列表值、OCT频谱值、1/3OCT频谱值及FFT频谱分布图等。

3.16 主要测量功能：积分测量功能、统计分析功能（内含24小时自动监测功能）、个人声暴露测量、1/1 OCT分析功能、1/3 OCT分析功能、记录功能、FFT分析功能、录音功能（需选配SD卡）。

3.17 主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等

注：x为A，C，Z，y为F,S,I，N为1～99

LCpeak测量下限为测量上限减70dB。

3.18 数据存贮：3300组带分布图的单统计分析结果，2600组带分布图的双统计分析结果（标配32 Mb FLASH RAM）。

3.19 输出接口：AC（交流）、DC（直流），RS-232C至计算机或微型打印机，USB接口。

1) 交流输出：输出信号幅度可在交流、1kHz和关闭中选择，输出可接8Ω监听耳机，输出功率：150mW，谐波失真小于0.1%。

2) 直流输出：可选择输出A、C、Z三种频率计权、F、S、I三种时间计权组合的瞬时声压级，输出比例：15.5mV/dB。100dB时输出电压为1.55V（灵敏度级：-37.0dB），最大输出电压2.1V。

3) RS232接口：接至计算机可实时输出A、C、Z三种频率计权、F、S、I三种时间计权的瞬时声压级，1秒最大声压级，1秒积分声压级，已保存的测量结果。接至AH40微型打印机可打印出测量结果及相关图表。

4) USB接口：符合USB1.1标准，兼容USB2.0标准。

3.20 日历时钟：每月误差小于1分钟，可GPS授时、校时，内置后备电池。

3.21 电源：4节LR6（5号）碱性电池或4.V5～6V的外接电源。



3.22 测量界面的工作电流如下表所示：

分析仪	对比度	背光	工作电流
统计功能	25	开	<70 mA
		关	<50 mA
积分功能	25	开	<70 mA
		关	<60 mA
OCT或FFT	25	开	<90 mA
		关	<70 mA

测试条件：5V外接电源

如选配了GPS时，工作时电流增加约60mA左右。

打开蓝牙设备，工作电流会增加约15mA左右。

3.23 电源切换：电池和外接电源同时供电，外接电源电压4.3V～6.5V时，电池被切断，全由外接电源供电；外接电源电压很低时，仪器自动切为电池供电，过程中不改变仪器工作状态。

3.24 统计分析功能：可以任选频率计权及时间计权，采样速率为47次/秒。

3.25 测量时间：手动，1s到99小时任意设置或分档设置。

3.26 工作温度：-10℃～50℃

3.27 相对湿度：20%～90%

3.28 外形尺寸（mm）：260×80×30

3.29 GPS定位功能（选配）：测量经度、纬度、海拔、运动速度，并可与噪声测量结果一同记录。还可利用GPS定位信息测量运动方向、两点直线距离。

1) 接收器类型：16通道

2) 更新速率：1Hz

3) 定位精度：2.5m

4) 启动时间:热启动<3.5秒

温启动  33秒

冷启动  34秒

5) 接收灵敏度:

跟踪        -158dBm

捕获        -148dBm

冷启动      -142dBm

6) 授时精度：50ns

7) 运行限制：海拔高度   <18000m

速度        <515m/s

3.30 倍频程频谱分析功能（选配）

滤波器类型：并行(实时)倍频程，G=103/10

    符合标准：GB/T 3785-2010 2级、GB/T 3241-2010 2级,IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。

    滤波器中心频率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。

    时间计权：F及S。

    实时分析：同时完成所有中心频率及A计权，C计权，Z计权。

主要测量界面：列表界面、图形界面、醒目界面和室内界面。列表界面和图形界面可以同时显示9个中心频率的频带声级压以及A、C和Z计权声压级。室内界面可以同时显示31.5 Hz～500 Hz 5个中心频率的频带声压级和A计权声压级。

级线性范围：90dB以上。

主要测量指标：频带瞬时声压级(Lp)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(Leq,T)、NR。

3.30 1/3倍频程频谱分析功能（选配）

滤波器类型：并行(实时)倍频程，G=103/10。

    符合标准：GB/T 3785-2010 2级、GB/T 3241-2010 2级，IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。

滤波器中心频率：20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz。

    时间计权：F及S。

    实时分析：同时完成所有中心频率及A计权，C计权，Z计权、用户自定义频率计权。

主要测量界面：列表界面、图形界面和醒目界面。列表界面和图形界面可以显示29个中心频率的频带声级压以及A、B、C、D、Z、T、U计权声压级。

级线性范围：90dB以上。

主要测量指标：频带瞬时声压级(Lp)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(Leq,T)。

3.31 FFT分析功能（选配）

FFT分析前的预计权：A，C，Z计权

时间计权：F、S可选。

符合标准：GB/T 3785-2010 2级，IEC 61672：2002 Class 2。

    FFT分析线数：2048线。

    采样频率：32kHz、16kHz、8kHz、4kHz、2kHz。

分析频率上限：13750.0Hz、6875.0Hz、3437.5Hz、1718.8Hz、859.4Hz。

每线带宽：15.625Hz、7.8125Hz、3.9062Hz、1.9531Hz、0.9765Hz。

窗函数：平顶窗、布氏窗、汉宁窗、矩形窗可选。

主要显示界面：列表界面、图形界面。

主要测量指标：每根谱线下的快时间计权瞬时值、慢时间计权瞬时值、谱线下的最大声压级(Max)、谱线下的最小声压级(Min)、谱线下的等效连续声压级(Leq,T)，测量经历时间(Tm)。

3.32 个人声暴露计（选配）

   符合标准：GB/T 15952-2010,IEC 61252:2002，GB/T 3785-2010 2级，IEC 61672：2013 Class 2。

级线性范围：90dB以上。

测量内容：TWA、LAVG、DOSE、Lex,8h

   交换率：3、4、5、6可选

   门限值：40dB～90dB可选

   标准限值：70dB～90dB可选
