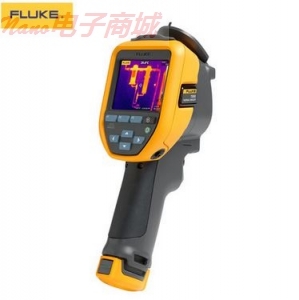

FLUKE TIS50红外热像仪



通过高质量图像进行高级检修

图像质量超过了 220x165 的 RESNET 分辨率标准

固定焦距、单手对准即拍技术

轻松查看细节（D:S 为 353:1）

较先前技术显示更多细节，利用画中画功能更快速地进行分析，能够以 5 种不同的预设水平进行融合 - IR-Fusion® 技术

与 3.0 英寸 LCD 屏幕相比，使用 3.5 英寸 320x240 LCD 屏幕进行检查可获得多出 33% 的查看面积

避免意外功率损耗 – 可更换的智能电池，配备一个 LED 充电量指示器

内置激光指针，可轻松地查明问题



随时随地安全存储并管理您的图像

利用 WiFi 上传到 Fluke Cloud™¹存储系统

使用语音附注在现场为重要细节添加说明

利用 Fluke Cloud 存储系统³免费存储

配备内置 4GB 存储卡和 4 GB 微型 SD 卡，可存储数千张图像



通过 Fluke Connect® 节省时间并提高现场生产力

通过 Fluke Connect¹与团队成员实时分享图像

节省时间，不必返回办公室创建报告，现在您可从作业现场创建报告并通过电子邮件发送

在一个报告中包含多种测量类型，包括电气、机械、振动、温度和热视图

简单、易用的定焦技术

图像质量 – 220x165 分辨率（36300 像素）

D：S（距离与光点尺寸比）为 353:1

温度测量范围 -20 °C 至 450 °C（–4 °F 至 842 °F）

通过专有的 IR-Fusion® 融合和 PIP 模式快速找出问题 – 捕捉所需细节以分析问题并清楚识别所在位置

3.5 英寸，320x240 LCD

5 兆像素工业性能数字照相机

智能电池系统 – 带有 5 格 LED 电量水平显示的锂离子智能电池

通过电子邮件及 Fluke Connect® 实时共享图像

存储数千张图像 – 4 GB 内存和 4 GB 微型 SD 卡

主要特性
IFOV（空间分辨率）	2.8 mRad
探测器分辨率	220x165
视场角	35.7 ° x 26.8 °
距离与光点尺寸比	353:1
无线连接	有
兼容 Fluke Connect® 应用程序	是（如有提供）
IR-Fusion® 技术
AutoBlend™ 模式	5 个预设值（0%、25%、50%、75%、100%）
画中画 (PIP)	5 个预设值（0%、25%、50%、75%、100%）
对焦系统	固定焦距，最小焦距 0.45 m (1.5 ft)
加固显示屏	3.5 英寸（横向）320 x 240 LCD
适用于单手使用的舒适耐用设计	有
热敏度 (NETD)	30 °C 目标温度时，≤ 0.08 °C (80 mK)
温度测量范围（-10°C 以下未校准）	-20 °C 至 +450 °C（-4 °F 至 842 °F）
水平和跨度	顺畅的自动和手动缩放
在手动与自动模式之间快速自动切换	有
手动模式下的快速自动重新调节	有
最小跨度（手动模式下）	2.5 °C
最小跨度（自动模式下）	5 °C
内置数字照相机（可见光）	5 MP
帧频	9 Hz
激光指针	有
数据存储和图像捕捉
扩展的 SD 存储系统	内置 4GB 存储卡和 4GB 可插拔微型 SD 卡
图像捕捉、查看、保存机制	单手图像捕捉、查看和保存功能
图像文件格式	非辐射测量 (.bmp) 或 (.jpeg) 或全辐射测量 (.is2)； 非辐射测量（.bmp、.jpg）文件无需使用分析软件
即刻上传	使用 Wifi 连接即刻将捕获的图像上传到 Fluke Connect 服务器
内存查看	缩略图查看
软件	SmartView® 软件 - 全面分析和报告软件及 Fluke Connect®（如有提供）
使用 SmartView® 软件导出文件的格式	BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 及 TIFF
语音附注	是，蓝牙耳机（单独出售）
IR-PhotoNotes™	是（1 个图像）
标准视频录制	-
辐射测量法视频录制	-
视频文件格式	-
流化视频（远程显示）	-
电池
电池（可现场更换、可充电）	一块锂离子智能充电电池，通过五格 LED 显示来指示电量水平
电池使用时间	4 小时以上
电池充电时间	2.5 小时完全充电
电池充电系统	在热像仪内充电（可选的外置充电器单独出售）
交流电工作	通过随附电源（100 VAC 至 240 VAC，50/60 Hz）使用交流电工作
温度测量
精度	±2 °C 或 2% （在标称温度 25 °C 下，取较大数值）
屏显发射率校正	是（数值和表格）
屏显反射背景温度补偿	有
屏显传输校正	有
调色板
标准调色板	8：铁红色、蓝红色、高对比度、琥珀色、反相琥珀色、液态金属色、灰阶、反相灰阶
Ultra Contrast™ 调色板	-
通用技术指标
颜色报警（温度报警）	高温、低温、等温线
红外光谱带	7.5 μm 至 14 μm
操作温度	-10 °C 至 +50 °C（14 °F 至 122 °F）
存放温度	-20 °C 至 +50 °C（-4 °F 至 122 °F）
相对湿度	10% 至 95%，非冷凝
中心点温度测量	有
点温度	有
用户可定义点标记	2
中间框	可扩展/收缩的测量框具有 MIN-MAX-AVG（低-高-中）三档温度
安全标准	EN 61010-1：非 CAT、污染等级 2、EN 60825-1：2 类、EN 60529、EN 62133（锂电池）
电磁兼容性	EN 61326-1:2006、EN 55011： A 类、EN 61000-4-2、EN 61000-4-3
C Tick	IEC/EN 61326-1
US FCC	EN61326-1、FCC 第 5 部分、EN 55011 A 类、EN 61000-4-2、EN 61000-4-3
振动与冲击	2G、IEC 68-2-6 和 25G、IEC 68-2-29
掉落	可承受 2 米（6.5 英尺）的掉落冲击
尺寸（高 x 宽 x 长）	26.7 x 10.1 x 14.5 cm (10.5 x 4.0 x 5.7 in)
重量（含电池）	固定焦距 .72 kg (1.6 lb)、手动对焦 .77 kg (1.7 lb)
壳体防护等级	IP54（防尘封口保护，全方位防水）
保修期	两年（标准），也可延长保修
建议的校准周期	两年（假定正常操作和老化）
支持的语言	捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、朝鲜语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语
