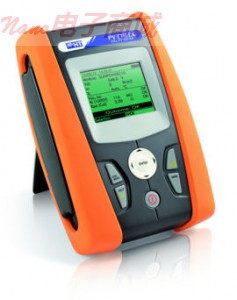

HT PVCHECK太阳能系统安全测试仪

PVCHECK太阳能系统安全测试仪

多功能的测试仪器PVCHECK是遵循IEC/EN62446的标准,提供对光伏发电系统进行电气安全(直流侧)和控制功能测试的仪器.这是HT的工程师专门为光伏发电系统的快速检测而开发的强大工具,它将成为光伏电站安装测试维护的得力助手.可以帮助电站工程技术人员快速检测光伏电站的安全组件(串)功能发电效能,为光伏电站的运行提供帮助.

功能

光伏安装安全测试

与200mA的保护导体连续性测试

绝缘测试测试电压为250，500，1000VDC

直流电压,直流电流,直流电源

太阳能照射[W/M2]引用单元格

PT1000探头通过环境和模块温度

SOLAR-02：远程辐照度和温度测量单元（射频连接器）。

光伏电站参数记录（直流侧）具有可编程IP（5秒 - 60分钟）

使用PDC补偿比，根据环境和模块温度

使用的关系，以最大限度地提高DC效率

结果OK / NO

检查光伏组串的工作

测量开路电压高达1000V DC

测量短路电流可达10A DC

PT1000传感器测量温度，自动或通过

太阳辐射的测量与参考单元[W/M2]

机械测斜仪，用于检测太阳辐射的入射角

比较标准条件（STC 1000 W/M2，25°C）

测试结果：OK / NO

数据库管理多达30种的光伏模块

内部存储器数据保存

光学/ USB接口用于连接PC

在线显示帮助

标准

KITGSC4：设置4条电缆+ 4鳄鱼夹

KITPCMC3：设置2个多接触线MC3连接器

KITPCMC4 2：设置多一根线联系MC4连接器

HT4004：标准钳DC电流可达100A

TOPVIEW2006：Windows软件+光/ USB电缆C2006

BORSA2051：软携包

用户手册，CD-ROM上

快速参考指南

ISO9000校准证书

可选

SOLAR-02：远程单位照度/温度

辐射测量HT304N：参考电池

PT300N：PT1000电池温度测量探头

M304：机械式测斜仪

SP-0400：带颈部采用仪表

标准

EMC 2004/108/CE指令,CE MARK,IEC / EN 61010-032,IEC / EN 61010-1,IEC/EN61557-1

IEC/EN61557-2,IEC/EN61557-4,IEC/EN62446,LVD 2006/95/CE指令
