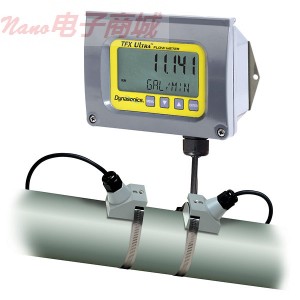

DYNASONICS DTTN-020-N-000-N超声波流量传感器2“ANSI和更大的管道，8至420 GPM（30〜1590 LPM）

DYNASONICS DTTN-020-N-000-N超声波流量传感器2“ANSI和更大的管道，8至420 GPM（30〜1590 LPM）

无需关机安装或维修过程中因夹紧传感器设计

双向流量测量系统

大型，易于阅读的数字显示

率和总的背光显示屏

4至20 mA输出

RS-485网络连接

远程累加器复位

0到1000 Hz的频率脉冲和双报警输出

包括USB编程端口与软件

坚固耐用，铝合金外壳，确保在恶劣的环境中，使用寿命长

积算器选项包括正向，反向，总净额

用于测量洁净的液体，以及那些与少量的固体悬浮物或曝气

超声波流量计钳到外面的管道，不接触内部液体。该技术具有先天的优势，在备用设备，包括安装成本低，无压头损失，无可动部件，不用拆除部件即能维护和替换，没有流体兼容性问题，和一个大型的，双向的测量范围，以确保可靠的读数，即使在非常低和高流量率下。流量计可以用于各种各样的结构--选择一个仪表来满足你的使用要求。

产品规格
产品类型	超声波流量计
最大流量（LPM）	1590
最大流量（GPM）	420
准确性	读数的±1％或±0.01英尺/秒（0.003米/秒），以较高者为准
接液材料	IP67级建设; CPVC的Ultem®，锦纶帘子布的抓地力，PVC电缆护套
材料（外壳）	IP65施工;粉末涂层的铝，不锈钢，聚氨基甲酸酯，聚碳酸酯，镀镍钢板的安装支架
最高工作温度（ºF）	250
最高工作温度（°C）	121
产量	4至20 mA和RS-485网络连接
管道尺寸	2“ANSI和更大
范围	双向大于40英尺/秒（12米/秒）
流体类型	最干净的液体或含有少量的悬浮固体或气泡的液体
防护等级	I类。1，C和D组T5本安防爆IA; CSA C22.2张数的142和157，UL 913和916
符合CE认证	是
工作温度	-40至185°F（-40至85°C）
显示	双行液晶显示，LED背光;顶行0.7英寸（18毫米）H，7段;钮行0.35英寸（10毫米）H
品牌	迪纳声
使	TFX ULTRA
模型	DTTN-020-N-000-N
功率	96至264 VAC，47到63赫兹，最大17 VA
出厂编号	DTTN-020-N-000-N

Ultrasonic Flow Transducer for 2" ANSI and Larger Pipe, 8 to 420 GPM (30 to 1590 LPM)

No need to shut down the process for installation or maintenance due to clamp-on sensor design

Bidirectional flow measurement system

Large, easy-to-read digital display

Rate and total backlit display

4 to 20 mA output

RS-485 Modbus network connection

Remote totalizer reset

0 to 1000 Hz rate pulse and dual alarm output

USB programming port with software included

Rugged, aluminum enclosure ensures a long service life in harsh environments

Totalizer options include forward, reverse, and net total

Use to measure clean liquids as well as those with small amounts of suspended solids or aeration

Ultrasonic flowmeters clamp onto the outside of pipes and do not contact the internal liquid. The technology has inherent advantages over alternate devices including low-cost installation, no pressure head loss, no moving parts to maintain or replace, no fluid compatibility issue, and a large, bidirectional measuring range that ensures reliable readings even at very low and high flow rates. Flowmeters are available in a variety of configurations—select a meter with features suitable to meet your particular application requirements.

Specifications
Product Type	Ultrasonic Flowmeters
Max flow rate (LPM)	1590
Max flow rate (GPM)	420
Accuracy	卤1% of reading or 卤0.01 ft/sec (0.003 m/s), whichever is greater
Wetted materials	IP67-rated construction; CPVC, Ultem庐, nylon cord grip, PVC cable jacket
Material (Housing)	IP65 construction; powder-coated aluminum, polycarbonate, stainless steel, polyurethane, nickel-plated steel mounting brackets
Max operating temperature (潞 F)	250
Max operating temperature (潞 C)	121
Output	4 to 20 mA and RS-485 Modbus network connection
Pipe size	2" ANSI & Larger
Range	Bidirectional to greater than 40 ft/sec (12 m/s)
Fluid Type	Most clean liquids or liquids containing small amounts of suspended solids or gas bubbles
Enclosure rating	Class I Div. 1, Groups C & D T5 Intrinsically Safe Ex ia; CSA C22.2 No.s 142 & 157; UL 913 & 916
CE Compliance	Yes
Operating temperature	-40 to 185 掳F (-40 to 85掳 C)
Display	Two-line LCD, LED backlight; top row 0.7 in. (18 mm) H, 7 segment ; botton row 0.35 in (9 mm) H
Brand	DYNASONICS
Make	TFX ULTRA
Model	DTTN-020-N-000-N
Power	96 to 264 VAC, 47 to 63 Hz at 17 VA max
Manufacturer number	DTTN-020-N-000-N
