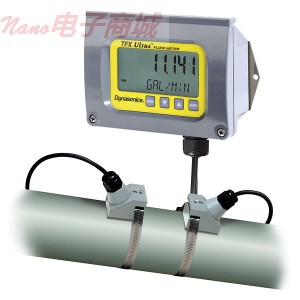

DYNASONICS DTTSDP-020-N-000超声波流量传感器为1/2“ANSI管，2至38 GPM（8至144 LPM）
夹式传感器的设计无需关机的过程中进行安装或维护
双向流量测量系统
大型，易于阅读的数字显示
率和总背光显示屏
4至20 mA输出
RS-485的Modbus网络连接
远程累加器复位
0到1000 Hz的频率脉冲和双报警输出
包括软件USB编程端口
坚固耐用，在恶劣环境铝合金外壳保证了较长的使用寿命
积算器选项包括前进，后退和总净值
用于测量洁净的液体，以及那些与少量悬浮固体或通气
超声波流量计夹在管道的外侧，不接触内部的液体。该技术具有在交替的设备，包括低成本的安装，无需压头损失，没有移动部件，以维持或替换，没有流体相容性的问题，即使在非常低的和高的流动可确保可靠的读数大，双向测量范围内在优势率。流量计可在多种配置选择，选择一个适当的仪表，以满足特定应用需求的功能。
|
产品规格 |
|
|
产品类型 |
超声波流量计 |
|
最大流量（LPM） |
144 |
|
最大流量（GPM） |
38 |
|
准确性 |
读数的±1％或±0.01英尺/秒（0.003米/秒），以较高者为准 |
|
接液材料 |
IP67级建设; CPVC的Ultem®，锦纶帘子布的抓地力，PVC电缆护套 |
|
材料（外壳） |
IP65施工;粉末涂层的铝，不锈钢，聚氨基甲酸酯，聚碳酸酯，镀镍钢板的安装支架 |
|
最高工作温度（ºF） |
250 |
|
最高工作温度（°C） |
121 |
|
输出 |
4至20 mA和RS-485网络连接 |
|
管道尺寸 |
1/2“的ANSI |
|
范围 |
双向大于40英尺/秒（12米/秒） |
|
流体类型 |
最干净的液体或含有少量的悬浮固体或气泡的液体 |
|
防护等级 |
I类。1，C和D组T5本安防爆IA; CSA C22.2张数的142和157，UL 913和916 |
|
符合CE认证 |
是 |
|
工作温度 |
-40至185°F（-40至85°C） |
|
显示 |
双行液晶显示，LED背光;顶行0.7英寸（18毫米）H，7段;钮行0.35英寸（10毫米）H |
|
品牌 |
DYNASONICS |
|
商标 |
TFX ULTRA |
|
型号 |
DTTSDP-020-N-000 |
|
功率 |
96至264 VAC，47到63赫兹，最大17 VA |
|
出厂编号 |
DTTSDP-020-N-000 |
Ultrasonic Flow Transducer for 1/2" ANSI Pipe, 2 to 38 GPM (8 to 144 LPM)
No need to shut down the process for installation or maintenance due to clamp-on sensor design
Bidirectional flow measurement system
Large, easy-to-read digital display
Rate and total backlit display
4 to 20 mA output
RS-485 Modbus network connection
Remote totalizer reset
0 to 1000 Hz rate pulse and dual alarm output
USB programming port with software included
Rugged, aluminum enclosure ensures a long service life in harsh environments
Totalizer options include forward, reverse, and net total
Use to measure clean liquids as well as those with small amounts of suspended solids or aeration
Ultrasonic flowmeters clamp onto the outside of pipes and do not contact the internal liquid. The technology has inherent advantages over alternate devices including low-cost installation, no pressure head loss, no moving parts to maintain or replace, no fluid compatibility issue, and a large, bidirectional measuring range that ensures reliable readings even at very low and high flow rates. Flowmeters are available in a variety of configurations—select a meter with features suitable to meet your particular application requirements.
|
Specifications |
|
|
Product Type |
Ultrasonic Flowmeters |
|
Max flow rate (LPM) |
144 |
|
Max flow rate (GPM) |
38 |
|
Accuracy |
±1% of reading or ±0.01 ft/sec (0.003 m/s), whichever is greater |
|
Wetted materials |
IP67-rated construction; CPVC, Ultem®, nylon cord grip, PVC cable jacket |
|
Material (Housing) |
IP65 construction; powder-coated aluminum, polycarbonate, stainless
steel, polyurethane, nickel-plated steel mounting brackets |
|
Max operating temperature (º F) |
250 |
|
Max operating temperature (º C) |
121 |
|
Output |
4 to 20 mA and RS-485 Modbus network connection |
|
Pipe size |
1/2" ANSI |
|
Range |
Bidirectional to greater than 40 ft/sec (12 m/s) |
|
Fluid Type |
Most clean liquids or liquids containing small amounts of suspended
solids or gas bubbles |
|
Enclosure rating |
Class I Div. 1, Groups C & D T5 Intrinsically Safe Ex ia; CSA C22.2
No.s 142 & 157; UL 913 & 916 |
|
CE Compliance |
Yes |
|
Operating temperature |
-40 to 185 °F (-40 to 85° C) |
|
Display |
Two-line LCD, LED backlight; top row 0.7 in. (18 mm) H, 7 segment ;
botton row 0.35 in (9 mm) H |
|
Brand |
DYNASONICS |
|
Make |
TFX ULTRA |
|
Model |
DTTSDP-020-N-000 |
|
Power |
96 to 264 VAC, 47 to 63 Hz at 17 VA max |
|
Manufacturer number |
DTTSDP-020-N-000 |
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||
