优异的功率准确度和宽频率范围

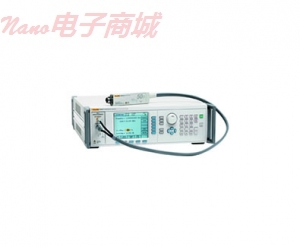

Fluke 9640A射频参考信号源是高准确度功率、宽动态电平范围和宽频率范围的完美组合。它可提供0.05dB的功率准确度，154dB的动态范围，4 GHz的频率范围，可以用来校准各种射频测量仪器。该信号源专门针对那些需要高电平准确度和动态范围组合的计量校准应用而设计。9640A-LPN 可以提供在10KHz 偏移时 -144dBc的低相位噪声，提供了目前射频信号源相位噪声的最高性能水平。
精密有源信号将失配误差最小化
坚固、精密的有源信号头直接将 9040A的信号传输至被测仪器，使损耗、噪声和失配误差达到最小，并保证了低电平信号的完整性。测量头可在154 dB的动态范围内维持信号精度和噪声抗扰性，最低电平可达-130 dBm。
通过在有源信号头内集成信号电平测量和衰减功能，9640A无需配用分立的、难以实现自动化的步进衰减器，简化了自动操作，并降低了维护成本。也无需外部功率计和敏感器来标定不同频率和电平下的输出。
9640A-STD提供有一个50 W的信号头，9640A-STD/75还额外增加一个75 W的信号头。主机和有源信号头是作为一个系统一起进行校准的。
操作简便，适合校准
9640A前面板配备了专用的功能键、内容相关的软键，以及明亮、易于读取的彩色显示屏，使其非常易于学习和操作。输出电平可以被设置为功率（W或dBm）、电压（RMS或峰－峰值），并采用熟悉的乘数和指数形式。用户可以方便地在电压、功率和dBm单位之间进行切换，不会丢失输入值或损失准确度。
针对工作中的典型应用而设计的用户界面，简化了常见的校准过程，例如频谱分析仪、功率计和接收机。偏移、步进、相对值和误差模式使得技术员和计量人员工作起来快捷、准确和高效，适于建立熟练的校准程序，并很容易判定被测仪器的性能和容差。
无线电校准实验室的基本设备
9640A可以替代射频校准过程中常用的电平发生器、功率计和功率传感器、信号发生器。以简便易用的单台仪器提供了所需的信号范围和准确度。可以用来校准频谱分析仪、调制度分析仪、功率计、频率计、射频毫伏表、选频表、高频示波器、EMI接收机和射频衰减器等无线电测试仪器。您需要的仪器更少，简化了校准过程，并最终节省时间和资源。
为了节省更多时间，可以利用MET/ CAL?校准管理软件实现9640A的自动化。MET/CAL 软件提供了一套完备的、经济的和可开发的解决方案，已经成为校准过程自动化和校准实验室管理的行业标准。
|
频率范围 |
10
Hz ~ 4 GHz |
|||||||
|
频率分辨力 |
<
100 MHz：0.001 Hz；> 100 MHz：11 位数字 |
|||||||
|
频率准确度 |
0.04
ppm |
|||||||
|
扫频 |
10
Hz ~ 4 GHz，线性或对数，分辨力：0.1Hz |
|||||||
|
外部参考输入 |
1
MHz ~ 20 MHz；1 MHz步进，± 30 ppm |
|||||||
|
频率参考输出 |
1
MHz 或 10 MHz，用户可选 |
|||||||
|
幅度范围 |
至50Ω阻抗：-130 dBm ~ +24 dBm (0.2 μV ~ 10 V
pk-pk) |
|||||||
|
至75Ω阻抗：-136 dBm ~ +18 dBm (0.13 μV ~
6.3Vpk-pk) |
||||||||
|
幅值分辨力 |
0.001dB |
|||||||
|
绝对电平准确度 |
100
kHz ~ 125MHz： |
4GHz： |
||||||
|
SSB相位噪声 |
使用内部频率参考，（dBc/Hz） |
|||||||
|
|
频率 |
频率偏移 |
||||||
|
10Hz |
100Hz |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
||
|
|
1GHz |
— |
— |
-97(-102) |
-118(-112) |
-118(-112) |
-124(-130) |
-142(-144) |
|
|
10MHz |
-104(-108) |
-129(-139) |
-148(-155) |
-151(-155) |
-153(-157) |
-155(-157) |
-155(-160) |
|
125MHz |
-92(-95) |
-117(-124) |
-140(-145) |
-144(-149) |
-147(-152) |
-153(-154) |
-153(-156) |
|
|
250MHz |
-86(-90) |
-112(-118) |
-135(-140) |
-141(-146) |
-142(-149) |
-152(-155) |
-153(-155) |
|
|
500MHz |
-80(-85) |
-107(-112) |
-130(-136) |
-138(-143) |
-139(-144) |
-151(-154) |
-153(-154) |
|
|
1GHz |
-74(-78) |
-101(-106) |
-125(-130) |
-134(-138) |
-134(-138) |
-148(-152) |
-151(-153) |
|
|
2GHz |
-68(-71) |
-95(-100) |
-119(-126) |
-129(-133) |
-128(-133) |
-145(-149) |
-150(-152) |
|
|
4GHz |
-62(-68) |
-69(-96) |
-114(-120) |
-124(-128) |
-122(-128) |
-141(-146) |
-149(-151) |
|
|
输出阻抗 |
50
Ω，精密N型连接器(可选75 Ω有源信号头) |
|||||||
|
电压驻波比VSWR |
≤500MHz：≤1.1；≤1GHz：≤ 1.2 ；≤3GHz：≤ 1.3 |
|||||||
|
频谱纯度 |
谐波 ≤-60 dBc，非谐波 ≤-75 dBc， > 3 kHz 偏移 |
|||||||
|
内部调制 |
AM：正弦波和三角波。FM：仅正弦波 |
|||||||
|
AM调制频率 |
20
Hz ~ 220 kHz：5位数字；准确度:± 1个字 |
|||||||
|
AM调制深度 |
0.1%
～ 99 %，准确度：设置值的 0.75%（典型值） |
|||||||
|
AM THD |
≤-50
dB（典型值） |
|||||||
|
FM和PM调制频率 |
20
Hz ~ 300 kHz：5位数字，准确度：± 1个字 |
|||||||
|
FM调频频偏 |
10
Hz ~ 750 kHz，准确度：0.25%（典型值） |
|||||||
|
FM THD |
≤-65
dB，FM调制频率 ：1kHz（典型值） |
|||||||
|
温度 |
工作： |
|||||||
|
校准周期 |
所有的技术指标均是1年校准周期，工厂校准温度： |
|||||||
|
标准接口 |
IEEE488.2
(GPIB) |
|||||||
|
尺寸（宽×高×深） |
433×146× |
|||||||
|
重量 |
|
|||||||
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
