RD-80 撞击式雨滴谱仪

RD-80撞击式雨滴谱仪是一个能在线连续测量雨滴大小的分布的装置。传感器和处理器相连，传感器暴露在雨中，当有雨滴降落冲击到它敏感的表面时，它就会产生电脉冲。脉冲的振幅和降雨直径有固定的关系。在处理器中，脉冲被划分为127个直径等级。处理器传递数据，以一个合适的格式记录在文件里。为了得到统计学上的样本数据，同时减少数据量，程序可以被减少到20个等级。

组成：

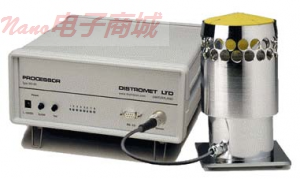

1.传感器:传感器将降落雨滴的机械动力转换成电脉冲，它的振幅是和机械动力大致成正比的。它被放置在一个圆柱形的盒子里来保护其敏感部分。

2.处理器:处理器包含电路来消除不想要的信号（主要是噪声），将90dB（分贝）的传感器信号数字化成7字节的代码。

3.电缆:（20米长，用来连接这两个组件）

原理：

传感器在普通的盒子里，包含一个机电单元和一个反馈放大器。圆锥形的泡沫聚苯乙烯能够转移雨滴的机械冲量到一组系统，该系统在磁场里，具有两个移动线圈。有雨滴冲量时，结合着两组线圈的泡沫聚苯乙烯一起向下移动，同时，传感器线圈里的电压减少。随后，该电压被放大，应用到“激励线圈”中产生一个力来抵消这个运动。因为这个历程非常短，花费非常少的时间即可使这个系统返回它的初始测试状态，因此，为下一次雨滴的影响做好了准备。

处理器有3个主要的功能：① 为传感器提供电力；② 处理从传感器传来的信号；③ 为了测试仪器的功能，含有线圈。

处理器包括 ① 噪声拒波滤波器－噪声拒波滤波器是一个被激活的波段过滤器，能在雨滴信号和能影响传感器的噪声之间产生合适的比例，从而影响播放幅频。② 冲量处理器－冲量处理器有一个放大器，该放大器的电压依靠“反馈网络”来获取想要的特征。③ 信号识别线圈－信号识别线圈能区分雨滴撞击传感器引起的信号脉冲和噪声引起的协同震动。如果被雨滴引起的脉冲超过了噪声引起的震动，有一个开关会传递它到脉冲标准器。该脉冲标准器提供一个连续的脉冲持续时间，不改变原始脉冲的振幅。④ 非线性交流至直流转换器－当雨滴撞击到传感器上时，非线性交流至直流转换器会产生7字节代码，。

RD-80提供一个数据下载程序，该程序应用在PC或者笔记本电脑上。用这个程序，使用者可以记录和评估雨滴的大小。降雨速率曲线、降雨量，会按时间的顺序记录下来，并且，所有的信号数据被贮存在硬盘里里。

规格：

雨滴直径范围:0.3～5mm

采样面积:50cm2

精确度:测量雨滴直径的±5％

分辨率:划分了127个等级，可以覆盖雨滴直径的范围

输出格式:根据RS-232-C标准，7个字符结合1个停止符

波特率:9600波特率

显示:为16通道配备了8个发光二级管

电力需求:115～230伏交流电，50～60赫兹；或者9～18伏直流电，3.3瓦

操作温度范围:处理器0～40℃；传感器0～50℃

传感器尺寸:10×10×17cm

处理器尺寸:12×26×27cm

重量:传感器2.9kg；处理器2.2kg

数据传输线缆:20米
