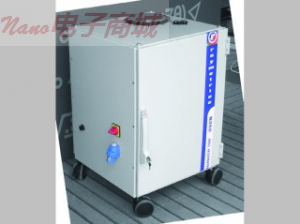

希腊Raymetrics LB 后向散射激光雷达仪器

希腊Raymetrics LB 后向散射激光雷达仪器

Raymetrics激光雷达系统是主动的远程激光遥感探测仪器，通过脉冲激光和和空气中的分子、颗粒物、污染物相互作用， 会产生吸收和散射（Rayleigh瑞利散射、Mie米氏散射、 Raman拉曼散射），对后向散射回来的光学信号进行采集和分析，用来测量悬浮颗粒物的垂直分布、监测和测量气体污染物的3维分布 ( ozone, NOx,  SO2,  benzoil,  CxHy.)、污染物的传播和扩散（气溶胶/沙尘的长距离运输）等研究。激光雷达高的空间分辨率和时间分辨率，是气象监测和大气化学和大气物理参数变化 监测的强有力的工具。

根据激光和悬浮物作用的类型，激光雷达的类型可分为：云高仪（ceilometer），后向散射雷达，拉曼散射雷达， 差分吸收雷达，多普勒雷达。云高仪主要是根据激光脉冲反射回来的时间，计算云层高度，后向散射雷达根据不同波长的光反射回来的时间和光的强度，用于气溶 胶、空气污染物、水蒸气研究。差分吸收，根据悬浮物的吸收光谱状况来，计算空气污染物浓度，如O3, CO2, NOx, SO2, HC等 。多普勒雷达，根据空气光的频率的变化，来监测风速和风向的剖面曲线。

系统根据用户的需求，可提供野外长期监测IP56防护等级的激光雷达，用于野外长期监测。也可提供扫描型的激光雷达，用户可对监测区域进行二维、三维的自动扫描，测定整个天空半球的剖面曲线。





选 择扫描激光雷达，请选择眼安全型激光雷达，以免扫描过程对人眼产生伤害。Raymetrics为您提供两种选择，一、低发射能量的微脉冲激光雷达 （Micro pulse Lidar, 532nm, 4μJ）。 二、 355nm紫外激光源(355nm,65 mJ)激光雷达，该激光器对人眼无害。

产品特点：

结实耐用、精密自动的光学机械

设计结构紧凑，界面友好。

IP56防护等级，适合野外使用

人眼安全，2D、3D扫描型激光雷达

高亮度优化激光

模拟和单一光子计数探测技术相结合

先进的软件便于数据的采集、分析及可视化

运行和维护成本低，操作简便，无需专业人员

可根据客户需求定制

应用领域：

测量悬浮颗粒物的垂直分布

监测和测量气体污染物的3维分布 ( ozone, NOx,  SO2,  benzoil,  CxHy.)

污染物的传播和扩散（气溶胶/沙尘的长距离运输）

气溶胶光学参数垂直廓线

对流层中气溶胶（烟、尘、灰）的分层

城市和乡村大气中悬浮颗粒物放射源的探测

混合层厚度和动态结构的时间演变

火山喷发时火山灰的研究

夹卷层区域的状况研究

低对流层中小尺度的混合进程

对流介质的结构研究

大气的传输和扩散进程

云底高度、云层厚度（只对薄云有效）测量

云的动态变化监测

云中水滴和冰晶的识别

Raymetrics LB后散射激光雷达系统是主动的、远程激光探测仪器，通过激光与颗粒物Rayleigh瑞利散射、Mie米氏散射回来的光学信号，测量悬浮颗粒物（气溶胶）的垂直廓线。它有着高的空间分辨率和时间分辨率，从而成为监测气象和大气参数变化的强有力的工具。系统带偏振通道，可用于颗粒物性质等识别。
