德国SEBA Dipper 浸入式地下水位/温度/电导测量系统

德国SEBA Dipper 浸入式地下水位/温度/电导测量系统

一、 用途：

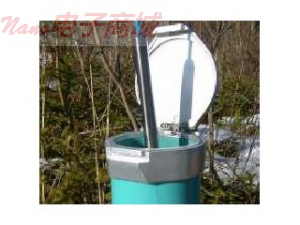

Dippe-TEC是一种先进、方便、经济实用的地下水位自动测量系统。也可测量地表水的水位。它设计小巧，可直接安装在2英寸（50.8毫米）的地下测井中。

系统使用高精度的水位传感器和一种具有压力补偿功能的特殊缆线，并具备干燥剂，以吸收多余水分，以保证通讯正常。

二、特点：

◎      压力补偿，确保气压变化对测量无影响

◎      坚固耐用

◎      锂电电池，供电时间大于10年（采集间隔60分钟时）

◎      采用陶瓷压力传感器，测量精度高

◎      可选温度测量

◎      特别适合测井内的使用

◎      数据可通过多种通讯方式进行传输，可选蓝牙通讯

三、 组成：

自容式系统，压力式水位自记仪 （水位传感器和数据采集器一体），手持式读表（可选）

该系列仪器有三种型号：Dipper-3  Dipper-T3  Dipper-TEC

四、 基本技术指标：

16bit处理器

1MB闪存（大约可存储480000个数据）

RS485标准接口，ASCII格式连续数据

采集间隔设置：1分钟 – 45天

锂电电池，供电时间大于10年（采集间隔60分钟时）

操作温度：-20℃ - +70℃

尺寸：直径22mm，长度270mm

输出信号：模拟输出

水位传感器：

测量范围：0-20m（可选0-2， 10， 20， 40， 100， 200米或定制）

测量精度：±0.05％，（20m范围精度1cm）

测量分辨率：0.3mm（0-10m时）

稳定性：±0.1％ / 年

缆线：具备压力补偿功能

系统长度：不超过1000m

温度传感器：

测量范围：-5...+ 50°C

测量分辨率：±0.1°C

温度传感器：

4-electrode measuring cell

测量范围: 0..200μS/cm or 0..2mS/cm or 0..20mS/cm or 0..200mS/cm

精度: 0.5%

操作温度: 0..50°C

压力范围: 0..50 bar

SEBA-HAD 读数表：

CPU：Intel PXA 255 X-Scale CPU RECON200 - 200 MHz

内存：64MB

操作温度：-20℃ - +60℃

防水等级：IP67

尺寸：165×95×45mm

重量：490g

显示屏：1/4 VGA， 240 x 320， TFT，触摸屏，背景灯

通讯接口：RS232/USB

供电：3.800 mAh NiMH电池，可持续12-30小时操作，可充电

操作系统：Windows Mobile 2003
