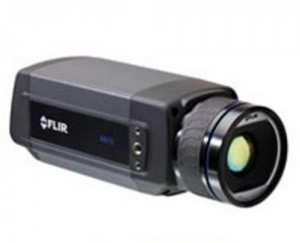

Flir A615在线式红外热像仪

红外自动化应用技术

对于使用PC软件解决问题以及需要640×480像素分辨率的任何用户而言，FLIR A615热像仪所具备的特征和功能足以使之成为最理想的选择。可兼容GigE Vision(TM)和GenICam(TM)是A615热像仪的主要特征，当用户使用 IMAQ Vision和Halcon软件包时，此兼容特征可使A615热像仪实现即插即用.

主要特征：

价格经济

兼容GigE Vision

兼容GenICam

触发/ 同步/GPIO

以50 Hz传输16位640×480像素的图像、信号、线性温度和全辐射红外图像

窗口模式：以 100 Hz传输640 × 240图像或以200 Hz传输640 × 120图像

与任何支持GenICam的软件兼容，包括National Instruments IMAQ Vision和 Stemmers Common Vision Blox软件

过TCP/IP协议来进行控制和设置

典型应用：

 需测温的高端红外应用

 炉渣检测

 食品加工

 电子产品测试

 电阻器测试

 汽车制造

 汽车工业的红外自动化应用

 汽车和商用交通工具、发动机制造以及为该行业提供服务的二级承包商：

钎焊和焊接

检查层压部件的质量，如汽车仪表盘

汽车座椅加热系统

检查全真皮座椅的质量

验证车窗除霜

轮胎的摩擦控制

加热，空调制冷功能

浇注塑料或金属零件

电子设备的红外自动化应用

电子设计、PCB和零部件制造、电子设备组装：

对PCB进行测试、确认和验证

电力电子设计

在组装线上进行故障追踪

技术参数

型号   A615

成像及光学数据：

视场角/最小焦距： 25° × 19° / 0.25 m

空间分辨率(IFOV) ： 0.68 mrad

图像频率： 50 Hz (采用窗口模式，可达100/200 Hz)

热灵敏度/NETD ： < 0.05°C @ +30°C

调焦： 自动或电动(内置马达)

探测器像元间距 ： 17μm

波长范围 ： 7.5–14 μm

红外图像分辨率 ： 640 × 480

测量：

温度范围 ： –20°C~ +150°C;   0°C ~ +650°C ;+300~ +2000°C

精度 :   ±2°C或读数±2%

测量分析：

大气传输校正:   自动，基于输入的距离、大气温度和相对湿度

光学传输校正:   自动，基于内部传感器

发射率校正:   变量0.01~1.0之间

反射表面温度校正:   自动，基于输入的反射温度

外部光学组件/窗口校正 自动，基于输入的光学组件/窗口透过率和温度

测量校正 整体目标参数

USB：

USB 控件与图像

USB, 标准 USB 2 HS

USB, 连接类型 USB Mini-B

USB, 通信 TCP/IP Socket，FLIR专有

USB, 红外图像流 以25 Hz传输16位640 × 480像素,线性信号、线性温度、全辐射图像

USB, 协议 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

以太网

以太网 控件与图像

以太网，类型 千兆以太网

以太网，标准 IEEE 802.3

以太网，连接器类型 RJ-45

以太网，通信 TCP/IP Socket，FLIR专有；以及GenICam协议

以太网，红外图像流 以50Hz传输16位 640 x 480像素；以100Hz传输16位 640 x 240像素；以200Hz传输16位 640 x 120像素；线性信号、线性温度、全辐射图像；兼容GigE Vision和GenICam

以太网，协议 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

数字输入和输出

数字输入，作用 图像标签(开始，停止，常规)，图像流控制(开/关)，输入外部设备(编程可读)

数字输入 2光隔离, 10-30 VDC

数字输出，作用 输出至外部设备(编程可设置)

数字输出 2光隔离, 10-30 VDC, 最大100mA

数字I/O，隔离电压 500 VRMS

数字I/O，工作电压 12/24 VDC, 最大200 mA

数字I/O，连接器类型 6针螺丝端子

电源系统

外部电源 12/24 VDC, 24 W最大额定值

外部电源，连接器类型 2针螺丝端子

电压 容许范围10–30 VDC

环境数据

工作温度范围 –15°C ~ +50°C

存储温度范围 –40°C ~ +70°C

湿度(工作及存储) IEC 60068-2-30/24 h 95%；相对湿度+25°C ~ +40°C

数据通信接口

接口： USB-mini、USB-A、数字视频输出

USB： •USB-A: 连接外部USB设备 • USB Mini-B:将数据发送至PC并接收来自PC的数据

视频输出：   复合视频

视频,连接类型   兼容HDMI

电源系统

电池：   锂离子电池，工作时间为2.5小时

充电系统： 在热像仪中（交流适配器或12V车载充电器）/双座充电器

电源管理： 自动关机和休眠模式

环境数据：

工作温度范围 –15°C ~ +50°C

存储温度范围 –40°C ~ +70°C

湿度（工作及存储） IEC 60068-2-30/24 h 95%，相对湿度+25°C ~ +40°C / 2循环

EMC EN 61000-6-2:2001 (抗干扰)；EN 61000-6-3:2001 (抗辐射)；FCC 47 CFR Part 15 Class B (抗辐射)

封装 IP 40 (IEC 60529)

抗撞击 25 g （IEC 60068-2-29）

抗震动 2 g （IEC 60068-2-6）

物理数据

重量 0.9 kg

尺寸（长x宽x高） 216× 73 × 75 mm

三脚架接口 UNC 1/4”-20 (三面)

基本安装 2 × M4 螺纹安装孔(三面)

外壳材质 铝

选配件

A/SC3XX和A/SC6XX电源；电源尾线；A/SC3xx和A/SC6xx系列用硬壳便携箱；Thermovision(TM) 系统开发套件；Thermovision(TM) Labview 套件；15°镜头；45°镜头
