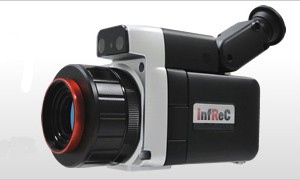

NEC R300/R300S红外热像仪

R300/R300S红外热像仪的特点：

l 日本氧化钒探测器拍摄高清红外图片

l 友好的操作界面，聚焦简易

l 实时红外可见光图片转换（*1），并拍摄全景图片

NS9500软件包括分析和报告生成功能

l 实时监控并通过USB2.0捕获动态图像，红外和可见光图像同时存储

l 通过电脑进行热像仪的控制，实时温度显示，方框温度，趋势监控

l 快速分析和报告生成（Word/Excel格式）

l 在生成的图中进行趋势分析，线分析，比如长度、区域、热累积等

R300/R300S红外热像仪可生成优质的可以信赖的图像，您可以根据需要选择应用

l 同级别产品中生成的图像更快速、更高质量

l 温度分辨率0.03℃（R300S是0.025℃，在30℃时，经过NETD的S/N增强）可以凸显更多细节

l 精度：±1℃（仅R300/R300D *2）

l 空间分辨率（I.F.O.V）：1.21mrad（标准镜头）

取景器、大的镜头筒、远程监控

l 人机工程学声音，大的聚焦圈，多角度可旋转3.5英寸LCD显示屏，2个操作按钮可以轻松简易的操作仪器

l 自动/手动聚焦，取景器和在线监控支持适用于不同工作环境的需要

R300/R300S具有不同的记录模式和性质

l 全部红外图像存储到SD卡

l 间隔记录（3s到1h），声音注释

l 事件触发记录（外部和报警触发）

l 全景图片拍摄（结合）

R300/R300S红外热像仪的温度检测性能

l 使用标准镜头进行近距离聚焦（从10cm）

l 高清晰度的可见光图像，红外可见光图像分开显示，照明，激光照准被测物

l 测量点、区域温度，追踪最高/最低点温度，等温线，温差显示

*1，*2仅指R300/R300D

型号

R300 / R300D

R300S / R300SD

基本性能

温度范围

-40°C - +500°C, 有三个范围最高扩展到+2000°C (可选),-40°C-+120°C

温度分辨率:(N.E.T.D.)

0.03°C (30°C时在温度范围一内S/N 增强)

0.025°C (在30°C时S/N增强)

精确度:±°C 或 ±1%, 或者更好(*2),±2°C 或 ±2%, 或更好

探测器类型:非制冷焦平面 (微量热型)

分辨率:320(H) x 240(V)

波长范围:8 - 14μm

帧频:60Hz (R300D: 8.5Hz),60Hz (R300SD: 8.5Hz)

视域:22°(H) x 17°(V)

空间分辨率(I.F.O.V.) 1.21mrad

聚焦距离:10cm -∞ (标准镜头) (*3)

A/D分辨率:14字节

操作和 & 功能设置

聚焦:自动 / 手动

能级/灵敏度/范围设置:自动 / 手动

多语言菜单

16 种语言 (英语，丹麦语，荷兰语，法语，德语，意大利语，德语，日语，朝鲜语，挪威语，葡萄牙语，俄语，西班牙语，瑞典，简体中文，繁体中文)

校正功能:辐射率校正，距离、环境反射、背景以及温度漂移的校正（黑体校正源会自动校准温度漂移）

图像质量增强:平均值，过滤功能，边缘增强

显示功能:热图像 / 可见光图像融合显示

融合显示或者画中画功能，分屏幕显示，红外/可见光图像显示

调色板

彩虹, 明亮色，铁红，黑色，白色

彩虹, 明亮色，铁红，黑色，白色"橄榄色"

等级

256, 16 和 8 个阶

256, 32, 16 和 8 个阶

光栅覆盖

-

提供:数字放大,1-4x 继续

测量和分析模式

全景拍摄功能

提供(扫描合成)

多点温度显示:10个点

多点辐射率校正:10 个点

辐射率校正功能:提供

两点间的温差提供

在设定领域进行温度分析

温度展示最大/最小/指定区域的平均温度(最多五个框)

外形:水平/垂直

温度搜索功能:寻找最大/最小温度，自动展示每个点温度

报警功能:声音报警，显示报警，颜色报警，报警输出

图像存储:存储设备:SD 卡, SDHC兼容

动态热图像:提供 (1~10fps)，存入SD 卡(R300D/R300SD： 1~8.5fps)

静态图像:JPEG, 14bit & 连续可见存储

间隔存储3 s到 60 min, 自动记录热/可见光图像

事件触发记录:外部报警触发存储

端口:USB,USB2.0 : 全辐射14字节，热图/可视图，实时传输到电脑, (*1, R300S/R300SD: 可选), 大量存储自动

外部报警输出:提供(触电闭合，无电压)

远程控制:提供有线远程控制

音频输出:NTSC / PAL 转变

其他性能:激光指示

提供(Class-2 红色)

可见光相机

3.1mega 像素 CMOS相机

LED背景光

提供

声音注释

30 sec 记录 / 每张图像回放

文本注释

每张热图像可以注释256个字符，从SD卡输入字符。

显示屏

3.5英寸彩色LCD显示屏(320 X 240) 有倾斜功能，增加亮度功能，取景器

软件 (分析 / 报告)：NS9500PRO (在线)；NS9500STD

可充电电池: Li电池盒 (2,500mAh)， 2 小时连续使用 (经典)

AC电源 (AC适配器)

AC100V 到220V, 50/60Hz

操作温度/湿度 -15°C 到50°C, 在< 90%Rh

抗击抗震性  29.4m/sec2(3G) / 294m/sec2(30G)

EMC 遵从 CE (Class-A)

防尘防溅功能 保护等级：IP54

尺寸:大约121mm(H)x105mm(W)x193mm(D) 不包括显示屏

重量:1.3 kg (包括电池)
