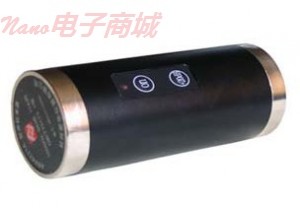

爱华AWA6221A型声级校准器

AWA6221A声级校准器：

AWA6221A型声级校准器主要用于传声器、声级计和其它声学测量仪器的绝对声压校准，符合GB/T15173 1级。声压压缩型，稳定性好。电池工作，使用方便。

主要技术性能:

1.标称声压级：94 dB和114 dB (以20 μPa为基准)

2.频率：1 kHz + 5 Hz

3.声压级准确度：1级，±0.2 dB(+23 ℃)，±0.3 dB(-10 ℃~+50 ℃)

4.总谐波失真：≤1 %(94 dB时)

5.电源：电池1×6F22

6.工作温度范围：-10 ℃~+50 ℃

7.外形尺寸：φ52×116(mm)

8.适用范围：φ23.77 mm(1英寸)，φ12.7 mm(1/2英寸)传声器及声学测量仪器校准.

三  使用方法

3.1 配合器的选用配合器的选用：AWA6221A型声校准器可以用来校准φ23.77mm（1英寸）测试电容传声器，校准时将1/2英寸配合器取下，将测试传声器直接放入声校准器的耦合腔中。也可以用来校准φ12.7mm（1/2英寸）测试电容传声器，这时，应首先将1/2英寸配合器放入声校准器耦合腔中，再将测试传声器放入1/2英寸配合器中。

3.2 开机开机：：将AWA6221A型声校器套在测试传声器上面，按一下声校准器面板上的“ON/OFF”按键，经3s钟的稳定时间后，在测试传声器上产生1000Hz，94.0dB标称声压级。如果测试传声器是压力场响应型，此声压级无需进行修正。

3.3 等效自由场声压级等效自由场声压级：通常我们使用得更多的是自由场型传声器，例如声级计和各种环境噪声测试仪器中使用的传声器，这时用AWA6221A型声校准器进行校准，要把标称声压级修正为等效自由场声压级。修正量为1000Hz时传声器的压力场响应与自由场响应的差值，对φ23.77mm（1英寸）传声器来说是-0.4dB，对φ12.7mm（1/2英寸）传声器是-0.2dB。也就是对φ23.77mm自由场型传声器及使用它的仪器，等效自由场声压级应为93.6dB。对φ12.7mm自由场型传声器及使用它的仪器，等效自由场声压级为93.8dB。

注：由于传声器的结构不甚相同，不同型号传声器的等效自由场声压级修正量亦会不同，具体由传声器制造厂家提供。

3.4 声压级调整声压级调整：：如果声学测量仪器不能显示上述规定的声压级，调节声学测量仪器的校准电位器，使声学测量仪器达到上述声压级。

3.5 “+20dB”的使用的使用：：一直按下声校准器面板上的“+20dB”按键不放开，校准器产生的声压级增加20dB±0.5dB，即114dB±0.5dB。按键放开后仍显示原来的声压级。

3.6 关机关机：：开机后再按“ON/OFF”键则关机，或传声器从耦合腔中拿出5s钟后自动关机。

3.7 频率计权选择频率计权选择：：由于AWA6221A型声校准器产生的声压级频率为1000Hz，因此可以使用于A、C、F和Z计权，因为它们在1000Hz处的加权因子都为1（0dB）。

4  使用与维护

4.1 使用环境

温度范围：-10℃~50℃ 相对湿度：＜90% 大气压力：65kPa~100kPa

4.2 电池电压：7.5V~9V

4.3 电池更换

在使用新电池时，放开按键开关后，声校准器应该正常工作。如不工作，则说明电池电力不足，应更换电池。

更换方法： （1）打开后盖；

（2）拨出叠层电池和极扣，从电池罩中取出电池； （3）将新电池装入电池罩，扣上极扣，盖上后盖。 4.4 计量检定

声校准器应定期（例如1年）送计量部门检定，以保证其准确性。声校准器送计量检定时，如发现声校准器声压级不是94.0dB，可以对其进行调整。打开后盖，用小起子调节内部电位器，使其产生的声压级为准确的94.0dB（注：应使用压力场响应型实验室标准传声器及相应精密测量放大器进行测量）。对114.0dB不需进行调整。一般情况下，用户没有相应的仪器，不能自行调整。

4.3 电池更换

在使用新电池时，放开按键开关后，声校准器应该正常工作。如不工作，则说明电池电力不足，应更换电池。

更换方法： （1）打开后盖；

（2）拨出叠层电池和极扣，从电池罩中取出电池； （3）将新电池装入电池罩，扣上极扣，盖上后盖。

 4.4 计量检定

声校准器应定期（例如1年）送计量部门检定，以保证其准确性。声校准器送计量检定时，如发现声校准器声压级不是94.0dB，可以对其进行调整。打开后盖，用小起子调节内部电位器，使其产生的声压级为准确的94.0dB（注：应使用压力场响应型实验室标准传声器及相应精密测量放大器进行测量）。对114.0dB不需进行调整。一般情况下，用户没有相应的仪器，不能自行调整。
