汇尔 PME-1 电子自动数粒仪

汇尔 PME-1 电子自动数粒仪

产品描述

PME型数粒仪可对各种主要粮食作物，如稻、麦、高粱玉米等颗粒进行自动计数，在农科院（所）农业大专院校、种子系统，粮食部门中、考察种子指标，测量千粒重有广泛应用。

电磁振动盒使种子逐粒排队送料，落入光电转换槽后形成光电脉动，经放大整形倒相后送入计数电路，以LED数码管显示读数。预置用拔盘开关，当计数到预置数后，停止送料，停止记数。仪器设有自校频率，便于检查计数电路及预置的正确性，

（1） 电磁振动送料装置：种子放在料盘上，料槽成螺旋形。

（2）在螺旋槽上升的种子，到达落料口落下，通过光电转换区投影到硅光电池上产生电流变化，经脉动放大整形后得到光电计数脉动，送入计数电路计数显示。

（3）计数显示电路采用CC4518（菲利蒲公司HEF4518）双BCD加计数器，并以CC4511（“HEF4511）BCD-7段锁存/译码/驱动器，译码后驱动共负极LED发光数码管显示，四位数的LED输入端串入限流电阻，使笔划亮度均匀。CC4518计数输入端有时钟端（CL），时钟允许端（EN）和复位端“R”，个位数时EN=“1”（高压平）计数脉动由“CL”输入，正跳变触发，后面三位均是CL=“0”（低电平）由EN输入，负跳变触发。

（4）预置自停电路的控制信号由开关二极管，指轮拔盘开关与四输入端的与非门联接，当拔盘预置数与计数数字相符时，继电器吸合，从而切断计数输入，使计数输入端接地，停止送料，LED显示出预置数字

技术参数

1、 计数品种：

PME型：

（1） 尺寸长×宽小于12×4毫米（小颗粒）；

（2） 尺寸长×宽小于12×10毫米（大颗粒）

PME-1型

尺寸长×宽小于12×4毫米（小颗粒）

2、 计数精度：±4/1000以速度而定。（标准偏差）

3、 计数速度：小颗粒大于1000粒/3分钟；大颗粒500粒/3分钟

4、 计数容量：1~9999由四位LED数码管直接读数。

5、 自校频率：f=1~2HZ f=10~20HZ.

6、 预置自停：1~9999当中任意数值，置0000不计数。

7、 外接电源220~±20V~50HZ功率小于20瓦，接地良好。

8、 仪器尺寸：304×234×180毫米。

9、 工作环境：大气压力：750±30毫米汞柱。

环境温度0℃~40℃

相对湿度：20℃时小于80%

连续使用时间：大于四小时。

10、仪器功能：电路自校，任意计数，预置自停，抽门与送料自锁。

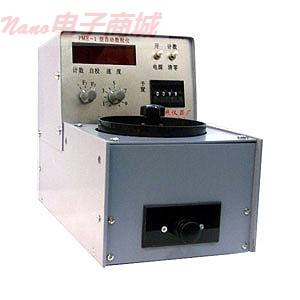

电子自动数粒仪仪器外形、结构

1、送料旋钮 2、自校旋钮

3、数码管 4、电源开关

5、复零计数开关 6、预置拔盘

7、卸料盘旋钮 8、料盘

9、保险丝 10、盛料抽门

11、大颗粒出粒口

电子自动数粒仪工作原理

商品属性

[数种盒数] 一个

[颗粒大小] 小粒

[计数速度] 1000/3min

[产地]   浙江
