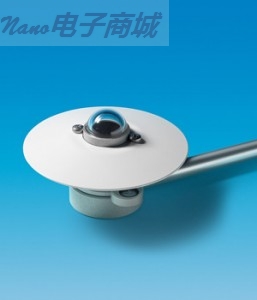

太阳辐射仪(总辐射) 型号:WXL20-LVRZC-12

太阳辐射仪（总辐射） 型号:WXL20-LVRZC-12

使用说明书

用途

　　 该表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W／m2时和日照时数记录仪连接，也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

日照传感器主要有：直接辐射表、双金属片日照传感器与旋转式日照传感器三种。

结构与工作原理

　　 该表为热电效应原理：感应元件采用绕线电镀式热电堆，其表面涂有高吸收率、高发射率的黑色涂层，其涂层可保证仪表的方位响应和余弦响应的偏差很小。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。然后换算成辐射通量密度。　　　

为了只让太阳辐射到达感应面，使用一个0.5°张角的遮光筒。遮光筒的α角为10°，内有数层光栅，可减少光漫射。对准太阳时，太阳的光恰好落在筒底的热电堆感应面上，热电堆的引线通过跟踪装置连接到记录仪。

技术参数

　　 灵 敏 度：7～14μV／w.m-2

　　 响应时间：≤30秒(99％)

　　 内 阻：约80Ω

　　 精 确 度： ±2％

　　 跟踪精度：96h+30秒

　　 温度特性： ±2％(-20~C～＋40℃)

　　 非 线 性：±2％

　　 重 量：2.5kg

　　 测试范围：O～2000W／m2

　　 信号输出：0～20mV

安装使用与维护

　　 1．将直接辐射表的底板固定在观测平台上。调整水平，根据当地纬度确定直接辐射表纬度盘纬度位置。

　　 2.根据使用说明书中时差表(附表二)及当地经度计算出当地（真太阳时），钮动跟踪装置后钮子开关跟踪到确定位置后，再调回到自动跟踪状态。

　　 3．按使用说明书中赤纬角表(附表三)调整光筒高低。

　　 4．确定底盘方向，使光筒上校正光点重合，再把底盘固定牢固。

　　 以上步骤可反复操作，直至使光筒上校正光点重合。
