7388VOG振动孔板单分散气溶胶发生器

振动孔单分散气溶胶发生器7388VOG是在液体射流破碎的基础上产生所选尺寸的窄气溶胶颗粒物。粒子的生成首先用挥发性溶剂（如异丙醇）稀释悬浮粒子(即，非挥发性溶质)，再将其注入气溶胶发生器中。将含有DOP，盐之类颗粒的悬浮液体加入注射器中，然后用注射泵将液体加入气溶胶发生器。液体流量通过注射泵进行控制。当液体通过发生器内孔板时，一个细小的液体射流会破碎液滴。运用一个适当频率对射流进行周期性的干扰，破碎过程得到控制从而产生均匀的液滴。这些液滴用洁净空气分散和稀释。分散空气避免颗粒凝聚，稀释空气干燥分散液滴。利用溶剂蒸发技术产生单分散气溶胶。 改变非挥发性溶质在溶剂中的浓度，产生的单分散气溶胶颗粒尺寸也随之改变。VOG发生器产生的颗粒物带有高电荷，建议将产生的气溶胶颗粒引入一个电晕中和器（单独订购），颗粒通过高浓度正电荷和负电荷离子场，满足Bolzmann 电荷分布。中和后的单分散气溶胶颗粒从VOG发生器中出来。7388VOG可以为用户生成高质量的单分散气溶胶，可用于各种应用，例如：

• 仪器校准

• 仪器尺寸和材料的反应研究

• 基础气溶胶研究

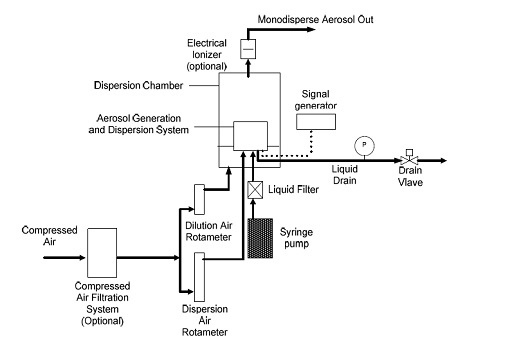

7388VOG振动孔气溶胶发生器示意图

7388VOG包括以下主要部件:

1. 气溶胶生气和分散体系

2. 气流控制系统

3. 液体供应系统

4. 信号发生器

气溶胶发生和分散体系是7388VOG的关键组成部分。其主要功能是将液体分散成为均一的液滴及产生气溶胶。包括：

- 孔盘圆板

- 压电陶瓷头

- 液体室和基座

- 分散盖

- 液体加料和排出管

- 电弹簧接头

- 分散空气管

- 稀释空气罩

气溶胶发生和扩散系统

空气流速控制系统是7388VOG的部件，用来控制系统中的空气流速。包括扩散空气流速和稀释器空气流速。

气流控制系统

7388VOG液体供应系统用于为气溶胶发生和扩散系统供应液体溶液。液体供应系统主要部件是注射泵。包括一个排液阀，当不产生气溶胶时，用来排液体。包括一个压力表，用来监测系统中液体压力。

液体供应系统

信号发生器的主要功能是提供正弦波电压信号给压电陶瓷，使孔板圆盘振动。信号发生器的频率在0.2Hz 至 20 MHz 之间调节。电压信号预设7V。

主要技术指标
