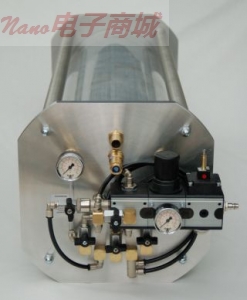

PIVTEC PIVpart160气溶胶粒子发生器

大型气溶胶发生器，有160级联喷嘴

160根高精度黄铜Laskin喷嘴

发雾量可调，一共8次（每次15个喷嘴）

通过电磁阀，用于远程控制

内部撞击盘以去除较大的液滴

超压范围-0.5 - 0.5巴（根据要求1Bar）



根据液体雾化的规格气溶胶发生设备

工作原理

LASKIN雾化喷嘴，完全可调，通过控制个别播种喷嘴（级联）

典型粒径 1微米（大小分布高峰PDF）

测试发雾材料：DEHS（二（2 - 乙基己基）酯癸二酸二丁酯，癸二酸），植物油

工作压力  高达3巴的超压，安全阀设置在5巴高压设备，可根据要求提供

供应压力 最大10 bar，使用稳压器

应用

激光多普勒测速（LDA），粒子图像测速（PIV），平面（全球）多普勒测速（PDV）

激光片光可视化，流体运动可视化

选项​​（请来电咨询）

  - （160喷嘴和更大规模应用的定制设计）

 - 粒子撞击（旋风），以限制最大粒径（1微米）

 - 高压版本（用氮气供应背压可达20 bar）

 - 远程控制（USB或SPS）



Large Seeding Device with 160 Cascadable Nozzles

160 high precision brass Laskin nozzles

seeding quantity adjustable in combinations of 8 (15 quantity levels in total)

solenoid valve for remote control

internal impactor plate for improved removal of larger droplets

overpressure range -0.5 - 0.5 bar (1 bar on request)



Specifications Seeding devices based on atomization of liquids

Operating principle

Laskin atomizer nozzles

Fully adjustable through control of individual seeding nozzles (cascading)

Typical particle size

1 µm (peak in PDF of size distribution)

Tested seeding material

DEHS ( Di(2-ethylhexyl)sebacate, sebacic acid),

vegetable oils

Operating pressure

up to 3 bar overpressure, safety valve set at 5 bar

high pressure devices available upon request

Supply pressure

10 bar max, uses regulator

Applications

Laser Doppler Velocimetry (LDA),

Particle Image Velocimetry (PIV),

Planar (Global) Doppler Velocimetry (PDV),

Laser Lightsheet Visualization,

Flow Visualization

Options (please inquire)

- custom designs for large scale applications (160 nozzles and more)

- particle impactor (cyclone) to limit maximum particle size (1 µm)

- high pressure versions (up to 20 bar backpressure with nitrogen supply)

- remote control (USB or SPS)

PIVTEC PIVPart160气溶胶发生器手册下载
