德国Topas雾化气溶胶发生器的ATM230

雾化气溶胶发生器的ATM230气溶胶与已知的属性，根据VDI 3491的方针。它的设计和技术解决方案权证高度恒定的颗粒尺寸分布以及颗粒浓度高的重现性和高的气溶胶输出。
发生器使雾化各种液体，如DEHS PAO（金刚砂3004），盐溶液，PSL标准悬浮液。

发生器被设计作为一个串行仪器与一个外部的压力空气供给。安装，操作控制该仪器可以很容易地和安全地操作。
的液体贮存器的内部配置的ATM 230的机箱。

对于安全性要求的保护阀已经被添加到。这将打开约0.5巴以下，以避免加压储液器。
优点：
主要是1μm以下的多分散气溶胶
优良的恒定的粒度分布
定义和高粒子数浓度
在很宽的范围内，通过改变喷嘴压力调节粒子个数浓度
应用范围：

HEPA，ULPA过滤介质测试
洁净室的测量和认证的层流箱
在低流速的示踪颗粒代
流的可视化

产品规格：
产品型号：
 ATM 230

粒子数浓度
 1.4 .. 6.9 * 1010＃/秒（DEHS）：

压缩空气供应：
 最大。 8BAR（115PSI）

流量：
 的0.5 ...2.5立方米/小时

质量流量（DEHS）：*
 最大。 20克/小时

进料volumen：
 500毫升

喷嘴：
 双组分喷射

尺寸：
 220×280×275立方毫米

重量：
 4.5千克


介质：DEHS，PAO（金刚砂3004），石蜡油，盐溶液，乳胶悬浮液

的气溶胶specfication为DEHS

粒度浓度
总计：108个/ cm3
0.2μm的：2×107个/ cm3
0.5μm的：5×107个/ cm3
为1.0μm：1×103个/ cm3
0.3 - 0.5微米：1.5×107个/ cm3
0.5 - 1.0微米：8×106个/ cm3
中值：0.1 .. 0.5微米

预期依赖于盐的浓度的盐晶体颗粒尺寸的计算和生成素液滴大小

盐的浓度

 晶粒尺寸在
1μm的黄金
液滴
 晶粒尺寸在
5μm的黄金
液滴

5.000％
 50000ppm
 0.368μm
 1.842μm

1.000％
 10000ppm的
 0.215μm
 1.077μm

0.500％
 5000PPM
 0.171μm
 0.855μm

0.100％
 1000PPM
 0.100μm
 0.500μm

0.020％
 200PPM
 0.058μm
 0.292μm

0.010％
 100PPM
 0.046μm
 0.232μm

0.005％
 50PPM
 0.037μm
 0.184μm

0.001％
 10PPM
 0.022μm
 0.108μm


气溶胶的续航时间在20°C

液滴的大小

微米
 续航时间
水

 DOP

 DEHS

0.1

 在2μs

 12分钟

 84min

0.3

 73μs

 37min

 4小时

1

 1毫秒

 8小时

 57H

3

 7毫秒

 55H

 16D

10

 80毫秒

 23D

 160D

原理：

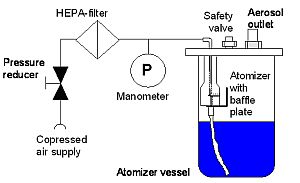

新开发的雾化器是ATM 225（注册外观设计公告GS 9408604.4）的重要组成部分。它是由高品质不锈钢和工程为两流喷嘴，喷射原理的基础上的。独特的特征是，出口指向的玻璃容器的壁，它的工作原理的挡板。这种颗粒嵌塞部分去除粗喷雾液滴和在主要低于1μm.A低噪声压缩机产生的压缩空气用于产生气溶胶所需的粒度分布的结果。清洁的空气通过HEPA过滤器之前，它被引入到雾化器。



附件：
气溶胶流体DEHS
（80毫升，0.5L，1L，5L或20L）
此外气溶胶液体，例如PAO（金刚砂3004）的要求



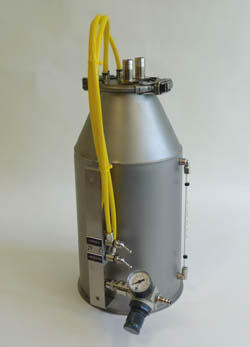

雾化器气溶胶发生器的ATM241，242展望

气溶胶发生器ATM 241和242与已知的属性产生气溶胶的方针VDI 3491。他们的设计和技术解决方案具有多个喷嘴值得高度恒定的颗粒尺寸分布以及颗粒浓度的具有高再现性和高的气溶胶质量输出。
的雾化器的设计使雾化各种液体，例如PAO（金刚砂3004），DEHS，PSL-悬浮液，和盐溶液。

发电机的设计作为与外部的压力空气供给的串行仪器。操作控制装置是如此安装的，该工具可以很容易地和安全地操作。
液槽配置机箱内的发电机。

对于安全性要求的保护阀已经被添加到。这将在一定的压力下打开，以避免加压的液体储槽。

优点：
主要是1μm以下的多分散气溶胶
优良的恒定的粒度分布
定义和高粒子数浓度
通过改变喷嘴的压力，数目开关上喷嘴和气溶胶的温度（用于ATM 241除外），可以调整在很宽的范围内的颗粒的产率和颗粒尺寸分布
应用范围：

示踪粒子的生成
验证测量非常大的洁净室
HEPA，ULPA过滤介质测试

产品规格：

产品型号：
 ATM 241
 ATM 242

粒子数浓度（DEHS）：
 1.1 .. 2.8 * 1011＃/秒
 1.1 .. 2.8 * 1011＃/秒

压缩空气供应：
 最大。 8BAR（115PSI）
 最大。 8BAR（115PSI）

流量：
 的5 ...60立方米/小时
 的5 ...75立方米/小时

质量流量（DEHS）：
 最大。 240克/小时
 最大。 480克/小时

进料volumen：
 4.7（分钟）...8升（最大）
 1.5（分）...3.0升（最大）

喷嘴：
 双组分喷射
 双组分喷射

产品特点：
 4个喷嘴（个别可切换）
 12喷嘴（单独切换）

尺寸：
 480×250×220立方毫米
 400×500×570立方毫米

重量：
 6.2千克
 50.2千克


介质：DEHS，PAO（金刚砂3004），盐溶液，乳胶悬浮液

的气溶胶specfication为DEHS

粒度：浓度
总计：108个/ cm3
0.2μm的：2×107个/ cm3
0.5μm的：5×107个/ cm3
为1.0μm：1×103个/ cm3
0.3 - 0.5微米：1.5×107个/ cm3
0.5 - 1.0微米：8×106个/ cm3
中值：0.1 .. 0.5微米

预期依赖于盐的浓度的盐晶体颗粒尺寸的计算和生成素液滴大小

盐的浓度

 晶粒尺寸在
1μm的黄金
液滴
 晶粒尺寸在
5μm的黄金
液滴

5.000％
 50000ppm
 0.368μm
 1.842μm

1.000％
 10000ppm的
 0.215μm
 1.077μm

0.500％
 5000PPM
 0.171μm
 0.855μm

0.100％
 1000PPM
 0.100μm
 0.500μm

0.020％
 200PPM
 0.058μm
 0.292μm

0.010％
 100PPM
 0.046μm
 0.232μm

0.005％
 50PPM
 0.037μm
 0.184μm

0.001％
 10PPM
 0.022μm
 0.108μm


气溶胶的续航时间在20°C

液滴的大小

微米
 续航时间
水

 DOP

 DEHS

0.1

 在2μs

 12分钟

 84min

0.3

 73μs

 37min

 4小时

1

 1毫秒

 8小时

 57H

3

 7毫秒

 55H

 16D

10

 80毫秒

 23D

 160D

原理：
核心是ATM242分之241是一个新的，专利的环缝喷嘴，它允许根据其几何形状最好的气溶胶的产生。
图中显示的工作原理示意图。压缩空气吹入液体被雾化成通过100μm的薄环形缝隙。由于高空气速度的circumfering破EGDE，在压力下产生的拖动液体沿。空气喷射和液体之间的剪切力作用在圆周这个所谓的环形狭缝喷嘴形式的液滴气溶胶。粗雾滴被阻止离开惯性效应产生的小气泡内的液体通过

附件：
气溶胶流体DEHS
（80毫升，0.5L，1L，5L或20L）
此外气溶胶液体，例如PAO（金刚砂3004）的要求
