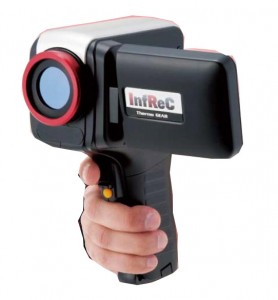

NEC G120/G100 超广角红外热像仪
近日，NEC Avio推出最新红外线设备系列“InfReC”。作为该系列的首款产品，G120/G100红外热像仪是面向维修、保全现场的高性能模版产品，有2种款式可供挑选。此款产品除了继承TH7700系列产品的优点以外又增加了几项全球独有的独特功能，性价比很高，是新老用户理想的选择。
G120/G100具有五个不同于以往红外热像仪的突出特点：1、具有震动报警功能：普通的红外热像仪具有声音报警、图像报警、颜色报警等几种方式，G120/G100的震动报警功能还是国内首家，震动报警功能就如手机的震动提示可以及时提醒监控状态。2、全景立体热像摄影功能：G120可将全景分别以4张图片拍摄，然后自动合成为一幅图。四张图片可以记录下被测物体不同角度的图像，然后组合显示，可满足大型设备、以及在建筑物、施工现场等大范围测量的现场需求。3、红外可见光图像组合显示有两种方式：组合显示及平行显示。组合显示可以将红外热图及可见光图像结合起来，清晰的定位热点位置。4、直接实时记录功能：可以直接向SD卡写入可解析的动画数据等。5、10公分近距离聚焦 32×24°广角，让操作人员可以在狭小空间近距离检测。单手测量和多角度的图像捕捉启用优秀的设计方便，但为320x240像素传感器测量的是一个能配备热图像。
| 产品规格 |
|
|
|
|
|
| 机型 |
G120EX |
G120EXD |
G100EX |
G100EXD |
| 基本性能 |
温度测量范围 |
-40℃～1500℃ |
| 温度分辨率（NETD） |
0.04 at 30℃（启用改善S/N功能时） |
| 测量精度 |
R1,R2,R3：±2％（读数范围） 或±2℃（取二者中较大的值） |
| R4：全规格范围±2%以下（at350℃,60Hz）※1 |
| 探测器 |
UFPA（非制冷焦平面传感器） |
| 有効像素 |
320（H）x240（V） |
| 工作波长 |
8～14μm |
| 每帧时间 |
60Hz |
8.5Hz |
60Hz |
8.5Hz |
| 测量视场角 |
32°（H）x
24°（V）标准镜头（fl=14mm）时 |
| 空间分辨率 |
1.78mrad |
| 测量距离范围 |
10cm ～ ∞（使用标准镜头时）保证测温精度的距离从30cm开始 |
| 数据深度 |
14bits |
| 操作/画质改善 |
自动对焦 |
自动 / 手动 |
| 温度等级设定 |
自动 / 手动 |
| 操作帮助显示 |
以图标形式显示设定项目/各种功能/目前状况 |
| 多种语言显示 |
支持16种语言 |
| 补偿功能 |
辐射率补偿、距离补偿、环境反射补偿、背景补偿 |
| 平均化功能 |
支持 |
| 平均化残像去除功能 |
支持 |
| 滤光镜功能 |
支持 |
| 边缘锐化功能 |
支持 |
无 |
| 显示功能 |
热图像 / 可视图像合成显示 |
热图像/可视图像合成、热图像/可视图像並列显示 |
| 调色板 |
彩虹、Iris、明亮色、铁红色、热黑、热白 |
| 灰度调节 |
256,16,8級 |
| 多图像显示 |
9幅图像同时显示 |
| 数字变焦 |
x 1～4倍 |
| 测量功能 |
多点温度显示 |
中心点、最高点或最低点（自动跟踪）5点可移动 |
| 多点辐射率补偿 |
5点 |
| 辐射率反向推算功能 |
支持 |
| 2点之间温度差显示功能 |
支持 |
| 辐射率列表功能 |
预装20种辐射率列表 |
| 指定区域内的温度分析功能 |
显示指定范围（BOX
5种）内的MAX温度/MIN温度/AVE温度 |
| 线形剖面 |
水平、垂直 |
| 温度搜索功能 |
搜索最高温度/最低温度点后自动显示位置 |
| 报警功能 |
模式：报警声、报警显示、振动报警（仅限G120EX）/ |
| 颜色报警ON / OFF、判别温度的设置、外部报警输出 |
| 保存数据 |
存储介质 |
支持SD存储卡、SDHC |
| 热图像视频记录功能 |
有（10fps） 存储至SD存储卡 |
无 |
| 静态图像 |
附带温度数据信息的JPEG格式文件、14bits |
| 全景撮影功能 |
支持（扫描合成） |
无 |
| 间隔记录 |
红外线图像 3s ～ 60min 热图像自动记录 |
| 报警记录 |
支持 |
| 操作界面 |
USB |
大容量存储功能 |
| 报警 输出 |
无电压接口信号输出 |
| 视频信号输出 |
NTSC / PAL切换（无法与LCD同时使用） |
| 其他 |
激光指示器 |
有（ON /
OFF, 红色class2、PSC合格品） |
| 可视相机 |
CMOS传感器 200万像素 |
| LED照明灯 |
有（ON/OFF） |
| 语音注释功能 |
30s 录音 / 回放 |
| 文字注释 |
从SD存储卡读取最多128文字并写入热图像 |
| 显示装置 |
3.5英寸彩色液晶显示屏（320 x 240） |
| 采用可倾斜机构并配备亮度调节功能 |
| PC应用软件 |
NS9500LT（功能限制版）标配 |
| 标配附件 |
硬质手提箱x1、充电电池x1、电池充电器x1、电源适配器x1、腕带x1、SD存储卡x1、USB数据线x1、使用说明书x1、手带×1 |
| 电源 |
充电电池 |
专用充电电池（2,500mAh）连续工作时间 4小时 |
| AC电源（电源适配器） |
AC 100V ～ 220V,
50 / 60Hz |
| 功耗 |
4.3W（typ） |
| 环境条件 |
工作环境温度 / 湿度 |
-15℃ ～ 50℃,
90%RH |
| 抗振动 /抗冲击 |
29.4m/s2（3G） /
294m/ｓ2（30G） |
| EMC |
CE合格（classA） |
| 防尘/防水结构 |
保护等级 等同于IP54 |
| 外观尺寸 |
约H：212mm x W：76mm x
D：138mm（不包括突起部分） |
| 重量 |
约800g ※含充电电池 |
|
|
|
|
|
|
| 可选配件 |
|
|
|
|
|
| 品名 |
式样 |
规格、备注 |
|
|
|
| 2倍望远镜头 |
IRL-TX02A-B |
16°（H）x 12°,0.89mrad（fl=28mm） |
|
|
|
| 专用充电电池 |
T2UR18650F5928B |
（2,500mAh） Driving Hours：4 Hours（typical） |
|
|
|
| 充电器套装 |
NC-LSC05-110V NC-LSC05-220V |
110v or 220v |
|
|
|
| 大容量电池盒 |
TVB-C501 |
与本体AC连接、使用2块预备电池。 |
|
|
|
| 液晶屏防护盖 |
IRU-F01A |
- |
|
|
|
| 视频线 |
MV-320MP |
3.5 mm 迷你插头、2m |
|
|
|
| 三脚架（小） |
U9800 |
- |
|
|
|
| InfReC分析软件 标准版 |
NS9500STD-B |
PC应用软件 |
|
|
|
| 高性能热图像解析软件 |
ITS-B |
可进行热图像的分析及生成报告，是一款最适合于研究用途的应用软件。 |
|
|
|
| InfReC
Thermography Studio 5.1 |
|
|
|
| 保修期2年 |
IRS-GG100A-B |
- |
|
|
|
