法国KIMO 300烟气分析仪

介绍
1.1. 烟气分析仪简介

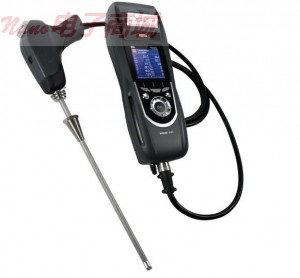

KIGAZ 300烟气分析仪是有两个可互换的传感器 (O2 and CO-H2)外加两个额外传感器 或者是三个可互换的传感器 (O2, CO-H2 and NO) 外加一个第四传感器 (NO2,SO2 or CH4) 或者是四个传感器(O2, CO-H2, NO and NO2 or SO2).
主要特点如下 :
• 仪器自我诊断
• 按键声
• CO-H2 补偿
• 冷凝水超标报警
• 彩色 TFT 显示屏
• 2 个热电偶连接端口
• 2 种存入方式
该烟气分析仪提供一个ABS防护罩或者金属电磁干扰防护罩 (选配) ,差压套件, 一套300mm长带抽压和LED的烟气探针, 锂电池充电器, LIGAZ 软件, USB数据线和校准证书，一个包含一卷打印纸的打印机和一个过滤器。

该烟气分析仪是用来测量燃烧机器排气管气体的测量和分析，不能作为一个长期在线测量测量或监测报警的装置。
• 打印
该仪器的打印纸可保存10年. 且更换简便，打印速度快。

• 电池充电器
该仪器提供一个12V 3.75A电池充电器. 显示屏的右上方有表示电池电量的标志. 烟气分析仪右侧的 红色LED灯 一直保持到电池充电完成 。

• 烟气泵
该烟气泵内置于烟气分析仪内部，由烟气分析仪内部电池直接供电，动力强劲，效果良好。压力传感器会准确测量此泵的输入气流量。

• 烟气探针
烟气探针标准长度30mm，由固定锥保持与管道紧密连接，可互换的塑料或不锈钢手柄，LED灯可照亮黑暗区域 ，有2.50 m长的橡胶管将探针与主机连接。

该烟气分析仪手柄中有安装过滤器以确保烟气分析过程中过滤掉烟气中的颗粒物。

• 可互换的传感器
该烟气分析仪使用电化学传感器测量氧气和一氧化碳（含氢气补偿）。内部测量传感器可相互更换。

• 温度传感器
烟气温度测量的热电偶传感器集成在烟气探针的顶部，由一个单独的传输线连接到主机已完成温度信号补偿，K型热电偶最高可测量1250°C。

该仪器内部内置了NTC热敏电阻传感器，该传感器可用于测量周围环境温度。

如果需要对可燃气体经行温度控制，必须直接测量锅炉内部，这时可选用PT100铂金温度探头（参考SAP150),此探头可精准的测量温度。

• 压力传感器
该烟气分析仪内部差压传感器有三大特点:

1 – 差压可手动/自动归零

2 – 内有电磁阀可极大提高自动归零精度

3 – 泵输出气流时，可对过滤器堵塞等情况经行压力补偿。在气密环境下测量任然能保持非常高的精度。

• 烟气和差压的导入
该烟气分析仪各有专门的端口和探针连接用于烟气和差压的引入。

• 燃料类型
该烟气分析仪本身已设定15种常用燃料。还可以另外手动添加5种燃料。

• 校准证书
该分析仪校准的实验室是由国际知名的实验室经行定期认证的。每一台烟气分析仪的校准报告中所有的参数和数据皆在实验室实测所得。
法国凯茂仪器公司确保数据的真实性。

• CEM 兼容性
该仪器符合n°89/336/CEE 电磁兼容性。

• 冷凝水腔
冷凝水腔 Kigaz 300。被测气体通过烟气分析仪的烟气探针进入冷凝水槽内，烟气中的水蒸气会凝化成液态，这样可以保护传感器不被腐蚀。

冷凝水腔位于烟气分析仪底部。

当冷凝水腔内水位达到最高值时红色报警灯会启动，泵会停止工作。此时必须清空冷凝水腔。

• 客户管理
该分析仪可以记录各自客户的锅炉燃烧数据。当客户的锅炉测试完成后，操作者可以将测试的数据保存入该客户的档案当中。这些数据可以直接在分析仪上打印或者上传到PC端，LIGAZ软件可以分析这些数据。

• 自动归零
该烟气分析仪具有自动归零功能，在测量抽力或温度时，只要置于清洁空气当中，部分传感器即可自动归零。

• CO 稀释
该烟气分析仪具有CO稀释功能，该功能可以避免高浓度的CO损坏传感器和分析仪，当CO浓度升高时，稀释功能开启CO的测量浓度变为0-4% (40 000 ppm).

• 不透明度指数(选配)
根据Bacharach 的透明度指数值进行计算. 分析仪会将计算结果打印。 但此功能需选配不透明泵附件(货号 : PMO).

• 燃气泄露检测 (选配)
检测燃气管道安装的紧固程度，对可能泄露的燃气进行检测

• 烟气流量
测量实际的烟气流量，并可以与理论流量对比。

• 测量参数 :

– O2 : 烟气中的O2浓度
– CO : 烟气中的CO浓度
– NO : 烟气中的NO 浓度
– NO2 : 烟气中的 NO2 浓度
– SO2 : 烟气中的SO2 浓度
– Tf : 烟气温度
– Ta : 燃气温度



• 计算值 :
– λ : 过量空气系数 : 燃料燃烧时需要的实际空气量与理论空气量的比值。
– CO2 : 烟气中的CO2浓度。
– ΔT : 烟气温度与燃气温度只差。
– NOx : 烟气中的NOx浓度。
– Qs : 不完全燃烧热损失，燃烧产物中可燃物热量占燃料发热量的百分比。

– ηs : 低热效率 (实际) : 根据EN50379标准计算出的燃烧产生热量与燃气理论热量的比值，其中燃烧后产生的水蒸气以蒸气的方式排出，考虑了烟气的显热，忽略了辐射热和不完全燃烧热损失。此值被称为低热效率，其数值小于100%。
此数值时常用于与燃烧系统的性能做比较。

– ηt : 高热效率 (理论) : 排出，燃烧产生的热量含水蒸气汽化潜热与燃气理论热量的比值，其中燃烧产生的水蒸气以冷凝水的状态排出，它与低热效率的区别在于考虑了水蒸气的汽化潜热。此值被称为高热效率，其数值可以大于100%。
–
– CO (O2) : CO在烟气中的浓度，单位为mg/m3。是用烟气分析仪内O2 的含量推算而来。 (详见 19页)。
– NO (O2) : NO在烟气中的浓度，单位为mg/m3。是用烟气分析仪内O2 的含量推算而来。 (详见 19页)。
– NOx (O2) : NOx 在烟气中的浓度，单位为mg/m3。是用烟气分析仪内O2 的含量推算而来。 (详见 19页)。
1.2. 技术参数

测量项目 传感器 量程 分辨率 精度
O2 电化学传感器 0% to 21% 0.1% vol. ±0.2% vol.
CO
(H2 补偿) 电化学传感器 0 to 8000 ppm 1 ppm 0 to 200 ppm : ±10 ppm
201 to 2000 ppm : ±5% 测量值
2001 to 8000 ppm : ±10% 测量值
NO 电化学传感器 0 to 5000 ppm 1 ppm 0 to 100 ppm : ±5 ppm.
101 to 5000 ppm : ±5% 测量值
NOx 计算 0 to 5155 ppm 1 ppm
NO2 电化学传感器 0 to 1000 ppm 1 ppm 0 to 100 ppm : ±5 ppm.
101 to 1000 ppm : ±5% 测量值
SO2 电化学传感器 0 to 5000 ppm 1 ppm 0 to 100 ppm : ±5 ppm.
101 to 5000 ppm : ±5% of 测量值
CO2 计算 0 to 99% vol 0,1% vol
CH4 半导体传感器 0 to 10000 ppm
0 to 1% Vol
0 to 20 %LEL 1 ppm
0,0001% Vol
0,002%LEL ±20% 量程
烟气温度 K 型热电偶 -100 to +1250°C 0.1°C ±1.1°C or ±0.4% 测量值
环境温度 NTC热敏电阻 -20 to +120°C 0.1°C ±0.5°C
环境温度 Pt100 (1/3 Din 铂电阻) -50 to +250°C 0.1°C ±0.3% 测量值 ±0.25°C
露点 计算 0 to +99°Ctd 0.1°C
DHW 温度 TcK (外接探头) -200 to +1300 °C 0.1°C ±1.1°C or ±0,4% 测量值
抽压 压阻传感器 -10 to +10 Pa
-1000 to +1000 Pa 0.1Pa
1 Pa -100 to -10 Pa : ±2 Pa
-10 to +10 Pa : ±0.5 Pa
+10 to +100 Pa : ±2 Pa
超出 : ±2 % 测量值
差压 压阻传感器 -200 to +200 hPa 0.01 hPa -200.00 to -1.00 hPa : ±(0,5%测量值 +0.045 hPa)
-1.00 to -0.40 hPa : ±5% 测量值
-0.40 to 0.40 hPa : ±0.02 hPa
0.40 to 1.00 hPa : ±5% 测量值
1.00 to 200.00 hPa : ±(0.5% 测量值 + 0.045 hPa)
不完全燃烧热损失 计算 0 to 100% 0.1%
烟气流速 皮托管 0 to 99.9 m/s 0.1 m/s
过量空气系数(λ) 计算 1 to 9,99 0.01
低热效率(ηs) 计算 0 to 100% 0.1 %
高热效率 (ηt)
(含汽化潜热) 计算 0 to 120% 0.1%
不透明指数 外接探头 0 to 9
