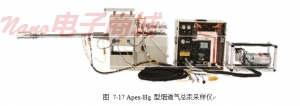

德国Topas Apex-Hg烟道气总汞采样仪
一、 仪器描述：
Apex-Hg型烟道气总汞采样仪是由美国EPA规定的烟道气颗粒采样方法Method 5衍生而来，基本部件及方法类似，只是吸收液的方法有别。Apex-Hg采样仪通过设置入口皮托管流量计，测定烟道气体流速；通过设置入口温度传感器及压力传感器，测定烟道气体温度及压力；通过设置等速采样头采集颗粒物于滤膜，用于称重或化学分析；加热管在电加热情况下保持不低于120摄氏度的采样温度，以防止气态水蒸气及半挥发性污染物的冷凝，降低颗粒采样误差；通过滤膜下游的冰浴及套管，冷凝水蒸气用于测量烟气湿度；通过吸收瓶特定溶液吸收气态Hg，用于化学分析；通过滤膜下游设置干式气体流量计，测定干基烟气排放量；气态及颗粒态Hg排放量通过采集的样品进行实验室分析得出。该方法适用于精确测量固定污染源Hg的排放因子、建立Hg排放清单，也可作为排污收费制度下的排污量的计量依据。
二、仪器构成：
1、MC-572 型采样控制台(如图3)：
MC-572型采样控制台用一个高质量公制的干式气体流量计，是目前最流行的模式。大的里程表指示器，使得流程指示器轮子清晰可见，对漏洞检查很适用。 所有显示器均使用公制的单位。同时MC-572也是双重的圆柱形并带有水平测量装置的压力计。小的轻量级干式气体流量计同时适用于颗粒和低流量气体的采样。包括一个外部的旋转风向标泵。用这一控制台采用手工抽取样品方法可节约费用。
2、SB-50型采样箱装置(如图4)：
SB-50型采样箱装置用途广泛，有轻量级和多种配置可供选择。 我们提供二个不同的滤膜保温箱和两个不同的冒口能贴到滤膜保温箱和四个不同的冷凝器的底部。在试验测试期间，冷凝器的容器很容易更换。几个标准的装置是可利用的，个别的组成部件可单独购买。
3、标准Method 5采样探头装置(如图5)：
标准的Method 5采样探头装置包括不锈钢探头保护鞘、探头加热器、探头衬垫和小的零件包。探头严格依照标称(衬垫)长度，有效的长度是小于标称一英尺。
4、等速采样嘴 (如图6)：
我们提供多种不同材料扣紧的采样嘴。为满足不同的需求，在一定范围内，采样嘴备有多种尺寸，大小取决于烟道气流的速度，而喷嘴的材料取决于烟道气温度和采样方法。最流行采样嘴的材料是以表面涂有聚四氟乙烯的316不锈钢。其它的喷嘴材料包括硼硅酸盐玻璃、600镍合金和石英。标准的采样嘴是4英寸长且带有一个5/8 英寸外径的弯管接头。
5、不锈钢或玻璃冷凝器(如图7)：
不锈钢或玻璃冷凝器具有2英寸直径和500毫升容量。除了5/8英寸，还可与细的14/35椎管连接。不锈钢冷凝器与玻璃冷凝器是可以互换的。其它的大小和结构也可提供。
6、标准的脐带电缆(如图8)：
标准的脐带电缆用轻便型的、带有编织物保护层。它包括1无纽结、3个反纽聚乙烯线、5个K型热电偶、1根包含5导线电缆及4针电源接头。热电偶插头是彩色的。样品线具有1/2英寸快速接头，pitot管线具有1/4英寸快速接头(3/8英寸可选)。标准电缆的长度是 30、60及90英尺，用U型袋子包装。
