德国Topas PMP-694 熔融聚合物粒子分析仪

德国Topas PMP-694 熔融聚合物粒子分析仪

1）仪器描述
PMP-694 熔融聚合物粒子测定仪以其高的灵敏度和分辨率对粒子形态 进行在线监测及对洁净进行优化分析。粒径分析技术基于单颗粒分级计数测量方法，在无假设的条件下对颗粒物理大小进行测试，其具有高灵敏度、高精确度和粒径分析的快速反应的特点。单颗粒探测传感器 PMP 系列基于消光原理，对透明聚合物熔体或相似流体的洁净进行分析。可在极限温度和压力分别高达 290°C 和 15MPa 的条件下对高粘度材料进行测试分析。

2）仪器特点及应用
在线测试
快速、非接触式光学测试方法
测试可在极端条件（温度高达 150°C，压力高达 15MPa）下对流动的透明熔体进行测试
粒子的类型对测试影响小
标准传感器接口，其他尺寸可根据客户要求定制
能够安装在不同的挤出机和聚合物生产机器上
强大的工业设计
方便的 Windows 控制软件 PMPWin
透明流体中粒径和粒子浓度测试
监控生产流程
连续的洁净分析（气泡、鱼眼、黑斑）
同质性的波动探测
最佳挤出配置或挤出条件的探测
接受和输出控制

3）仪器工作原理

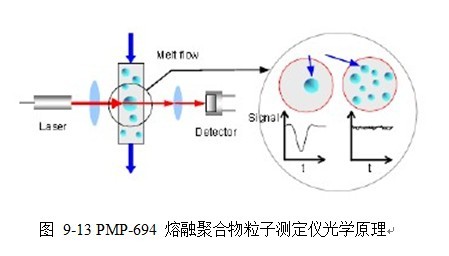

PMP-694 熔融聚合物粒子测定仪利用物理效应中被照明的颗粒会产生消光现象与粒子横截面积和尺寸有关的原理（如图 9-13）。基于此现象，在生产线上安装一个传感器来测试通 过其敏感区流体的颗粒。包含了两大部件：光学传感器单元和信号采集单元。光学传感器单元的主要部分为光电探测器、激光二极管和光学部件（透镜）。

4）仪器特点
在 Windows2000/XP 下的用户界面
原始数据的实时信号分析和输出（通过显示器或文档）
用户自定义的阀值
粒径分级的可分配性
每个阀值内用户自定义计数率的范围
测试过程可限定的：整合时间、时间分辨率
宽范围的数据记录函数
传感器功能测试：警报器输出的激活
超出计数率范围的参数化和警报输出
计数率进程的图形化输出（激活阀值、错误和警报输出状态）
5 ）分钟内的计数率趋势的图形化
已选阀值测量数据的计数率趋势，无计数率说明的曲线放在下面

6）技术参数
测量粒径范围：20…500μm
浓度范围：最大 150 P/cm3
测量光束截面积：400 × 200μm，
光源：30mW 激光二极管，660nm
电源：110…230VAC/47…63Hz
粒径分级：用户自设
软件：数据获取和控制软件 PMPWin
接口：LAN，USB
信号单元的尺寸和重量：
450 × 320 × 450mm；15kg
