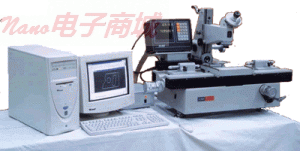

19JPC 万能工具显微镜(微机型）

19JPC万能工具显微镜(微机型）

一．用途：

19JPC微机型万能工具显微镜是应用计算机辅助测量的新一代万能工具显微镜，能解决各种复杂的二维测量需求。传统的万工显对于视场中不能直接观测到的几何元素，如圆心、中点、交点、中心线及其相互距离、夹角等等需进行繁琐的测量和复杂的计算， 而在19JPC仪器上均能迎刃而解。 该仪器采用精密光栅传感器和PC系列计算机以及数据接口采集测量数据，利用二维测量软件进行数据处理，自动计算、即时读出、或打印文件等输出测量结果。同时可将二维平面的测量元素图形方便地转换至AutoCAD,直接编辑成被测工件的设计图纸。仪器操作方便，按照屏幕显示的图形按钮或菜单，键入测量命令即可进行测量。 仪器在测量过程中，电脑显示器屏幕上可实时显示瞄准点的工件坐标，直角坐标或极坐标可随时转换，对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位。计算精度分别达0.0001毫米和0.00001寸。仪器可对工作台滑座导轨的装配误差自动修正，进一步提高了测量精度。



二．仪器特点：

微机型万能工具显微镜19JPC是在数字式万能工具显微镜19JC的基础上采用计算机技术对测量数据进行数据处理。软件的可组合性和可开发性增强了系统的功能，在更大范围内满足广大用户的需要。微机型万能工具显微镜是机械、电子制造业、计量测试院、所及大、专院校机械专业公差实验室广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。且具有二套读数系统（电脑与数显表）。

典型测量对象：

测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。

测量齿轮滚刀的导程、齿形和牙型角。

测量电路板、钻模或孔板上的孔的位置，键槽的对称度等形位误差。

主显微镜配有多种目镜和物镜，视场大，成像清晰。

采用光电数显技术，以精密光栅尺作为测量元件。采用先进计算机技术，将光栅数显系统采集的长度信号实时输入计算机，由专用二维测量软件进行数据处理，并打印出结果或图形或转换成AutoCAD图纸，结果准确，高效。

主显微镜可左右偏摆，用于对螺旋零件的测量。

以非接触法或接触法测量为基本方法，透、反射照明，可检验几何形状复杂的零件。

附件齐全，使用面广。





三．仪器成套性：

1．主机：数字式万能工具显微镜19JC          2．二维测量软件

3．联想商用台式电脑和HP彩色喷墨打印机



四．二维测量计算机操作系统（软件）

主要功能

1．基本测量功能：采用WINDOWS界面，所有操作均由鼠标控制，可以进行点、线、圆、弧、角、直线度、圆度、齿轮、螺纹、凸轮等测量。

2．计算功能：测量过程结束后，工件轮廓图显示在计算机屏幕上，各种计算求值全部由鼠标完成。

3．图形编辑功能：可以对工件轮廓图进行修改，产生新的轮廓图。

4．打印功能：所有测量结果、计算结果以及工件轮廓均以文件形式保存在计算机中，可随时调用、编辑和打印。

5．CAD接口：通过CAD接口可以调用AUTOCAD，充分利用AUTOCAD的功能。



五．万能工具显微镜主要技术规格



1．测量范围与分度值

 　 X、Y坐标　    测量范围：              200
