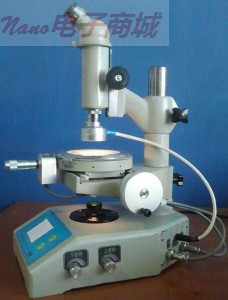

15JF测量显微镜（数显型）

一、 用途

15JF测量显微镜（数显型）是光学计量仪器之一种，它的结构简单，采用3”TFT显示屏直读，操作方便，适用范围极广，主要用途如下：

1. 直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。

2. 转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模块及几何形状复杂的零件进行角度测量。

3. 用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。鉴定印刷照相制版，检验纺织纤维等等。



二、规格：

物  镜		目  镜		显微镜 放大倍数	工作距离 (mm)	视场直径 (mm)
放大倍数/数值孔径	焦距(mm)	放大倍数	焦距(mm)
2.5×/ 0.08	43.40	10× 带分划板	25.00	25×	58.84	5.6
10×/ 0.25	17.13			100×	7.81	1.4

测量工作台读数装置主要规格：

采用LED上下可调光源，X、Y测量结果均采用3”TFT显示屏直读，公英制转换

X轴测量范围                            50mm

Y轴测量范围                            13mm

数显分辨率                               0.0001mm

测量台转动范围                        不限

测量台刻度盘分度范围              0° ^~ 360 °

测量台刻度盘之分度值              1°

测量台刻度盘游标读数示值       6′

测量地点温度（20°C±3°C）

测量精度：仪器准确度误差±(5+L/15)μm

注：L—被测件长度（mm）



三、主要尺寸：

测量台与物镜之间最大距离       80mm

测量工作台直径                        120mm

仪器外形尺寸（长×宽×高）   262×220×425mm

仪器重量：                               约11kg
