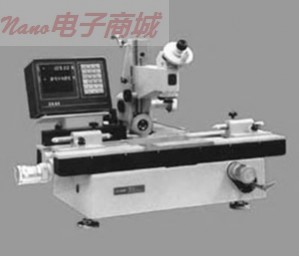

19JC 数字式万能工具显微镜

19JC数字式万能工具显微镜

计量仪器的经典机型，19JC几乎包容了所有几何量检测的一切手段，仪器功能全、精度高及操作简便、经久耐用，是精密机械行业的常规装备，也是各级技术监督、计量检测部门的有效检测依据，是科研、教学领域的得力助手。
       19JC采用光栅细分和数字化技术，具有读数直观和一致性好等特点，提高了工作效率，进一步扩大了使用范围。
       仪器的数显表有数据输出接口，可扩展连接二维数据采集器及计算机测量操作系统，升级为19JPC微机型万能工具显微镜。

仪器主要技术规格

1．测量范围与分度值
 Ｘ、Ｙ坐标　  测量范围：            200×100㎜          分格值： 0.0005㎜
 瞄准显微镜      升降行程：            120㎜
                         力臂倾斜范围：       左右各15度        分度值： 10′
                         照明光阑调节范围：Φ3～Φ32㎜        分格值：  1㎜
测角目镜          角度测量范围：       360°            　   分度值：  1′                                            　　　　　　　轮廓目镜          角度测量范围：      ±7°      　           分度值： 10′
                   　  圆弧分划板：          曲率半径：         R0.1～100㎜
                  　　螺纹分划板：         普通螺纹螺距      t = 0.25 - 6㎜
                                        　　　     梯形螺纹螺距      T = 2 - 20㎜
  光学分度头     测量范围：             360°            　　分度值： 1′
  光学定位器     测头直径：            Φ3±0.1㎜
                                                    （实际直径值的极限检定误差不大于0.5μm）
                      　测量力：           　 0.1±0.03N
                  　    最大测量深度：     15㎜
  玻璃工作台      玻璃台面尺寸：     215×130㎜（外形尺寸：268×225㎜）

  顶针架          　最大夹持直径：     Φ100㎜
                  　     最大夹持长度：    被测件直径 ≤ 55㎜时： 750㎜
                                        　　　 　  被测件直径 ＞ 55㎜时： 600㎜
  高顶针架          最大夹持直径：      Φ180㎜
                  　     最大夹持长度：      600㎜
  V形架              左V形架前后调节范围： 前后各5㎜
                      　右V形架高低调节范围：  向上15㎜；向下3㎜
  最大承载量       40㎏

3．仪器精度
温度要求
⑴ 工作室的温度应为20 ± 2 ℃
⑵  工作室的温度变化每小时≤0.5 ℃
⑶  被测件和仪器的温度差≤0.5 ℃
在满足所规定温度要求的条件下，仪器有如下保证：
① X 、Y 坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
                    （1 + L / 100）μm  式中L = 测量长度  单位：㎜
仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜    Y向不大于0.0025
②  测角目镜    测量角度的最大不准确度：  不大于1′
③  双像目镜    合像的不稳定性：不大于0.0005㎜  合像的不正确度：不大于 0.001㎜
④  光学分度头  最大不准确度：不大于30″
⑤  光学分度器  测量的不稳定性：不大于0.001㎜   测量的不准确度：不大于0.0015㎜

 4．仪器重量、外形尺寸
主机净重：       约250㎏
外形尺寸：       （X × Y × Z）：980 ×1020 ×640
