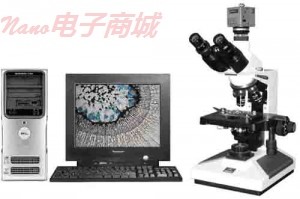

8CA-V图像生物显微镜

简介

图像显微镜是将常规的显微成像，通过高清晰度CCD摄像机在视频监视器放大显示，便于观察和研究；也可以选用数码相机。对图像进行数码摄影。

然后由微机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

选配显微图像分析系统，则进一步对图像作处理与分析，凡是与图像形态学有关的各种检测与分析、统计，例如：组织细胞形态学；油、水、血中成份含量；微颗粒、线纹及各种几何量的检测、分析、统计…等，都可以完成。

技术规格

1．三目镜筒：  铰链式 360°定位 倾角30°

               瞳距和屈光度可调

2．总放大倍数：40×～1600×（目视）；

               120×～3000×（图像）

3．机械筒长：  160㎜

4．工作台：    160×140㎜  移动范围：横向 76㎜ 纵向 50㎜ 游标格值：0.1㎜

5．调焦机构：  同轴粗微调 调焦限位装置 调节范围：35㎜ 微调格值：0.002㎜

6．阿贝聚光镜：数值孔径NA1.25 带可变光栏及滤色片 可升降结构 调节范围：40㎜

7．照明系统：  带可变光栏的透射照明系统 亮度连续可调  卤素灯：20W/6V

8．电源：      110V或220V  50Hz

9．物、目镜及放大倍数：（表中：图像系统总放大倍率条件：1/3″CCD  14″显示屏）

平场目镜	消色差物镜		系统	视场直径 （㎜）	工作距离 （㎜）	总放大倍率
放大倍率/   视场直径（mm）	放大倍率	数值孔径				显微镜	图像系统
10×/18   16×/13	4×	0.10	干	4.5	37.5	40×/64×	≈120×
	10×	0.25		1.8	7.31	100×/160×	≈300×
	40×	0.65		0.45	0.63	400×/640×	≈1200×
	100×	1.25	油	0.17	0.18	1000×/1600×	≈3000×



系统配置

1．生物显微镜：     XSP-8CA

2．图像适配镜：     MCL-Z

3．图像传感摄像机： TOTA-500

4．图像捕捉卡：     DH-CG400

5．微机和打印机：   （自备或选购）
