德国Grimm VKL-mini 气溶胶稀释器

德国Grimm VKL-mini 气溶胶稀释器

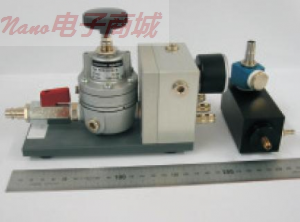

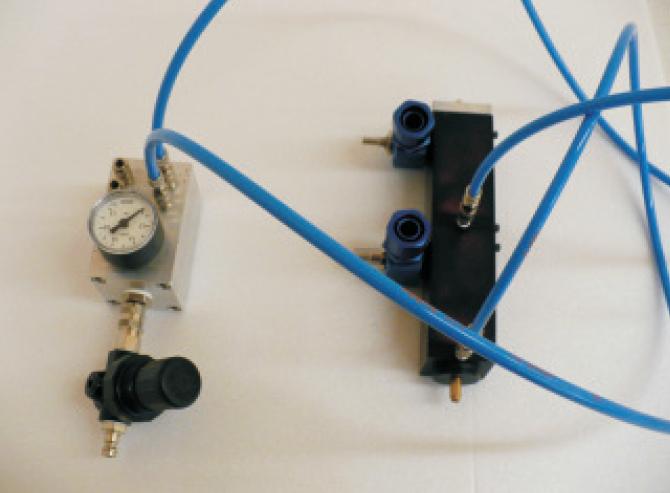

7.951 VKL-mini 气溶胶稀释器是一个模块化的气溶胶稀释器，完整的系统包含两个带可变进气喷嘴(1:10 and 1:31,6)的稀释模块和一个连接块。气溶胶样品通过喷射器原理被稀释，由于采用模块化设计，使用两个稀释器，稀释比可以在1:10到1:1000中可调。VKL-mini是一个非常弹性化和紧凑的系统，稀释效果好，压缩空气消耗少。

7.951 VKL-mini 气溶胶稀释器是一个模块化的气溶胶稀释器，完整的系统包含两个带可变进气喷嘴(1:10 and 1:31,6)的稀释模块和一个连接块。气溶胶样品通过喷射器原理被稀释，由于采用模块化设计，使用两个稀释器，稀释比可以在1:10到1:1000中可调。VKL-mini是一个非常弹性化和紧凑的系统，稀释效果好，压缩空气消耗少。

为了保证系统的准确和可靠，必须确保进入稀释器样品的未稀释前的压力和稀释后离开稀释器后的压力一致。

应用：气溶胶测量，过滤效率测试，呼吸实验，气溶胶研究，尾气排放监测，气溶胶科学

特点：

设计紧凑，重量轻

模块化设计，稀释比可调

压缩空气消耗少

易操作，容易改变稀释比

颗粒物损坏少

技术参数：

原理：Injector Nozzle

稀释媒介：压缩空气

压缩空气压力： 200 mbar

进口喷嘴： 1:10 or 1:31.6

稀释比：      模块数   压缩空气消耗

1:10 one (1:10)            18 lpm

1: 31.6 one (1:31.6)        18 lpm

1:100 two (1:10 x 1:10)     36 lpm

1: 316 two (1:10 x 1:31.6)   36 lpm

1:1000 two (1:31.6 x 1:31.6)  36 lpm

可以增加一个稀释器，取得更高稀释比

重复性: 5 % over the whole range

每个模块流速

aerosol in： 0.6 lpm (1:31.6), 1.8 lpm (1:10)

aerosol out：1.2 lpm

compressed air in  app. 18 lpm (1:31.6), 18 lpm (1:10)

exhaust aerosol out: app. 17.4 lpm (1:31.6), 16.2 lpm (1:10)

温度范围：0 to +40 °C (32 to 104 °F)

压力范围： P = P (for pressure less sampling only!) in out

湿度范围： relative humidity < 95 % (non condensing)
