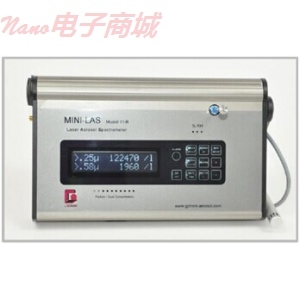

德国Grimm 11-R Mini-LAS气溶胶粒径谱仪

新型环境粉尘仪，11-R

迷你激光气溶胶粒径谱（Mini-LAS）

迷你激光气溶胶粒径谱仪（mini-LAS）11-R是Grimm激光粒径谱仪的最新一代产品。独创性的设计，可靠的光学测量技术以及先进的数据通讯方式使11-E成为便携粉尘测量仪市场的明星产品。

采用高科技的激光检测和粒径谱分布技术，11-R以单颗粒测量原理，检测空气中0.25微米到32微米，31个通道的颗粒物粒径分布。

主要特点

o Small, portable, tough, battery powered and remote controllable via Bluetooth

o 小巧，便携，耐用，电池操作，蓝牙远程控制

o Modern data communication interface (SD card, USB, Bluetooth and Ethernet)

o 多样的通讯端口（SD卡，USB,蓝牙和网络）

o Integrated, removable 47 mm PTFE-filter for subsequent gravimetrical and chemical analysis (dual technology)

o 内置，可取下的47mm PTFE滤膜，可用于后续的质量和化学分析

o Self-test at each start-up

o 每次开机自检

o Flow and return of the permanent rinsing air for keeping the optical measurement cell clean

o 吹扫气避免光检测单元污染

o Via software: PM10, PM2.5 and PM1 values in real-time

o 实时显示PM10,PM2.5,PM1

o Output of measuring data as particle count and output of dust mass fractions in 31 channels

o 输出31个通道的粒径分布数据

11-R提供多种数据察看和存储方式。用户可以通过笔记本或上网本很方便的远程察看数据，甚至还可以通过App远程察看数据。数据可以被存储在SD卡或USB。

Grimm在气溶胶测量仪器制造方面已经有超过30年的经验，拥有专利的光散射测量单元和电子信号处理技术，采用高质量的材料和原件，确保了仪器的精密性和数据质量。

如左侧流程图所示，样品空气从顶部进入检测室，以单颗粒检测方式测量（这点与浊度计原理不同）。每次开始检测，泵出口的气流经过过滤器后作为零气进入检测室，标定仪器零点。 另外，11-R粉尘仪在测量的同时，可以将颗粒物采集到PTFE滤膜上，用于后续的实验室分析。

测量数据

粒径通道： 31个通道

0.25 / 0.28 / 0.3 / 0.35 / 0.4 / 0.45 / 0.5 / 0.58 / 0.65 / 0.7 / 0.8 / 1.0 / 1.3 / 1.6 /

2 / 2.5 / 3 / 3.5 / 4/5 / 6.5 / 7.5 / 8.5 / 10 / 12.5 / 15 / 17.5 / 20/25/30/32 [微米]

计数范围： 1至2,000,000 个 / 升

粒子的质量： 0.1微克/立方米至100毫克/立方米

职业卫生数据 根据EN481标准测量可吸入，可呼吸和可入肺颗粒物

环境数据： 质量计算根据重量的参考方法（EN12341，EN14907）优化

可选： 所有通道颗粒物数浓度



仪器数据

重复性： 满量程±3％

采样流量： 1.2升/分钟±5％，自动调节

吹扫流量： 0.3升/分钟 在待机模式下自动控制清洗

环流控制： 电磁阀控制压力补偿

样品采集： 47毫米的PTFE滤膜

激光波长： 660纳米

功率： Pmax = 40mW, Pnom = 0.5/30mW CW

操作： 通过键盘或PC（软件或超级终端）

液晶显示器： 2×16个字母数字字符

自检： 每次开机自检

测量间隔： 最短6秒（31通道或PM值）或1秒（15个频道）

存储间隔： 可调：从6秒到1小时

数据存储： 内部存储标准为80 KB，可选的SD卡或U盘

通讯： 通过PC，USB，蓝牙，以太网和RS-232接口

数据输出： 液晶显示器：PM10，PM2.5，PM1，平均值和重量，

告警级别，日期和时间，电池容量，测量位置号

传感器值可选配

模拟量输入： 3路（0-10V）的信号，分辨率为10位（约10毫伏），气象传感器（S）

电源： 电池12 V/2.3A，连续工作长达8小时，内置充电器

电源适配器： 18V，最大电流2.5 A

外形尺寸： 240 x 130 x 70 毫米 (9.45 x 5.12 x 2.76 英寸)

重量和颜色： 1.7公斤（3.7磅）+ 0.7千克（1.5磅）铅电池, 灰色外壳

最大操作高度： 2000米

工作温度： +4到+40摄氏度（39至104°F），相对湿度<95％（无冷凝），

贮存和运输： -20至+50摄氏度（-4至122°F），相对湿度<95％（无冷凝）

样品气压范围： 1013百帕+ / - 120百帕

软件 1.178，基于LabVIEW®，适用于Windows XP以上

用户友好的数字和图形显示

配件:

1111 径向对称采样头

1112C 电源适配器/电池充电器220/110伏

1113A PTFE过滤膜（25个）

1119 采样管，长3厘米

1141A GRIMM通信电缆RS-232转USB

1143E GRIMM通信电缆RS-232到RS-232

1144B PVC手提箱

1148 零点测试滤芯

7951 稀释单元。稀释比：1:10，1:31.6或1:100，1:316和1:1000

1153FH 温度和相对湿度传感器，温度范围-25至+55°C，电缆长度1.5 m

1154 温度，相对湿度和风速传感器，温度范围0至+80°C，电缆长度3.0米
