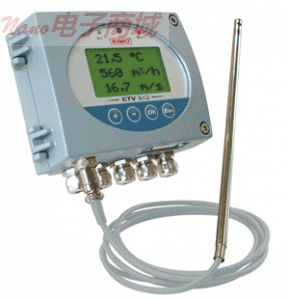

法国KIMO CTV310热线风速变送器

CTV310多功能热线风速风量变送器性能简介:

 量程: 从 0 ~ 1 m/s 到 0 ~ 30 m/s ( 可设置 ) 和 0 ~ +50 °C

 智能型可互换式热线风速探头

 输出信号对应量程可由按键或软件自行设置

 可输入管道尺寸计算风量和温度测量功能

 变送器同时显示 1 至 4 通道测量参数 ( 自行设置 )

 外接变送器输入 ( 法国凯茂 300 和 200 系列 )

 两组 4 ~ 20 mA 或 0 ~ 10 V 输出信号 ( 4 线式 )

 两组 继电器输出 6A / 230 VAC 和 RS232 串口输出

 两组双色 LED 报警灯和报警蜂鸣器

 模拟输出信号自行诊断功能

 总线 MODBUS 网路 RS-485 通讯 ( 选购功能 )

 工业塑料或铝合金 IP65 外壳材质

 随货提供变送器快速安装背板

CTV310多功能热线风速风量变送器性能参数:

变送器功能:

风速

量程 ............. 0 ~ 30 m/s ( 最小可设置为 0 ~ 1 m/s )

测量单位 ......... m/s, fpm

精确度: ±3%的读值±0.03m/s(0~3m/s); ±3%的读值±0.1m/s(3~30m/s)

响应时间 ......... 1/e (63%) 4 秒

分辨率 ........... 0.01 m/s( 0~3 m/s );0.1 m/s (3~30m/s )

风速传感器 ........热线式

使用环境 ..........空气和中性气体

温度

量程 .............. 0 ~ +50 °C

测量单位 .......... °C, °F

精确度 ........... ±0.3 °C ( 在 +20 °C 时 )

分辨率 ........... 0.1 °C

温度传感器 ........ PT100 A 级 DIN IEC 751

使用环境 ...........空气和中性气体

风量功能:

CTV310系列变送器可输出两组模拟信号, 此两组输出信号对应显示屏上显示的前两行测量参数 用户可自行设置是否启动模

拟信号输出, 输出可以风速, 风量和温度 ( 选购探头 )

CTV310 系列变送器可同时显示 4 组测量参数 ? 最后2行只做显示,不可做为信号输出 ?

智能型可互换式热线风速探头功能

探头材质 ..................... 不锈钢 316L

探头尺寸 ..................... ? 8 mm, 长度 150 mm 或 300 mm

工作温度 ..................... 0 ~ +50 °C

电缆材质 ..................... PVC, ? 4.8 mm

电缆长度 ..................... 2 m ( 探头标准长度 );可选购 5 m, 10 m

外壳功能

外壳材质 ................... 工业塑料或铝合金

阻燃等级 ................... 工业塑料 : V 0 as per UL94

外壳尺寸 ................. . 请参考尺寸图

防护等级 ................... IP65

显示屏 ....................... 1 到 4 行数字和图形, 70 x 38 mm

背光功能, 显示屏保护材质 PMMA

电缆接入固定 ........... 铝合金外壳: 镀镍, 电缆最大 ? 9 mm; 塑料外壳: 塑料, 电缆最大 ? 7 mm

重量 .................... 工业塑料: 800 克 - 铝合金: 1300 克 (含显示屏)

技术规格

电源供应: 24 VAC / VDC ± 10 %; 115VAC或230VAC±10 %,50~60Hz

输出 : 2 组 4 ~ 20 mA 或 2 组 0 ~ 10 V ( 4 线式 )

最大负载: 500 Ω ( 4 ~ 20 mA )

最小负载: 1000 Ω ( 0 ~ 10 V )

电流隔离 : 输入和输出 ( 115VAC/230VAC 型号 );输出 ( 24VAC/VDC型号 )

功耗 ............................. 5 VA

继电器输出 ................. 2 组 RCR 6A / 230 VAC

报警灯 ......................... 2 组双色 LED

报警蜂鸣器 ................. 高频 ( 80 分贝 )

电磁兼容 ..................... EN 61 326

电缆端口 ..................... 接线端子用于电缆最大?1.5平方毫米

RS-485 通讯 ................. 数字:MODBUS RTU 系统;通讯速度 2400~115200 Bauds(可设置)

RS-232 通讯 ................. 数字:ASCII 专用协议

工作温度 ..................... 0 ~ +50 °C

储存温度 ..................... -10 ~ +70 °C

使用环境 ..................... 空气和中性气体

继电器和报警功能

300系列变送器内置个独立且可设置的报警装置

2 组报警灯 ( 双色 LED ) 和 2 组继电器 ( 接点开关 ) ?

报警功能相关设置:

- 参数 ( 风速, 风量和温度 )

- 每组报警可设定 1 或 2 组设置点 ( 上升和下降动作 )

- 时间迟滞值 ( 最大 60 秒 )

- 报警动作 ( 上升或下降 )

- 继电器操作模式 : 正向或反向保护

- 报警蜂鸣器
