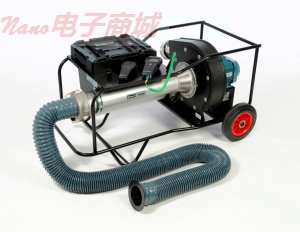

TSI Airflow Pan341 风管漏风量测试仪



正负压管道评价系统（PANDA 341）可有效帮助承包商，工程技术人员和研发人员有效评价通风管道和设备的漏风量，其广泛用于建筑节能。

PANDA提供了一个快速，准确和自动的管道系统漏风测试方案，并帮助确保符合欧洲标准，如EN12237，EN1507，EN13779，EUROVENT 2/2标准

和美国标准SMACNA，提高建筑物的能源节约。

注：PAN341不适用于在美国销售

特点和优点

正负压管道泄漏检测在一台仪器，确保建筑节能，降低管道泄漏量；

符合以下标准：

EN13779建筑物通风，实现了良好的空气质量可接受的安装和运行成本

EN12237通风建筑物管道系统的实力和圆薄金属管道泄漏

EN12237通风建筑物的测试程序测量方法

HVCA DW/143通风管道系统泄漏建筑指导文件测试

EUROVENT 2/2钣金空气分布系统漏风率

SMACNA 板材和空调承包商协会

精度是±2.5％的体积流量

独特的性能和风扇转速控制，几分钟内就可以完成静压管道系统测试

可以放在面包车和旅行车的后背箱；

PAN341配备了标准的气流TA465-P多功能仪表和PVM610微压风速计。

实时自动计算泄漏率

同时显示流量泄漏率和静态压力

对于一个给定的气密性类提供了一个通过/失败指示

自动校正实际体积流量泄漏率标准温度和压力（STP）

实时监视气压及温度

商店的数据，可以生成报告和文档下载

工程8934型便携式打印机

承载重量45kg（99磅）

Pan 341技术参数

电子微压计(PVM610)

测量范围： ± 3,735 Pa (± 15 in. W.G.)

分辨率： 0.1 Pa (0.001 in. W.G.)

准确度： 1% of 读数 ± 1 Pa (± 0.005 in. W.G.)

Actual Duct Static Range ± 2,500 Pa (± 10 in. W.G.) at Zero Flow

多参数通风表(TA465-P)

Wilson Radial Flow Grid High leakage range: 10 to 200 l/s

(36 to 720 m3/hr, 21 to 424 cfm)

15 mm Conical Inlet Nozzle Adapter

低泄漏率范围: 1 to 13 l/s

(3.6 to 46.9 m3/hr, 2 to 27.5 cfm)

分辨率 0.01 l/s (0.01 m3/hr, 0.01 cfm)

准确度 ± 2.5% of reading ± 0.01 l/s

(± 0.04 m3/hr, ± 0.02 cfm)

温度表(TA465-P)

K型热电偶 To EN60584 (IEC 584)

大气压力表(TA465-P)

范围 690 to 1,241 hPa (517.5 to 930.87 mm Hg,

20.36 to 36.648 in. Hg)

准确度 ± 2% of reading

电源：

Model PAN341* 220 to 240 V, 1 Phase, 50/60 Hz, 10A

Model PAN341-110* 110 to 120 V, 1 Phase, 50/60 Hz, 16A

Model PAN315** 220 to 240 V, 1 Phase, 50/60 Hz, 10A

Model PAN315-110** 110 to 120 V, 1 Phase, 50/60 Hz, 16A

重量

携带重量 45 kg (99 lbs.)

总重量 55 kg (121 lbs.)

尺寸 (L x W x H)

1,130 mm x 660 mm x 600 mm (44.5 in. x 26 in. x 23.5 in.)

TA465-P and PVM610
